Koppe Akono Installations- Und Bedienungsanleitung Seite 7

Ihr Kaminofen ist serienmäßig mit Rauchrohranschluss oben ausgestattet. Sollten Sie einen Rauchrohranschluss hinten wünschen
sind folgende Arbeiten auszuführen:
1. Topplatte abheben
2. Schrauben der Rückwand
abnehmen
3. Rohrstutzen mit Dichtung abschrauben
4. Rohrstutzendeckel mit
schlußflansch abschrauben und entfernen
5. Zuvor demontierten Rohrstutzendeckel mit Dichtung auf den
Brennkammerdeckel schrauben, Rohrstutzen mit Dichtung auf
hinteren Anschlußflansch schrauben.
6. Alle 8 Innensechskantschrauben des Brennkammerdeckels ab-
schrauben und Brennkammerdeckel entfernen
7. Das hintere, obere Speicherelement herausnehmen und aufbe-
wahren.
8. Brennkammerdeckel aufsetzen und mit zuvor entnommenen Innen-
sechskantschrauben wieder fest anziehen.
9. Rechtes und/oder linkes Rückwandblech nacheinander positionieren
nur leicht anschrauben. Rückwandbleche zueinander ausrichten und
fest anschrauben.
10. Topplatte lose aufsetzen
2
1.6 Hinweis bei Schornsteinbrand:
Wird falscher oder zu feuchter Brennstoff verwendet, kann es aufgrund von Ablagerungen im Schornstein zu einem
Schornsteinbrand kommen.
Im Falle eines Schornsteinbrandes:
- Schließen Sie, falls möglich, alle Luftöffnungen an angeschlossenen Heizgeräten und alle Putztüren des
Schornsteins.
- Alarmieren Sie über den Notruf die Feuerwehr und informieren Sie Ihren Schornsteinfeger
- Keinesfalls mit Wasser löschen! Brennbare Gegenstände vom Schornstein entfernen
Nach einem Schornsteinbrand muss von einem Fachmann sichergestellt werden, dass an der gesamten Abgasanlage durch den
Schornsteinbrand keine Risse bzw. Undichtigkeiten entstanden sind.
1.7 Verbrennungsluftversorgung
Um eine einwandfreie Funktion Ihrer Feuerstätte gewährleisten zu können, ist eine ausreichende Menge an Verbrennungsluft aus
dem Aufstellungsraum notwendig. Die erforderlichen Verbrennungsluftvolumenströme von Abluftanlagen oder weiteren
Feuerstätten im Raum oder Verbrennungsluftverbund sind bei der Planung zu berücksichtigen und dürfen die Luftversorgung der
Feuerstätte dabei nicht stören oder beeinträchtigen.
Die Vorkehrungen zur Verbrennungsluftversorgung dürfen nicht verändert werden. Insbesondere muss sichergestellt bleiben, dass
notwendige Verbrennungsluftleitungen während des Betriebs der Feuerstätte offen sind.
Auch der evtl. unbelegte Luftstutzen des externen Verbrennungsluftanschlusses oder der Außenluftanschluss müssen immer
vollständig offenbleiben und darf keinesfalls verschlossen, abgedeckt, gedrosselt, verengt, zugestellt oder zugestopft werden.
Lassen Sie sich durch Ihren Installateur schriftlich bestätigen, dass der Raum, in dem der Ofen aufgestellt werden soll, ausreichend
mit Frischluft versorgt und durch den Betrieb der Feuerstätte der hygienisch notwendige Mindestluftwechsel für das Gebäude nicht
beeinträchtigt wird. In jeden Fall ist zu beachten, dass der Verbrennungsluftbedarf von ca. 27 m³/h pro Stunde bei einem
Förderdruck von 4 Pa sichergestellt ist.
WARNUNG:
Auch luftabsaugende Anlage können die Verbrennungsluftversorgung stören!
Luftabsaugende
Wäschetrockner, zentrale Staubsaugeranlagen), die zusammen mit der Feuerstätte im selben Raum oder
Raumluftverbund betrieben werden, können die Verbrennungsluftversorgung und die Abgasabführung empfindlich
stören (bis hin zum Rauchaustritt in den Wohnraum, trotz geschlossener Feuerraumtür).
In einem solchen Fall sind allgemein bauaufsichtlich zugelassene Sicherheitseinrichtungen in der Wohnung einzubauen, welche die
vorhandenen Druckverhältnisse überwachen und ggf. die Lüftungsanlage abschalten oder Fenster öffnen, bevor gefährliches
Abgas in den Wohnraum austritt.
entfernen und Rückwandhälften
Dichtung vom hinteren
6
2
Anlagen (z.B. Lüftungsanlage,
Änderungen, Irrtümer und Druckfehler bleiben ausdrücklich vorbehalten
Rauchrohran-
2
6
Abzugsventilatoren
7
4/5
im WC-Dunstabzugshaube,
1
3/5
7

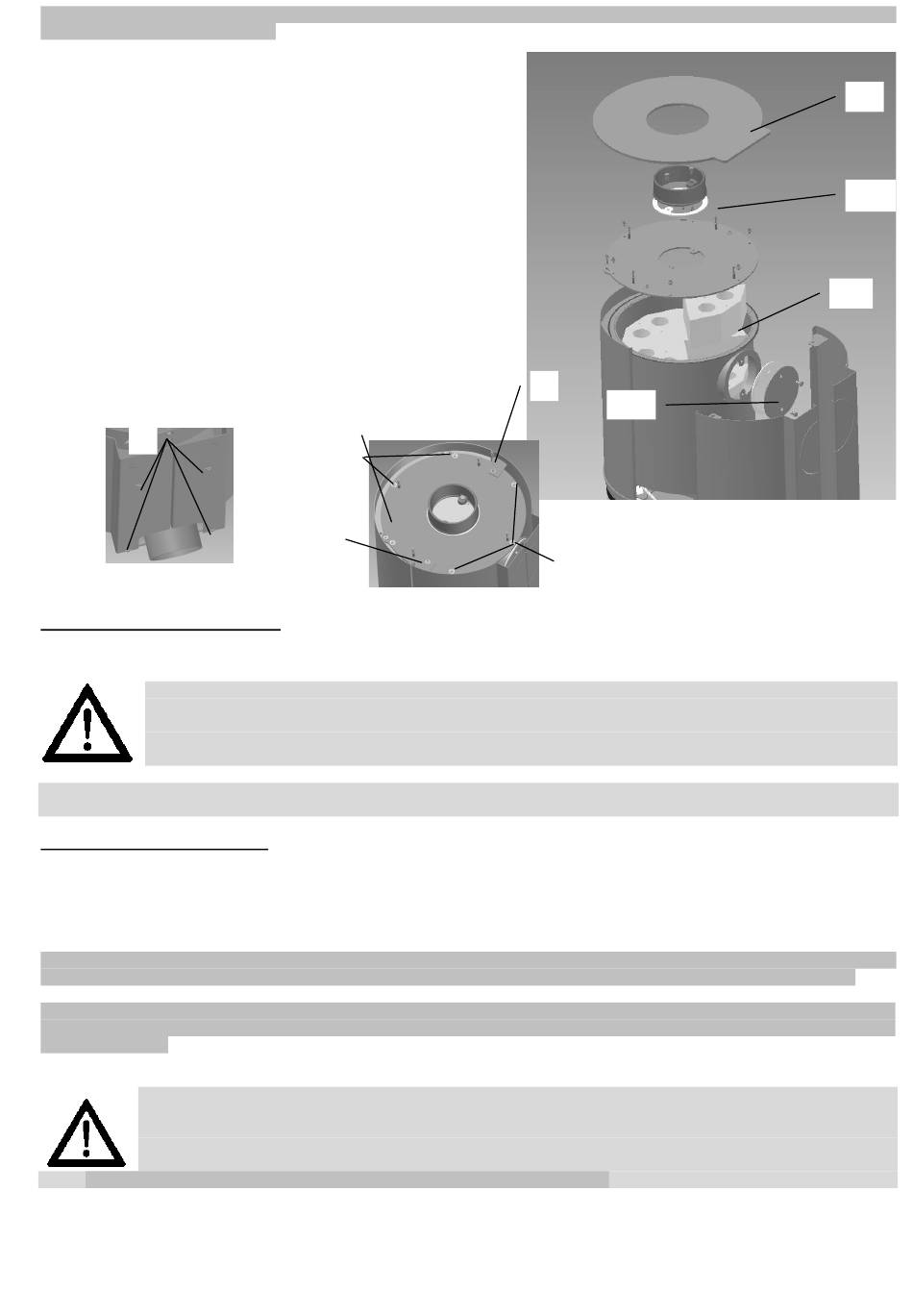

Abb. 1
Abluft-
