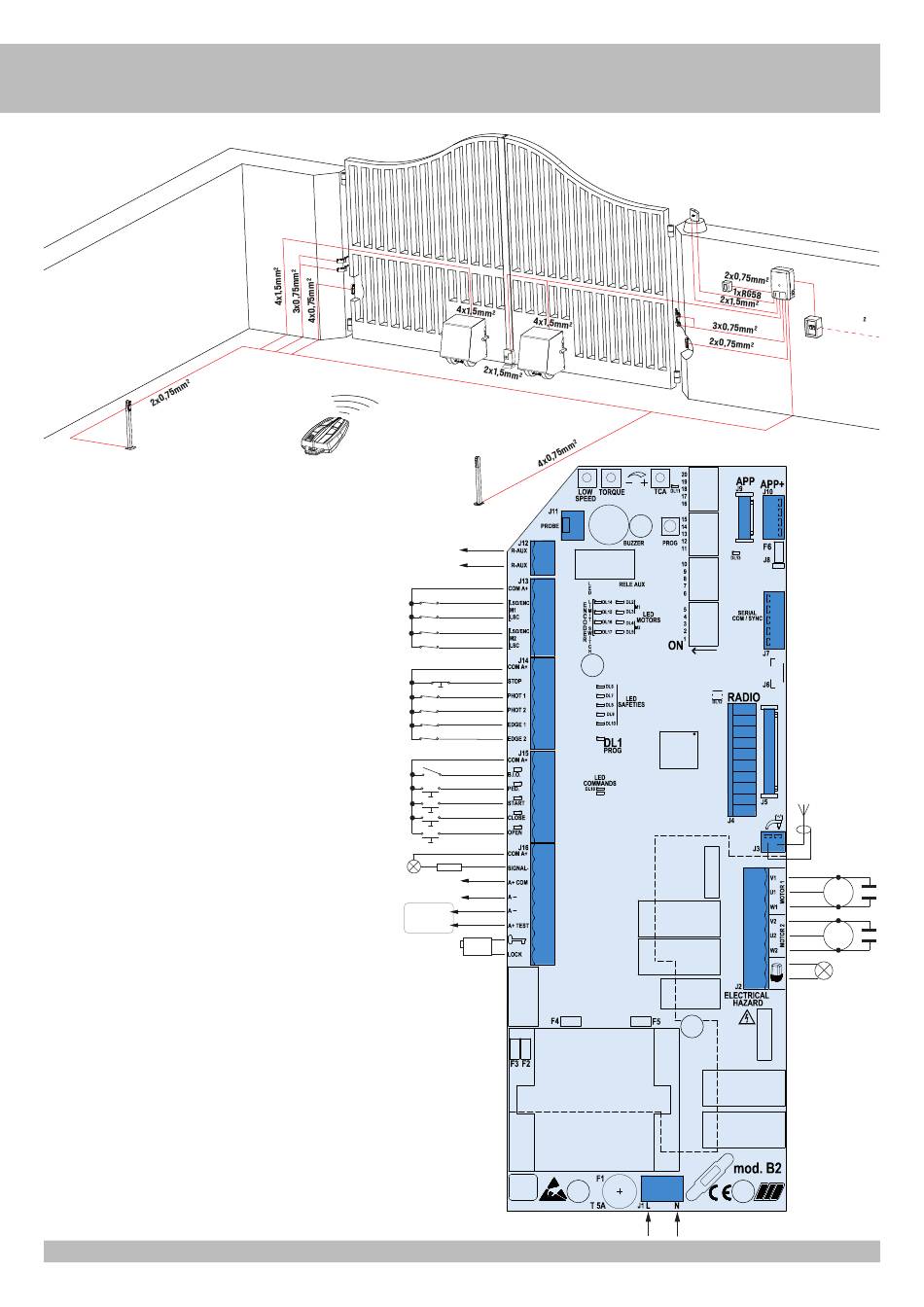

COLLEGAMENTI ELETTRICI

700 W MAX
COMUNE
FINECORSA APERTURA M1
FINECORSA CHIUSURA M1
FINECORSA APERTURA M2
FINECORSA CHIUSURA M2
COMUNE
STOP
FOTOCELLULA 1
FOTOCELLULA 2
COSTA 1
COSTA 2
COMUNE
OROLOGIO
PEDONALE
COMANDO SINGOLO
CHIUDE
APRE
COMUNE
R=2,2K 1/4W
LED
COMUNE
24Vdc 0,4A ±15%
A+TEST / A-
AUTOTEST 24Vdc 0,4A ±15%
FOTOCELLULE
SERRATURA
ELETTRICA
8
B2 cod. AC08074
3x1,5mm
ANTENNA
433 MHz
SCHERMATURA
CAVO
D'ANTENNA
APRE
COMUNE
M1
CHIUDE
APRE
COMUNE
M2
CHIUDE
LAMPEGGIATORE
230Vac 40W
ALIMENTAZIONE
230Vac 50 Hz
