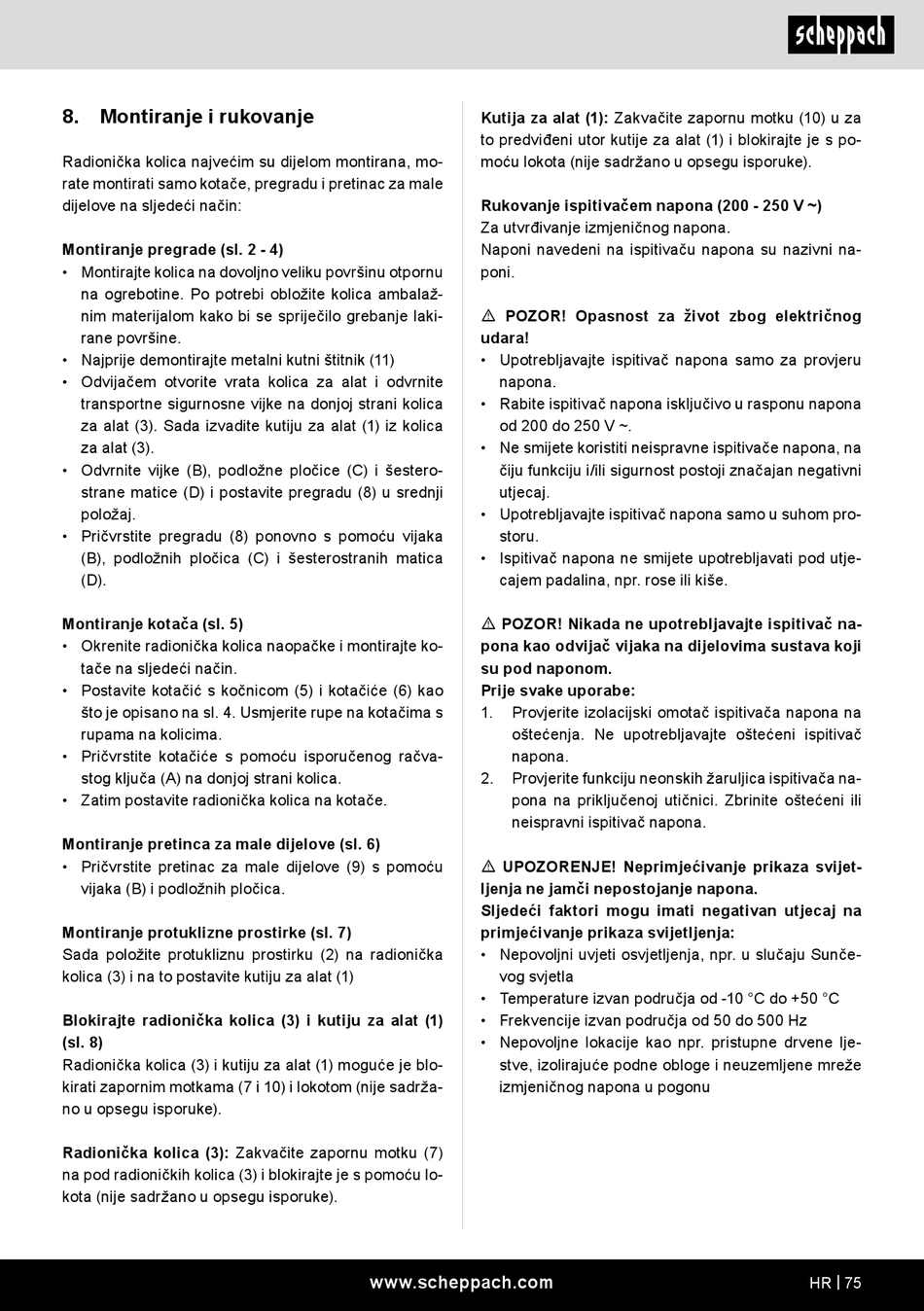

8. Montiranje i rukovanje
Radionička kolica najvećim su dijelom montirana, mo-
rate montirati samo kotače, pregradu i pretinac za male
dijelove na sljedeći način:
Montiranje pregrade (sl. 2 - 4)
• Montirajte kolica na dovoljno veliku površinu otpornu
na ogrebotine. Po potrebi obložite kolica ambalaž-
nim materijalom kako bi se spriječilo grebanje laki-
rane površine.
• Najprije demontirajte metalni kutni štitnik (11)
• Odvijačem otvorite vrata kolica za alat i odvrnite
transportne sigurnosne vijke na donjoj strani kolica
za alat (3). Sada izvadite kutiju za alat (1) iz kolica
za alat (3).
• Odvrnite vijke (B), podložne pločice (C) i šestero-
strane matice (D) i postavite pregradu (8) u srednji
položaj.
• Pričvrstite pregradu (8) ponovno s pomoću vijaka
(B), podložnih pločica (C) i šesterostranih matica
(D).
Montiranje kotača (sl. 5)
• Okrenite radionička kolica naopačke i montirajte ko-
tače na sljedeći način.
• Postavite kotačić s kočnicom (5) i kotačiće (6) kao
što je opisano na sl. 4. Usmjerite rupe na kotačima s
rupama na kolicima.
• Pričvrstite kotačiće s pomoću isporučenog račva-
stog ključa (A) na donjoj strani kolica.
• Zatim postavite radionička kolica na kotače.
Montiranje pretinca za male dijelove (sl. 6)
• Pričvrstite pretinac za male dijelove (9) s pomoću
vijaka (B) i podložnih pločica.
Montiranje protuklizne prostirke (sl. 7)
Sada položite protukliznu prostirku (2) na radionička
kolica (3) i na to postavite kutiju za alat (1)
Blokirajte radionička kolica (3) i kutiju za alat (1)
(sl. 8)
Radionička kolica (3) i kutiju za alat (1) moguće je blo-
kirati zapornim motkama (7 i 10) i lokotom (nije sadrža-
no u opsegu isporuke).
Radionička kolica (3): Zakvačite zapornu motku (7)
na pod radioničkih kolica (3) i blokirajte je s pomoću lo-
kota (nije sadržano u opsegu isporuke).
Kutija za alat (1): Zakvačite zapornu motku (10) u za
to predviđeni utor kutije za alat (1) i blokirajte je s po-
moću lokota (nije sadržano u opsegu isporuke).
Rukovanje ispitivačem napona (200 - 250 V ~)
Za utvrđivanje izmjeničnog napona.
Naponi navedeni na ispitivaču napona su nazivni na-
poni.
m POZOR! Opasnost za život zbog električnog
udara!
• Upotrebljavajte ispitivač napona samo za provjeru
napona.
• Rabite ispitivač napona isključivo u rasponu napona
od 200 do 250 V ~.
• Ne smijete koristiti neispravne ispitivače napona, na
čiju funkciju i/ili sigurnost postoji značajan negativni
utjecaj.
• Upotrebljavajte ispitivač napona samo u suhom pro-
storu.
• Ispitivač napona ne smijete upotrebljavati pod utje-
cajem padalina, npr. rose ili kiše.
m POZOR! Nikada ne upotrebljavajte ispitivač na-
pona kao odvijač vijaka na dijelovima sustava koji
su pod naponom.
Prije svake uporabe:
1.
Provjerite izolacijski omotač ispitivača napona na
oštećenja. Ne upotrebljavajte oštećeni ispitivač
napona.
2.
Provjerite funkciju neonskih žaruljica ispitivača na-
pona na priključenoj utičnici. Zbrinite oštećeni ili
neispravni ispitivač napona.
m UPOZORENJE! Neprimjećivanje prikaza svijet-
ljenja ne jamči nepostojanje napona.
Sljedeći faktori mogu imati negativan utjecaj na
primjećivanje prikaza svijetljenja:
• Nepovoljni uvjeti osvjetljenja, npr. u slučaju Sunče-
vog svjetla
• Temperature izvan područja od -10 °C do +50 °C
• Frekvencije izvan područja od 50 do 500 Hz
• Nepovoljne lokacije kao npr. pristupne drvene lje-
stve, izolirajuće podne obloge i neuzemljene mreže
izmjeničnog napona u pogonu
