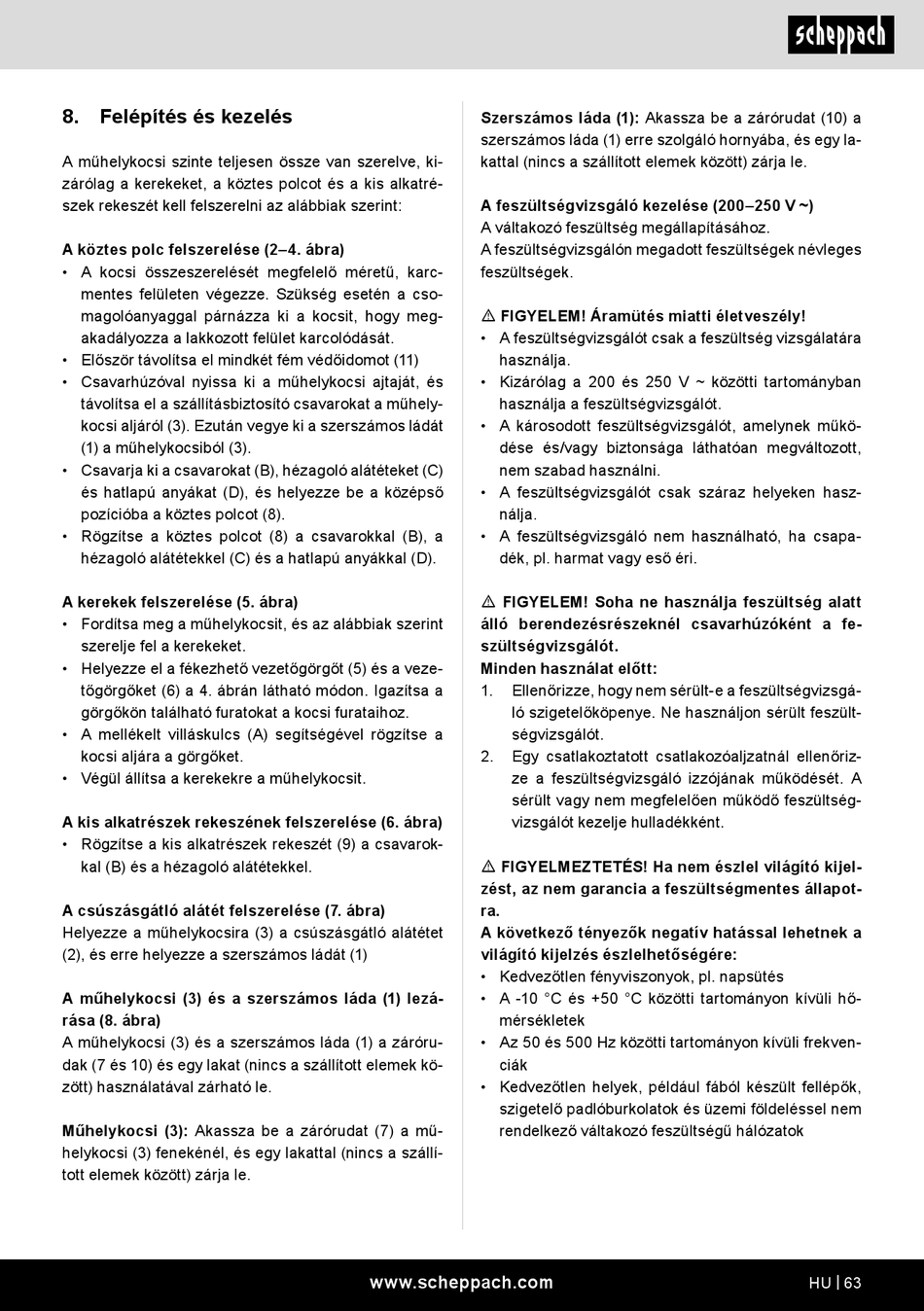

8. Felépítés és kezelés
A műhelykocsi szinte teljesen össze van szerelve, ki-
zárólag a kerekeket, a köztes polcot és a kis alkatré-
szek rekeszét kell felszerelni az alábbiak szerint:
A köztes polc felszerelése (2–4. ábra)
• A kocsi összeszerelését megfelelő méretű, karc-
mentes felületen végezze. Szükség esetén a cso-
magolóanyaggal párnázza ki a kocsit, hogy meg-
akadályozza a lakkozott felület karcolódását.
• Először távolítsa el mindkét fém védőidomot (11)
• Csavarhúzóval nyissa ki a műhelykocsi ajtaját, és
távolítsa el a szállításbiztosító csavarokat a műhely-
kocsi aljáról (3). Ezután vegye ki a szerszámos ládát
(1) a műhelykocsiból (3).
• Csavarja ki a csavarokat (B), hézagoló alátéteket (C)
és hatlapú anyákat (D), és helyezze be a középső
pozícióba a köztes polcot (8).
• Rögzítse a köztes polcot (8) a csavarokkal (B), a
hézagoló alátétekkel (C) és a hatlapú anyákkal (D).
A kerekek felszerelése (5. ábra)
• Fordítsa meg a műhelykocsit, és az alábbiak szerint
szerelje fel a kerekeket.
• Helyezze el a fékezhető vezetőgörgőt (5) és a veze-
tőgörgőket (6) a 4. ábrán látható módon. Igazítsa a
görgőkön található furatokat a kocsi furataihoz.
• A mellékelt villáskulcs (A) segítségével rögzítse a
kocsi aljára a görgőket.
• Végül állítsa a kerekekre a műhelykocsit.
A kis alkatrészek rekeszének felszerelése (6. ábra)
• Rögzítse a kis alkatrészek rekeszét (9) a csavarok-
kal (B) és a hézagoló alátétekkel.
A csúszásgátló alátét felszerelése (7. ábra)
Helyezze a műhelykocsira (3) a csúszásgátló alátétet
(2), és erre helyezze a szerszámos ládát (1)
A műhelykocsi (3) és a szerszámos láda (1) lezá-
rása (8. ábra)
A műhelykocsi (3) és a szerszámos láda (1) a záróru-
dak (7 és 10) és egy lakat (nincs a szállított elemek kö-
zött) használatával zárható le.
Műhelykocsi (3): Akassza be a zárórudat (7) a mű-
helykocsi (3) fenekénél, és egy lakattal (nincs a szállí-
tott elemek között) zárja le.
Szerszámos láda (1): Akassza be a zárórudat (10) a
szerszámos láda (1) erre szolgáló hornyába, és egy la-
kattal (nincs a szállított elemek között) zárja le.
A feszültségvizsgáló kezelése (200–250 V ~)
A váltakozó feszültség megállapításához.
A feszültségvizsgálón megadott feszültségek névleges
feszültségek.
m FIGYELEM! Áramütés miatti életveszély!
• A feszültségvizsgálót csak a feszültség vizsgálatára
használja.
• Kizárólag a 200 és 250 V ~ közötti tartományban
használja a feszültségvizsgálót.
• A károsodott feszültségvizsgálót, amelynek műkö-
dése és/vagy biztonsága láthatóan megváltozott,
nem szabad használni.
• A feszültségvizsgálót csak száraz helyeken hasz-
nálja.
• A feszültségvizsgáló nem használható, ha csapa-
dék, pl. harmat vagy eső éri.
m FIGYELEM! Soha ne használja feszültség alatt
álló berendezésrészeknél csavarhúzóként a fe-
szültségvizsgálót.
Minden használat előtt:
1.
Ellenőrizze, hogy nem sérült-e a feszültségvizsgá-
ló szigetelőköpenye. Ne használjon sérült feszült-
ségvizsgálót.
2.
Egy csatlakoztatott csatlakozóaljzatnál ellenőriz-
ze a feszültségvizsgáló izzójának működését. A
sérült vagy nem megfelelően működő feszültség-
vizsgálót kezelje hulladékként.
m FIGYELMEZTETÉS! Ha nem észlel világító kijel-
zést, az nem garancia a feszültségmentes állapot-
ra.
A következő tényezők negatív hatással lehetnek a
világító kijelzés észlelhetőségére:
• Kedvezőtlen fényviszonyok, pl. napsütés
• A -10 °C és +50 °C közötti tartományon kívüli hő-
mérsékletek
• Az 50 és 500 Hz közötti tartományon kívüli frekven-
ciák
• Kedvezőtlen helyek, például fából készült fellépők,
szigetelő padlóburkolatok és üzemi földeléssel nem
rendelkező váltakozó feszültségű hálózatok
www.scheppach.com
HU | 63
