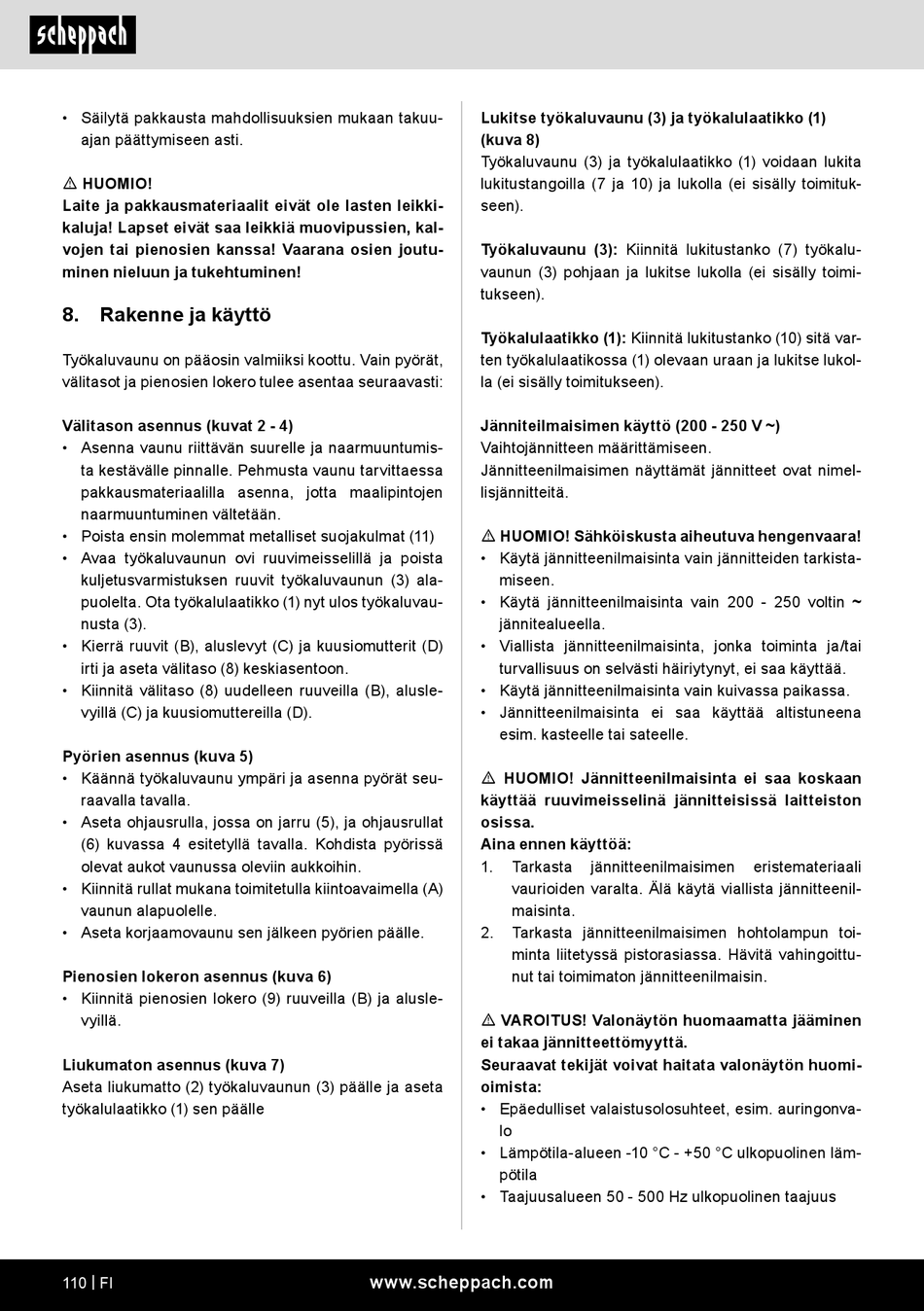

• Säilytä pakkausta mahdollisuuksien mukaan takuu-
ajan päättymiseen asti.
m HUOMIO!
Laite ja pakkausmateriaalit eivät ole lasten leikki-
kaluja! Lapset eivät saa leikkiä muovipussien, kal-
vojen tai pienosien kanssa! Vaarana osien joutu-
minen nieluun ja tukehtuminen!
8. Rakenne ja käyttö
Työkaluvaunu on pääosin valmiiksi koottu. Vain pyörät,
välitasot ja pienosien lokero tulee asentaa seuraavasti:
Välitason asennus (kuvat 2 - 4)
• Asenna vaunu riittävän suurelle ja naarmuuntumis-
ta kestävälle pinnalle. Pehmusta vaunu tarvittaessa
pakkausmateriaalilla asenna, jotta maalipintojen
naarmuuntuminen vältetään.
• Poista ensin molemmat metalliset suojakulmat (11)
• Avaa työkaluvaunun ovi ruuvimeisselillä ja poista
kuljetusvarmistuksen ruuvit työkaluvaunun (3) ala-
puolelta. Ota työkalulaatikko (1) nyt ulos työkaluvau-
nusta (3).
• Kierrä ruuvit (B), aluslevyt (C) ja kuusiomutterit (D)
irti ja aseta välitaso (8) keskiasentoon.
• Kiinnitä välitaso (8) uudelleen ruuveilla (B), alusle-
vyillä (C) ja kuusiomuttereilla (D).
Pyörien asennus (kuva 5)
• Käännä työkaluvaunu ympäri ja asenna pyörät seu-
raavalla tavalla.
• Aseta ohjausrulla, jossa on jarru (5), ja ohjausrullat
(6) kuvassa 4 esitetyllä tavalla. Kohdista pyörissä
olevat aukot vaunussa oleviin aukkoihin.
• Kiinnitä rullat mukana toimitetulla kiintoavaimella (A)
vaunun alapuolelle.
• Aseta korjaamovaunu sen jälkeen pyörien päälle.
Pienosien lokeron asennus (kuva 6)
• Kiinnitä pienosien lokero (9) ruuveilla (B) ja alusle-
vyillä.
Liukumaton asennus (kuva 7)
Aseta liukumatto (2) työkaluvaunun (3) päälle ja aseta
työkalulaatikko (1) sen päälle
110 | FI
Lukitse työkaluvaunu (3) ja työkalulaatikko (1)
(kuva 8)
Työkaluvaunu (3) ja työkalulaatikko (1) voidaan lukita
lukitustangoilla (7 ja 10) ja lukolla (ei sisälly toimituk-
seen).
Työkaluvaunu (3): Kiinnitä lukitustanko (7) työkalu-
vaunun (3) pohjaan ja lukitse lukolla (ei sisälly toimi-
tukseen).
Työkalulaatikko (1): Kiinnitä lukitustanko (10) sitä var-
ten työkalulaatikossa (1) olevaan uraan ja lukitse lukol-
la (ei sisälly toimitukseen).
Jänniteilmaisimen käyttö (200 - 250 V ~)
Vaihtojännitteen määrittämiseen.
Jännitteenilmaisimen näyttämät jännitteet ovat nimel-
lisjännitteitä.
m HUOMIO! Sähköiskusta aiheutuva hengenvaara!
• Käytä jännitteenilmaisinta vain jännitteiden tarkista-
miseen.
• Käytä jännitteenilmaisinta vain 200 - 250 voltin ~
jännitealueella.
• Viallista jännitteenilmaisinta, jonka toiminta ja/tai
turvallisuus on selvästi häiriytynyt, ei saa käyttää.
• Käytä jännitteenilmaisinta vain kuivassa paikassa.
• Jännitteenilmaisinta ei saa käyttää altistuneena
esim. kasteelle tai sateelle.
m HUOMIO! Jännitteenilmaisinta ei saa koskaan
käyttää ruuvimeisselinä jännitteisissä laitteiston
osissa.
Aina ennen käyttöä:
1.
Tarkasta
vaurioiden varalta. Älä käytä viallista jännitteenil-
maisinta.
2.
Tarkasta jännitteenilmaisimen hohtolampun toi-
minta liitetyssä pistorasiassa. Hävitä vahingoittu-
nut tai toimimaton jännitteenilmaisin.
m VAROITUS! Valonäytön huomaamatta jääminen
ei takaa jännitteettömyyttä.
Seuraavat tekijät voivat haitata valonäytön huomi-
oimista:
• Epäedulliset valaistusolosuhteet, esim. auringonva-
lo
• Lämpötila-alueen -10 °C - +50 °C ulkopuolinen läm-
pötila
• Taajuusalueen 50 - 500 Hz ulkopuolinen taajuus
www.scheppach.com
jännitteenilmaisimen
eristemateriaali
