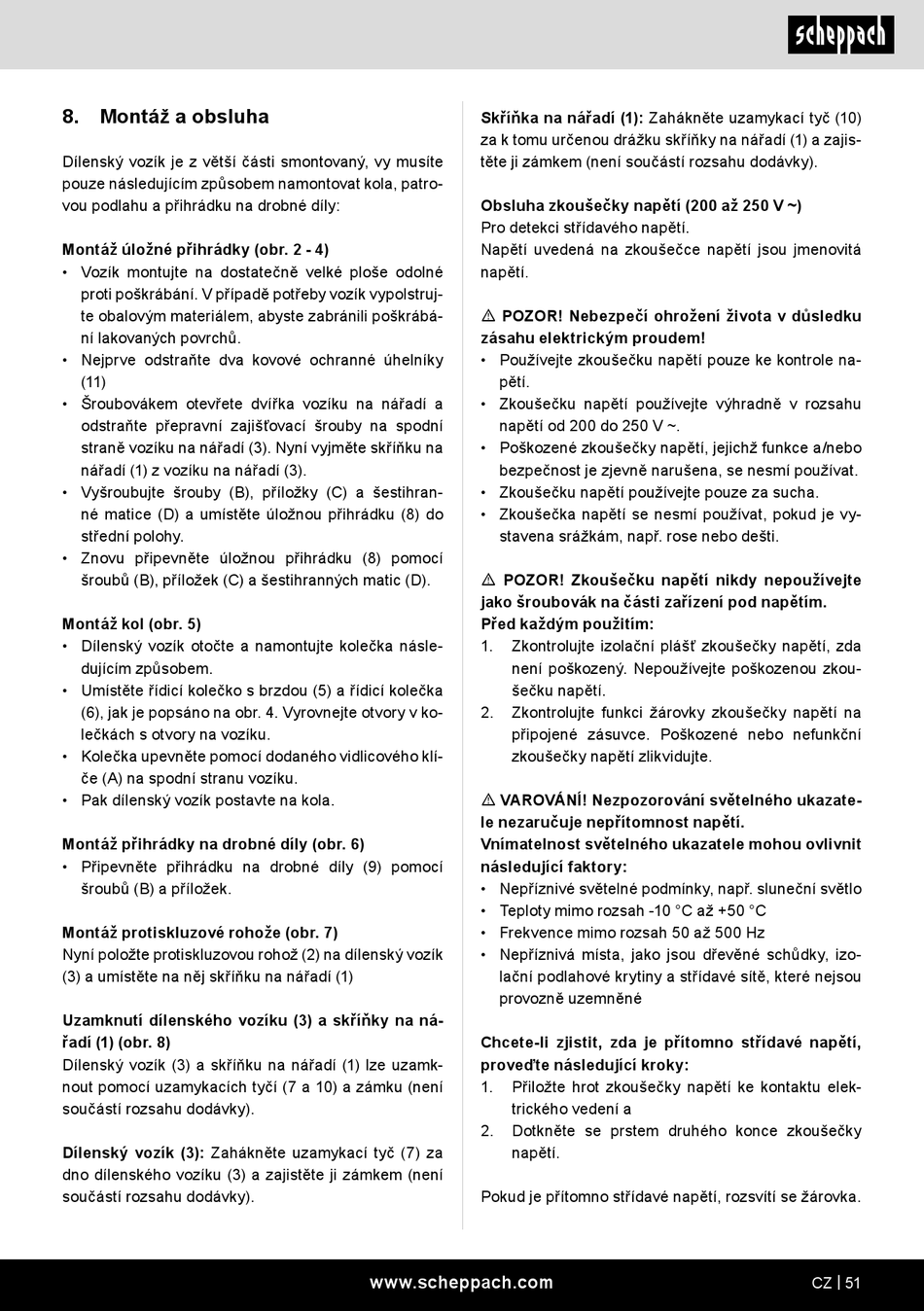

8. Montáž a obsluha
Dílenský vozík je z větší části smontovaný, vy musíte
pouze následujícím způsobem namontovat kola, patro-
vou podlahu a přihrádku na drobné díly:
Montáž úložné přihrádky (obr. 2 - 4)
• Vozík montujte na dostatečně velké ploše odolné
proti poškrábání. V případě potřeby vozík vypolstruj-
te obalovým materiálem, abyste zabránili poškrábá-
ní lakovaných povrchů.
• Nejprve odstraňte dva kovové ochranné úhelníky
(11)
• Šroubovákem otevřete dvířka vozíku na nářadí a
odstraňte přepravní zajišťovací šrouby na spodní
straně vozíku na nářadí (3). Nyní vyjměte skříňku na
nářadí (1) z vozíku na nářadí (3).
• Vyšroubujte šrouby (B), příložky (C) a šestihran-
né matice (D) a umístěte úložnou přihrádku (8) do
střední polohy.
• Znovu připevněte úložnou přihrádku (8) pomocí
šroubů (B), příložek (C) a šestihranných matic (D).
Montáž kol (obr. 5)
• Dílenský vozík otočte a namontujte kolečka násle-
dujícím způsobem.
• Umístěte řídicí kolečko s brzdou (5) a řídicí kolečka
(6), jak je popsáno na obr. 4. Vyrovnejte otvory v ko-
lečkách s otvory na vozíku.
• Kolečka upevněte pomocí dodaného vidlicového klí-
če (A) na spodní stranu vozíku.
• Pak dílenský vozík postavte na kola.
Montáž přihrádky na drobné díly (obr. 6)
• Připevněte přihrádku na drobné díly (9) pomocí
šroubů (B) a příložek.
Montáž protiskluzové rohože (obr. 7)
Nyní položte protiskluzovou rohož (2) na dílenský vozík
(3) a umístěte na něj skříňku na nářadí (1)
Uzamknutí dílenského vozíku (3) a skříňky na ná-
řadí (1) (obr. 8)
Dílenský vozík (3) a skříňku na nářadí (1) lze uzamk-
nout pomocí uzamykacích tyčí (7 a 10) a zámku (není
součástí rozsahu dodávky).
Dílenský vozík (3): Zahákněte uzamykací tyč (7) za
dno dílenského vozíku (3) a zajistěte ji zámkem (není
součástí rozsahu dodávky).
Skříňka na nářadí (1): Zahákněte uzamykací tyč (10)
za k tomu určenou drážku skříňky na nářadí (1) a zajis-
těte ji zámkem (není součástí rozsahu dodávky).
Obsluha zkoušečky napětí (200 až 250 V ~)
Pro detekci střídavého napětí.
Napětí uvedená na zkoušečce napětí jsou jmenovitá
napětí.
m POZOR! Nebezpečí ohrožení života v důsledku
zásahu elektrickým proudem!
• Používejte zkoušečku napětí pouze ke kontrole na-
pětí.
• Zkoušečku napětí používejte výhradně v rozsahu
napětí od 200 do 250 V ~.
• Poškozené zkoušečky napětí, jejichž funkce a/nebo
bezpečnost je zjevně narušena, se nesmí používat.
• Zkoušečku napětí používejte pouze za sucha.
• Zkoušečka napětí se nesmí používat, pokud je vy-
stavena srážkám, např. rose nebo dešti.
m POZOR! Zkoušečku napětí nikdy nepoužívejte
jako šroubovák na části zařízení pod napětím.
Před každým použitím:
1.
Zkontrolujte izolační plášť zkoušečky napětí, zda
není poškozený. Nepoužívejte poškozenou zkou-
šečku napětí.
2.
Zkontrolujte funkci žárovky zkoušečky napětí na
připojené zásuvce. Poškozené nebo nefunkční
zkoušečky napětí zlikvidujte.
m VAROVÁNÍ! Nezpozorování světelného ukazate-
le nezaručuje nepřítomnost napětí.
Vnímatelnost světelného ukazatele mohou ovlivnit
následující faktory:
• Nepříznivé světelné podmínky, např. sluneční světlo
• Teploty mimo rozsah -10 °C až +50 °C
• Frekvence mimo rozsah 50 až 500 Hz
• Nepříznivá místa, jako jsou dřevěné schůdky, izo-
lační podlahové krytiny a střídavé sítě, které nejsou
provozně uzemněné
Chcete-li zjistit, zda je přítomno střídavé napětí,
proveďte následující kroky:
1.
Přiložte hrot zkoušečky napětí ke kontaktu elek-
trického vedení a
2.
Dotkněte se prstem druhého konce zkoušečky
napětí.
Pokud je přítomno střídavé napětí, rozsvítí se žárovka.
www.scheppach.com
CZ | 51
