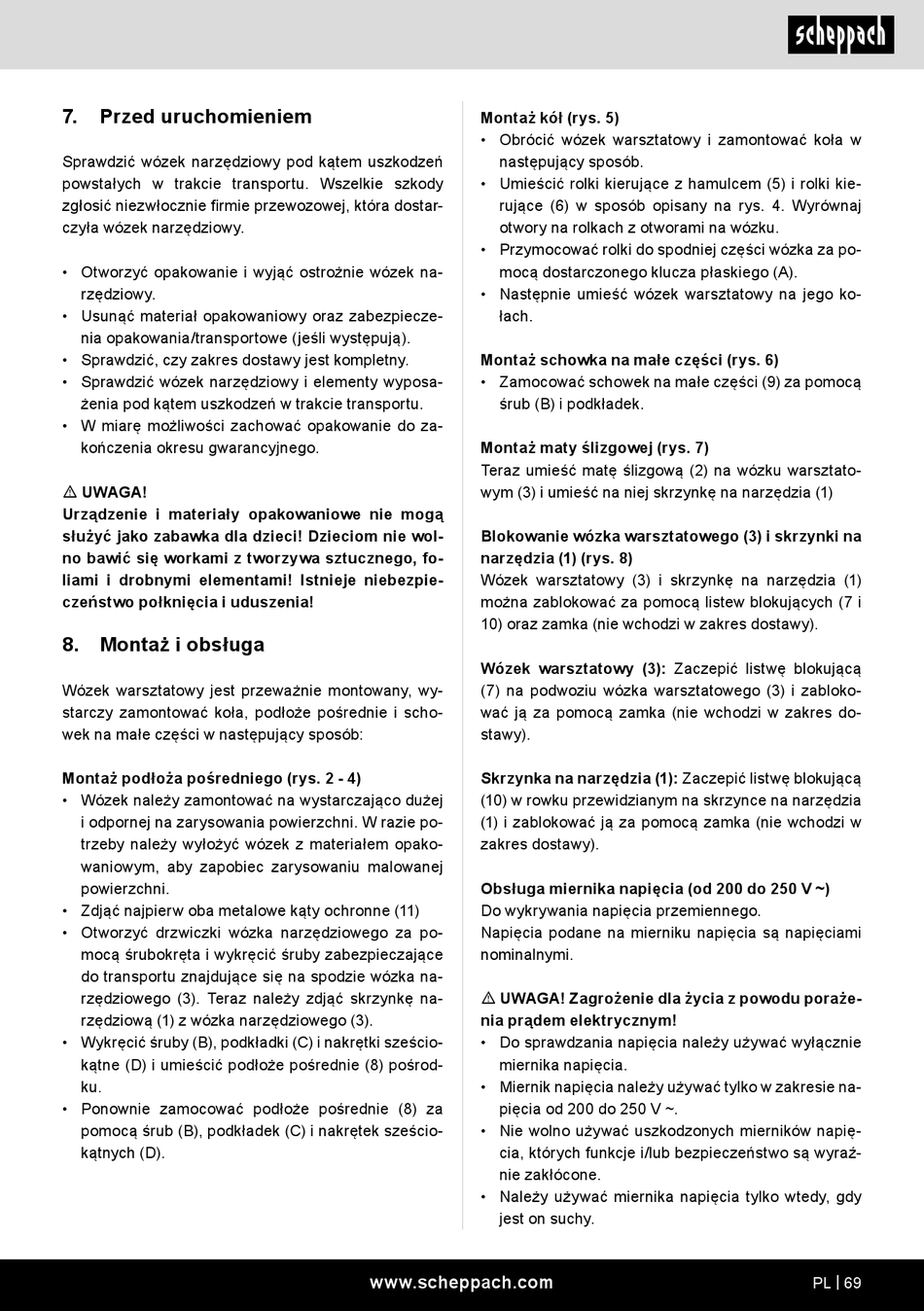

7.
Przed uruchomieniem
Sprawdzić wózek narzędziowy pod kątem uszkodzeń
powstałych w trakcie transportu. Wszelkie szkody
zgłosić niezwłocznie firmie przewozowej, która dostar-
czyła wózek narzędziowy.
• Otworzyć opakowanie i wyjąć ostrożnie wózek na-
rzędziowy.
• Usunąć materiał opakowaniowy oraz zabezpiecze-
nia opakowania/transportowe (jeśli występują).
• Sprawdzić, czy zakres dostawy jest kompletny.
• Sprawdzić wózek narzędziowy i elementy wyposa-
żenia pod kątem uszkodzeń w trakcie transportu.
• W miarę możliwości zachować opakowanie do za-
kończenia okresu gwarancyjnego.
m UWAGA!
Urządzenie i materiały opakowaniowe nie mogą
służyć jako zabawka dla dzieci! Dzieciom nie wol-
no bawić się workami z tworzywa sztucznego, fo-
liami i drobnymi elementami! Istnieje niebezpie-
czeństwo połknięcia i uduszenia!
8. Montaż i obsługa
Wózek warsztatowy jest przeważnie montowany, wy-
starczy zamontować koła, podłoże pośrednie i scho-
wek na małe części w następujący sposób:
Montaż podłoża pośredniego (rys. 2 - 4)
• Wózek należy zamontować na wystarczająco dużej
i odpornej na zarysowania powierzchni. W razie po-
trzeby należy wyłożyć wózek z materiałem opako-
waniowym, aby zapobiec zarysowaniu malowanej
powierzchni.
• Zdjąć najpierw oba metalowe kąty ochronne (11)
• Otworzyć drzwiczki wózka narzędziowego za po-
mocą śrubokręta i wykręcić śruby zabezpieczające
do transportu znajdujące się na spodzie wózka na-
rzędziowego (3). Teraz należy zdjąć skrzynkę na-
rzędziową (1) z wózka narzędziowego (3).
• Wykręcić śruby (B), podkładki (C) i nakrętki sześcio-
kątne (D) i umieścić podłoże pośrednie (8) pośrod-
ku.
• Ponownie zamocować podłoże pośrednie (8) za
pomocą śrub (B), podkładek (C) i nakrętek sześcio-
kątnych (D).
Montaż kół (rys. 5)
• Obrócić wózek warsztatowy i zamontować koła w
następujący sposób.
• Umieścić rolki kierujące z hamulcem (5) i rolki kie-
rujące (6) w sposób opisany na rys. 4. Wyrównaj
otwory na rolkach z otworami na wózku.
• Przymocować rolki do spodniej części wózka za po-
mocą dostarczonego klucza płaskiego (A).
• Następnie umieść wózek warsztatowy na jego ko-
łach.
Montaż schowka na małe części (rys. 6)
• Zamocować schowek na małe części (9) za pomocą
śrub (B) i podkładek.
Montaż maty ślizgowej (rys. 7)
Teraz umieść matę ślizgową (2) na wózku warsztato-
wym (3) i umieść na niej skrzynkę na narzędzia (1)
Blokowanie wózka warsztatowego (3) i skrzynki na
narzędzia (1) (rys. 8)
Wózek warsztatowy (3) i skrzynkę na narzędzia (1)
można zablokować za pomocą listew blokujących (7 i
10) oraz zamka (nie wchodzi w zakres dostawy).
Wózek warsztatowy (3): Zaczepić listwę blokującą
(7) na podwoziu wózka warsztatowego (3) i zabloko-
wać ją za pomocą zamka (nie wchodzi w zakres do-
stawy).
Skrzynka na narzędzia (1): Zaczepić listwę blokującą
(10) w rowku przewidzianym na skrzynce na narzędzia
(1) i zablokować ją za pomocą zamka (nie wchodzi w
zakres dostawy).
Obsługa miernika napięcia (od 200 do 250 V ~)
Do wykrywania napięcia przemiennego.
Napięcia podane na mierniku napięcia są napięciami
nominalnymi.
m UWAGA! Zagrożenie dla życia z powodu poraże-
nia prądem elektrycznym!
• Do sprawdzania napięcia należy używać wyłącznie
miernika napięcia.
• Miernik napięcia należy używać tylko w zakresie na-
pięcia od 200 do 250 V ~.
• Nie wolno używać uszkodzonych mierników napię-
cia, których funkcje i/lub bezpieczeństwo są wyraź-
nie zakłócone.
• Należy używać miernika napięcia tylko wtedy, gdy
jest on suchy.
www.scheppach.com
PL | 69
