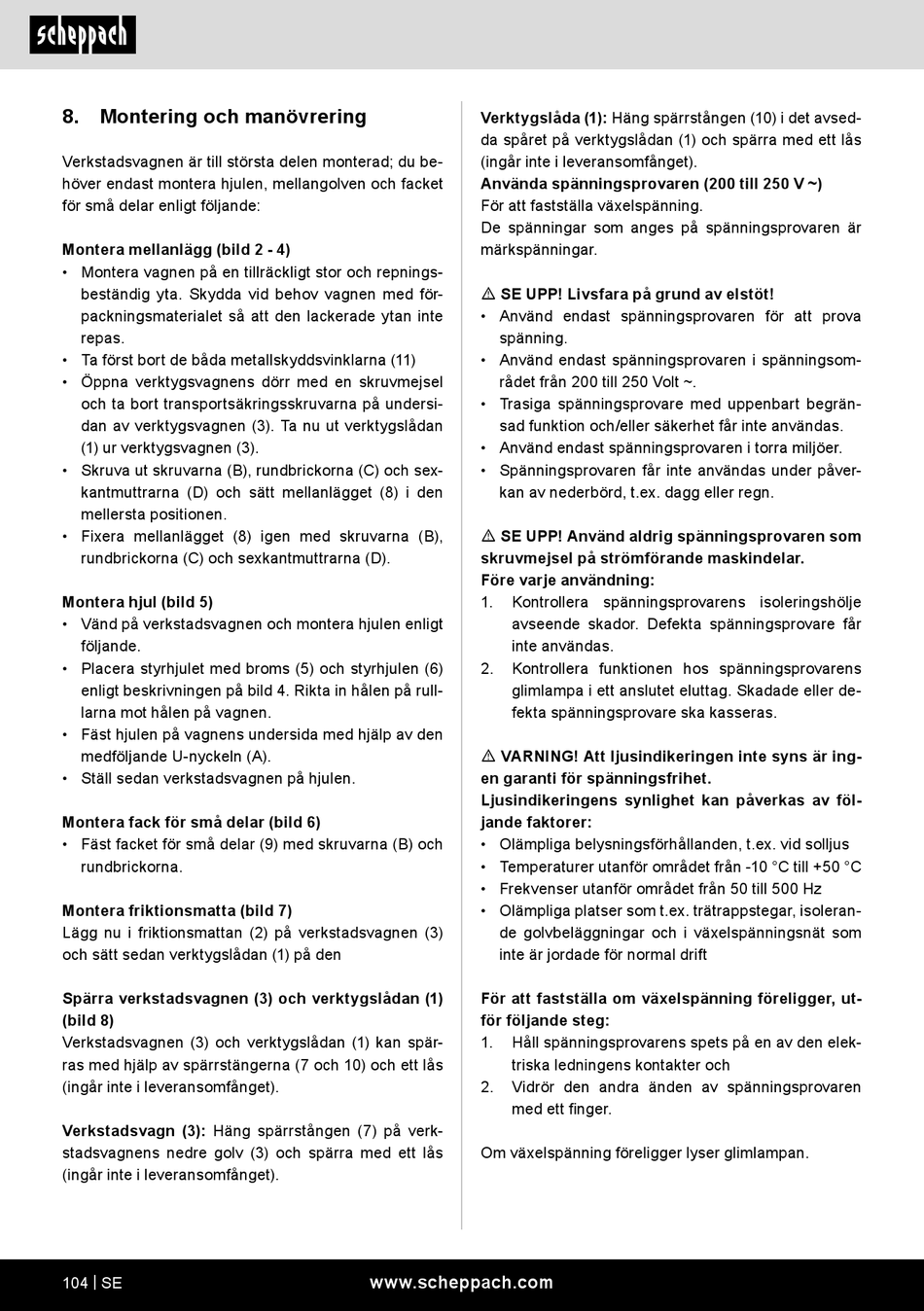

8. Montering och manövrering
Verkstadsvagnen är till största delen monterad; du be-
höver endast montera hjulen, mellangolven och facket
för små delar enligt följande:
Montera mellanlägg (bild 2 - 4)
• Montera vagnen på en tillräckligt stor och repnings-
beständig yta. Skydda vid behov vagnen med för-
packningsmaterialet så att den lackerade ytan inte
repas.
• Ta först bort de båda metallskyddsvinklarna (11)
• Öppna verktygsvagnens dörr med en skruvmejsel
och ta bort transportsäkringsskruvarna på undersi-
dan av verktygsvagnen (3). Ta nu ut verktygslådan
(1) ur verktygsvagnen (3).
• Skruva ut skruvarna (B), rundbrickorna (C) och sex-
kantmuttrarna (D) och sätt mellanlägget (8) i den
mellersta positionen.
• Fixera mellanlägget (8) igen med skruvarna (B),
rundbrickorna (C) och sexkantmuttrarna (D).
Montera hjul (bild 5)
• Vänd på verkstadsvagnen och montera hjulen enligt
följande.
• Placera styrhjulet med broms (5) och styrhjulen (6)
enligt beskrivningen på bild 4. Rikta in hålen på rull-
larna mot hålen på vagnen.
• Fäst hjulen på vagnens undersida med hjälp av den
medföljande U-nyckeln (A).
• Ställ sedan verkstadsvagnen på hjulen.
Montera fack för små delar (bild 6)
• Fäst facket för små delar (9) med skruvarna (B) och
rundbrickorna.
Montera friktionsmatta (bild 7)
Lägg nu i friktionsmattan (2) på verkstadsvagnen (3)
och sätt sedan verktygslådan (1) på den
Spärra verkstadsvagnen (3) och verktygslådan (1)
(bild 8)
Verkstadsvagnen (3) och verktygslådan (1) kan spär-
ras med hjälp av spärrstängerna (7 och 10) och ett lås
(ingår inte i leveransomfånget).
Verkstadsvagn (3): Häng spärrstången (7) på verk-
stadsvagnens nedre golv (3) och spärra med ett lås
(ingår inte i leveransomfånget).
104 | SE
Verktygslåda (1): Häng spärrstången (10) i det avsed-
da spåret på verktygslådan (1) och spärra med ett lås
(ingår inte i leveransomfånget).
Använda spänningsprovaren (200 till 250 V ~)
För att fastställa växelspänning.
De spänningar som anges på spänningsprovaren är
märkspänningar.
m SE UPP! Livsfara på grund av elstöt!
• Använd endast spänningsprovaren för att prova
spänning.
• Använd endast spänningsprovaren i spänningsom-
rådet från 200 till 250 Volt ~.
• Trasiga spänningsprovare med uppenbart begrän-
sad funktion och/eller säkerhet får inte användas.
• Använd endast spänningsprovaren i torra miljöer.
• Spänningsprovaren får inte användas under påver-
kan av nederbörd, t.ex. dagg eller regn.
m SE UPP! Använd aldrig spänningsprovaren som
skruvmejsel på strömförande maskindelar.
Före varje användning:
1.
Kontrollera spänningsprovarens isoleringshölje
avseende skador. Defekta spänningsprovare får
inte användas.
2.
Kontrollera funktionen hos spänningsprovarens
glimlampa i ett anslutet eluttag. Skadade eller de-
fekta spänningsprovare ska kasseras.
m VARNING! Att ljusindikeringen inte syns är ing-
en garanti för spänningsfrihet.
Ljusindikeringens synlighet kan påverkas av föl-
jande faktorer:
• Olämpliga belysningsförhållanden, t.ex. vid solljus
• Temperaturer utanför området från -10 °C till +50 °C
• Frekvenser utanför området från 50 till 500 Hz
• Olämpliga platser som t.ex. trätrappstegar, isoleran-
de golvbeläggningar och i växelspänningsnät som
inte är jordade för normal drift
För att fastställa om växelspänning föreligger, ut-
för följande steg:
1.
Håll spänningsprovarens spets på en av den elek-
triska ledningens kontakter och
2.
Vidrör den andra änden av spänningsprovaren
med ett finger.
Om växelspänning föreligger lyser glimlampan.
