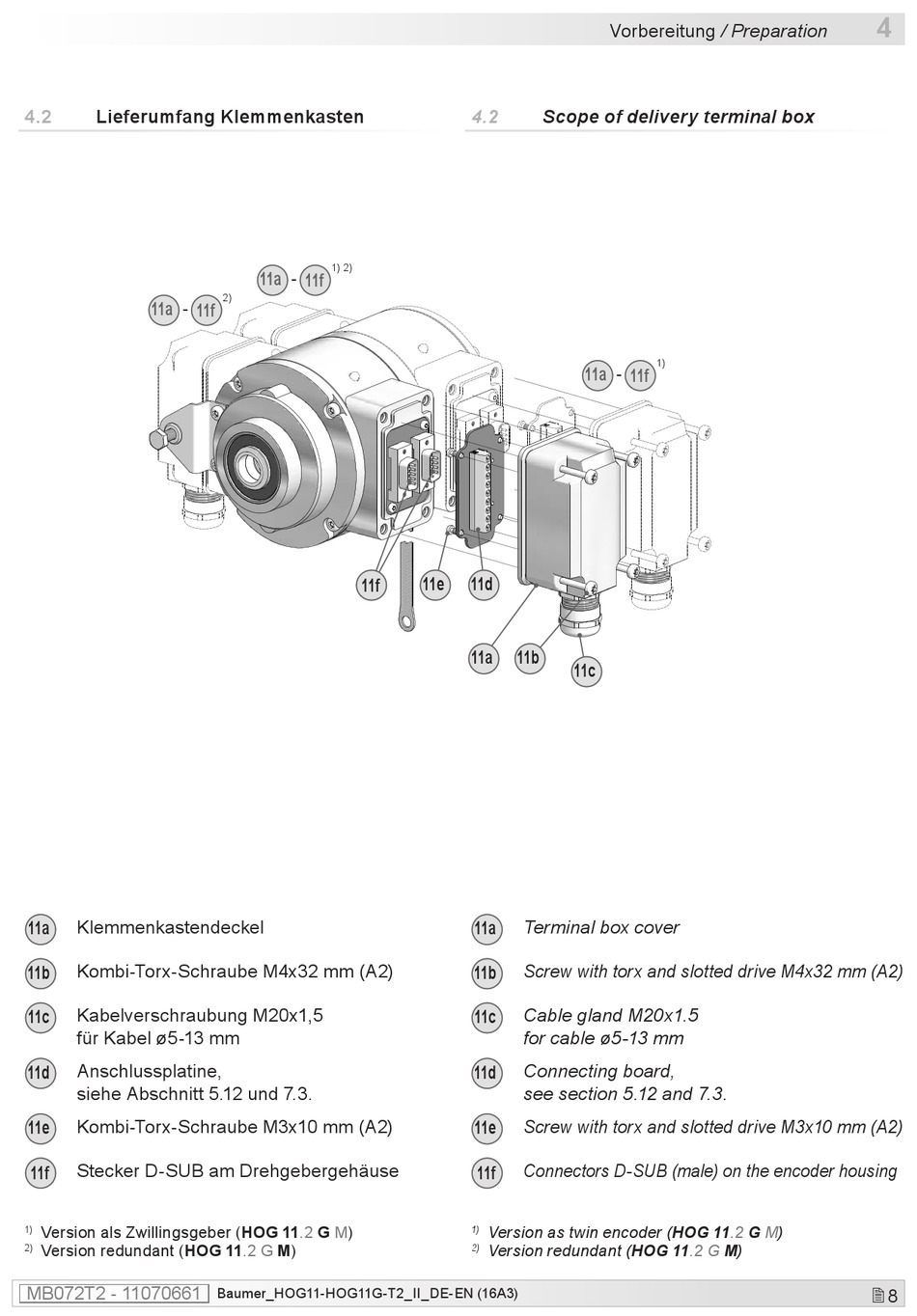

Lieferumfang Klemmenkasten
-
11a
11f
Klemmenkastendeckel
11a
Kombi-Torx-Schraube M4x32 mm (A2)
11b
Kabelverschraubung M20x1,5
11c
für Kabel ø5-13 mm
Anschlussplatine,
11d
siehe Abschnitt 5.12 und 7.3.
Kombi-Torx-Schraube M3x10 mm (A2)
11e
Stecker D-SUB am Drehgebergehäuse
11f
Version als Zwillingsgeber (HOG
1)
Version redundant (HOG
2)
MB072T2 - 11070661
1) 2)
-
11a
11f
2)
11f
11.2
G M)
11.2 G
M)
Baumer_HOG11-HOG11G-T2_II_DE-EN (16A3)
4.2
Scope of delivery terminal box
11a
11e
11d
11a
11b
11c
Terminal box cover
11a
Screw with torx and slotted drive M4x32 mm (A2)
11b
Cable gland M20x1.5
11c
for cable ø5-13 mm
Connecting board,
11d
see section 5.12 and 7.3.
Screw with torx and slotted drive M3x10 mm (A2)
11e
Connectors D-SUB (male) on the encoder housing
11f
Version as twin encoder (HOG
1)
Version redundant (HOG
2)
Vorbereitung / Preparation
1)
-
11f
11.2
G M)
11.2 G
M)
4
8
