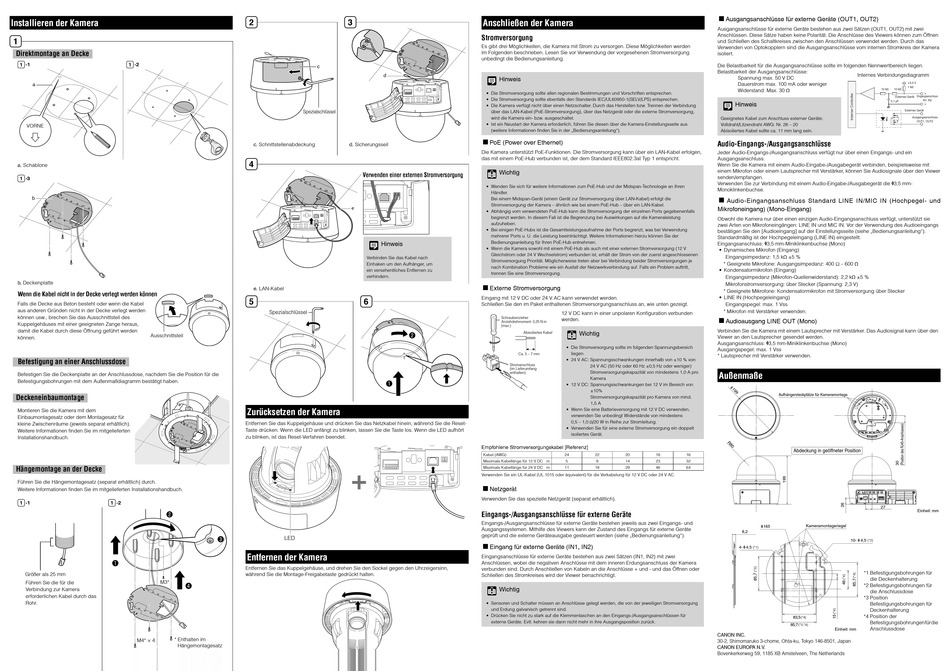

Canon VB-R11 Installationshandbuch Seite 2

Installieren der Kamera
1
Direktmontage an Decke
1 -1 1 -2
a
VORNE
a. Schablone
1 -3
b
b. Deckenplatte
Wenn die Kabel nicht in der Decke verlegt werden können
Falls die Decke aus Beton besteht oder wenn die Kabel
aus anderen Gründen nicht in der Decke verlegt werden
können usw., brechen Sie das Ausschnittsteil des
Kuppelgehäuses mit einer geeigneten Zange heraus,
damit die Kabel durch diese Öffnung geführt werden
Ausschnittsteil
können.
Befestigung an einer Anschlussdose
Befestigen Sie die Deckenplatte an der Anschlussdose, nachdem Sie die Position für die
Befestigungsbohrungen mit dem Außenmaßdiagramm bestätigt haben.
Deckeneinbaumontage
Montieren Sie die Kamera mit dem
Einbaumontagesatz oder dem Montagesatz für
kleine Zwischenräume (jeweils separat erhältlich).
Weitere Informationen fi nden Sie im mitgelieferten
Installationshandbuch.
Hängemontage an der Decke
Führen Sie die Hängemontagesatz (separat erhältlich) durch.
Weitere Informationen fi nden Sie im mitgelieferten Installationshandbuch.
1 -1 1 -2
❷
❶
Größer als 25 mm
M3*
Führen Sie die für die
❹
Verbindung zur Kamera
erforderlichen Kabel durch das
Rohr.
* Enthalten im
M4* × 4
Hängemontagesatz
2 3
c
d
Spezialschlüssel
c. Schnittstellenabdeckung d. Sicherungsseil
4
Verwenden einer externen Stromversorgung
e
Hinweis
Verbinden Sie das Kabel nach
Einhaken um den Aufhänger, um
ein versehentliches Entfernen zu
verhindern.
e. LAN-Kabel
5 6
Spezialschlüssel
❶
Zurücksetzen der Kamera
Entfernen Sie das Kuppelgehäuse und drücken Sie das Netzkabel hinein, während Sie die Reset-
Taste drücken. Wenn die LED anfängt zu blinken, lassen Sie die Taste los. Wenn die LED aufhört
zu blinken, ist das Reset-Verfahren beendet.
LED
❸
Entfernen der Kamera
Entfernen Sie das Kuppelgehäuse, und drehen Sie den Sockel gegen den Uhrzeigersinn,
während Sie die Montage-Freigabetaste gedrückt halten.
Anschließen der Kamera
Stromversorgung
Es gibt drei Möglichkeiten, die Kamera mit Strom zu versorgen. Diese Möglichkeiten werden
im Folgenden beschrieben. Lesen Sie vor Verwendung der vorgesehenen Stromversorgung
unbedingt die Bedienungsanleitung.
Hinweis
• Die Stromversorgung sollte allen regionalen Bestimmungen und Vorschriften entsprechen.
• Die Stromversorgung sollte ebenfalls den Standards IEC/UL60950-1(SELV/LPS) entsprechen.
• Die Kamera verfügt nicht über einen Netzschalter. Durch das Herstellen bzw. Trennen der Verbindung
über das LAN-Kabel (PoE-Stromversorgung), über das Netzgerät oder die externe Stromversorgung,
wird die Kamera ein- bzw. ausgeschaltet.
• Ist ein Neustart der Kamera erforderlich, führen Sie diesen über die Kamera-Einstellungsseite aus
(weitere Informationen fi nden Sie in der „Bedienungsanleitung").

PoE (Power over Ethernet)
Die Kamera unterstützt PoE-Funktionen. Die Stromversorgung kann über ein LAN-Kabel erfolgen,
das mit einem PoE-Hub verbunden ist, der dem Standard IEEE802.3at Typ 1 entspricht.
Wichtig
• Wenden Sie sich für weitere Informationen zum PoE-Hub und der Midspan-Technologie an Ihren
Händler.
Bei einem Midspan-Gerät (einem Gerät zur Stromversorgung über LAN-Kabel) erfolgt die
Stromversorgung der Kamera – ähnlich wie bei einem PoE-Hub – über ein LAN-Kabel.
• Abhängig vom verwendeten PoE-Hub kann die Stromversorgung der einzelnen Ports gegebenenfalls
begrenzt werden. In diesem Fall ist die Begrenzung bei Auswirkungen auf die Kameraleistung
aufzuheben.
• Bei einigen PoE-Hubs ist die Gesamtleistungsaufnahme der Ports begrenzt, was bei Verwendung
mehrerer Ports u. U. die Leistung beeinträchtigt. Weitere Informationen hierzu können Sie der
Bedienungsanleitung für Ihren PoE-Hub entnehmen.
• Wenn die Kamera sowohl mit einem PoE-Hub als auch mit einer externen Stromversorgung (12 V
Gleichstrom oder 24 V Wechselstrom) verbunden ist, erhält der Strom von der zuerst angeschlossenen
Stromversorgung Priorität. Möglicherweise treten aber bei Verbindung beider Stromversorgungen je
nach Kombination Probleme wie ein Ausfall der Netzwerkverbindung auf. Falls ein Problem auftritt,
trennen Sie eine Stromversorgung.
 Externe Stromversorgung
Eingang mit 12 V DC oder 24 V AC kann verwendet werden.
Schließen Sie den im Paket enthaltenen Stromversorgungsanschluss an, wie unten gezeigt.
12 V DC kann in einer unpolaren Konfi guration verbunden
Schraubenzieher
werden.
Anziehdrehmoment: 0,25 N·m
(max.)
Abisoliertes Kabel
Wichtig
❷
• Die Stromversorgung sollte im folgenden Spannungsbereich
liegen.
Ca. 5 – 7 mm
• 24 V AC: Spannungsschwankungen innerhalb von ±10 % von
Stromanschluss
(im Lieferumfang
enthalten)
• 12 V DC: Spannungsschwankungen bei 12 V im Bereich von
• Wenn Sie eine Batterieversorgung mit 12 V DC verwenden,
verwenden Sie unbedingt Widerstände von mindestens
0,5 – 1,0
• Verwenden Sie für eine externe Stromversorgung ein doppelt
isoliertes Gerät.
Empfohlene Stromversorgungskabel [Referenz]
Kabel (AWG) 24
Maximale Kabellänge für 12 V DC m 5
Maximale Kabellänge für 24 V DC m 11
Verwenden Sie ein UL-Kabel (UL.1015 oder äquivalent) für die Verkabelung für 12 V DC oder 24 V AC.
 Netzgerät
Verwenden Sie das spezielle Netzgerät (separat erhältlich).
Eingangs-/Ausgangsanschlüsse für externe Geräte
Eingangs-/Ausgangsanschlüsse für externe Geräte bestehen jeweils aus zwei Eingangs- und
Ausgangssystemen. Mithilfe des Viewers kann der Zustand des Eingangs für externe Geräte
geprüft und die externe Geräteausgabe gesteuert werden (siehe „Bedienungsanleitung").

Eingang für externe Geräte (IN1, IN2)
Eingangsanschlüsse für externe Geräte bestehen aus zwei Sätzen (IN1, IN2) mit zwei
Anschlüssen, wobei die negativen Anschlüsse mit dem inneren Erdungsanschluss der Kamera
verbunden sind. Durch Anschließen von Kabeln an die Anschlüsse + und - und das Öffnen oder
Schließen des Stromkreises wird der Viewer benachrichtigt.
Wichtig
• Sensoren und Schalter müssen an Anschlüsse gelegt werden, die von der jeweiligen Stromversorgung
und Erdung galvanisch getrennt sind.
• Drücken Sie nicht zu stark auf die Klemmenlaschen an den Eingangs-/Ausgangsanschlüssen für
externe Geräte. Evtl. kehren sie dann nicht mehr in ihre Ausgangsposition zurück.
 Ausgangsanschlüsse für externe Geräte (OUT1, OUT2)
Ausgangsanschlüsse für externe Geräte bestehen aus zwei Sätzen (OUT1, OUT2) mit zwei
Anschlüssen. Diese Sätze haben keine Polarität. Die Anschlüsse des Viewers können zum Öffnen
und Schließen des Schaltkreises zwischen den Anschlüssen verwendet werden. Durch das
Verwenden von Optokopplern sind die Ausgangsanschlüsse vom internen Stromkreis der Kamera
isoliert.
Die Belastbarkeit für die Ausgangsanschlüsse sollte im folgenden Nennwertbereich liegen.
Belastbarkeit der Ausgangsanschlüsse:
Spannung max. 50 V DC
Dauerstrom max. 100 mA oder weniger
Widerstand: Max. 30 Ω
Hinweis
Geeignetes Kabel zum Anschluss externer Geräte:
Volldraht/Litzendraht AWG: Nr. 26 – 20
Abisoliertes Kabel sollte ca. 11 mm lang sein.
Audio-Eingangs-/Ausgangsanschlüsse
Jeder Audio-Eingangs-/Ausgangsanschluss verfügt nur über einen Eingangs- und ein
Ausgangsanschluss.
Wenn Sie die Kamera mit einem Audio-Eingabe-/Ausgabegerät verbinden, beispielsweise mit
einem Mikrofon oder einem Lautsprecher mit Verstärker, können Sie Audiosignale über den Viewer
senden/empfangen.
Verwenden Sie zur Verbindung mit einem Audio-Eingabe-/Ausgabegerät die 3,5 mm-
Monoklinkenbuchse.

Audio-Eingangsanschluss Standard LINE IN/MIC IN (Hochpegel- und
Mikrofoneingang) (Mono-Eingang)
Obwohl die Kamera nur über einen einzigen Audio-Eingangsanschluss verfügt, unterstützt sie
zwei Arten von Mikrofoneingängen: LINE IN und MIC IN. Vor der Verwendung des Audioeingangs
bestätigen Sie den [Audioeingang] auf der Einstellungsseite (siehe „Bedienungsanleitung").
Standardmäßig ist der Hochpegeleingang (LINE IN) eingestellt.
Eingangsanschluss: 3,5 mm-Miniklinkenbuchse (Mono)
• Dynamisches Mikrofon (Eingang)
Eingangsimpedanz: 1,5 kΩ ±5 %
* Geeignete Mikrofone: Ausgangsimpedanz: 400  – 600 Ω
• Kondensatormikrofon (Eingang)
Eingangsimpedanz (Mikrofon-Quellenwiderstand): 2,2 kΩ ±5 %
Mikrofonstromversorgung: über Stecker (Spannung: 2,3 V)
* Geeignete Mikrofone: Kondensatormikrofon mit Stromversorgung über Stecker
• LINE IN (Hochpegeleingang)
Eingangspegel: max. 1 Vss
* Mikrofon mit Verstärker verwenden.
 Audioausgang LINE OUT (Mono)
Verbinden Sie die Kamera mit einem Lautsprecher mit Verstärker. Das Audiosignal kann über den
Viewer an den Lautsprecher gesendet werden.
Ausgangsanschluss: 3,5 mm-Miniklinkenbuchse (Mono)
Ausgangspegel: max. 1 Vss
* Lautsprecher mit Verstärker verwenden.
24 V AC (50 Hz oder 60 Hz ±0,5 Hz oder weniger)
Außenmaße
Stromversorgungskapazität von mindestens 1,0 A pro
Kamera
±10%
Stromversorgungskapazität pro Kamera von mind.
1,5 A
Ω
/20 W in Reihe zur Stromleitung.
22 20 18 16
9 14 23 32
18 29 46 64
165
8,2
4- 4,5 (*1)
CANON INC.
30-2, Shimomaruko 3-chome, Ohta-ku, Tokyo 146-8501, Japan
CANON EUROPA N.V.
Bovenkerkerweg 59, 1185 XB Amstelveen, The Netherlands
Internes Verbindungsdiagramm
+3,3 V
1 kΩ
10 kΩ 10 kΩ
Externes Gerät Eingangsanschluss
IN1, IN2
0,1 µF
Externes Gerät
Ausgangsanschluss
OUT1, OUT2
Aufhängersteckplätze für Kameramontage
Abdeckung in geöffneter Position
27
Einheit: mm
Kameramontageriegel
10- 4,5 (*2)
*1 Befestigungsbohrungen für
die Deckenhalterung
*2 Befestigungsbohrungen für
die Anschlussdose
*3 Position
Befestigungsbohrungen für
Deckenhalterung
*4 Position der
83,5 (*4)
Befestigungsbohrungen für die
85,7 (*3,*4)
Anschlussdose
Einheit: mm
