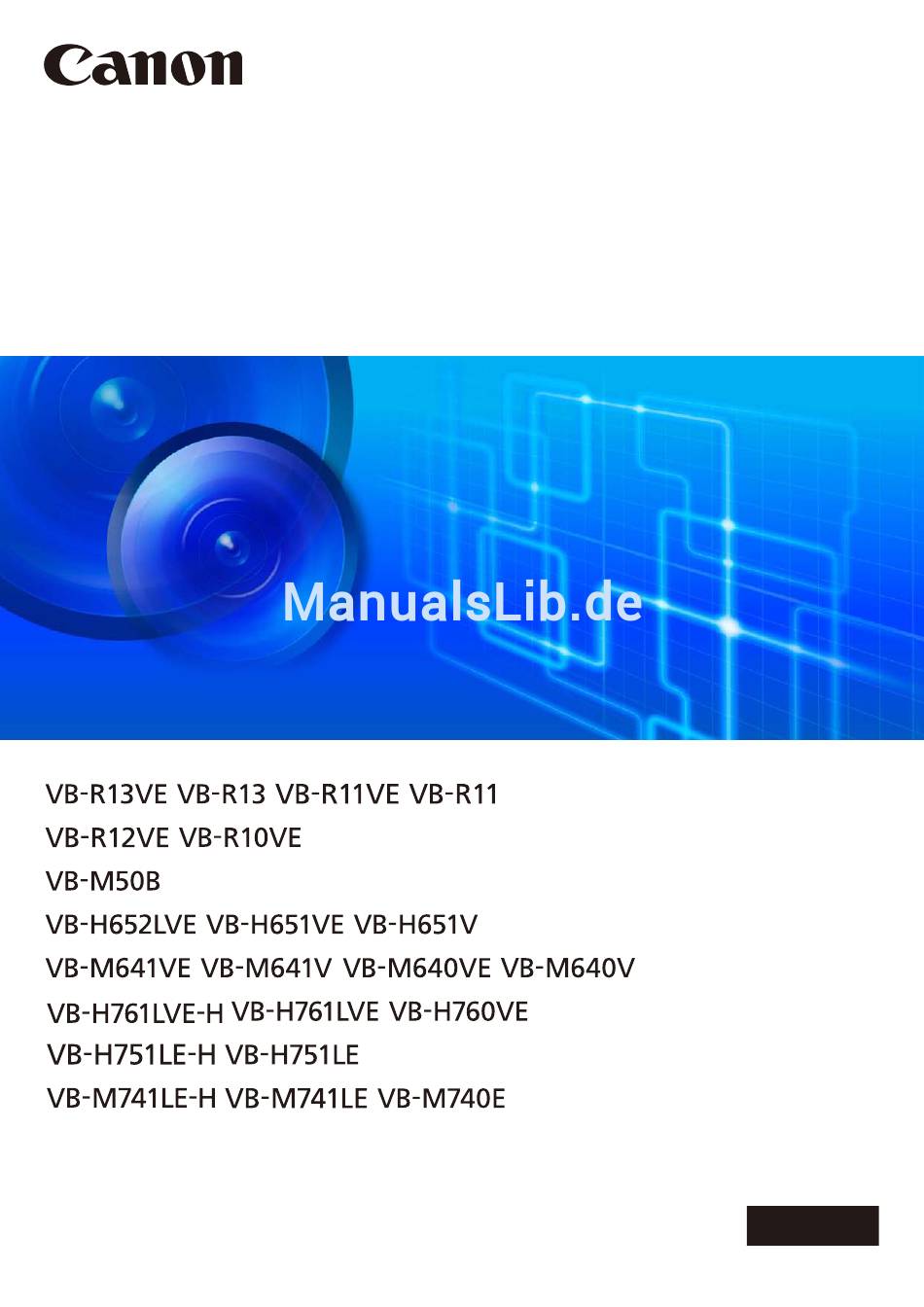

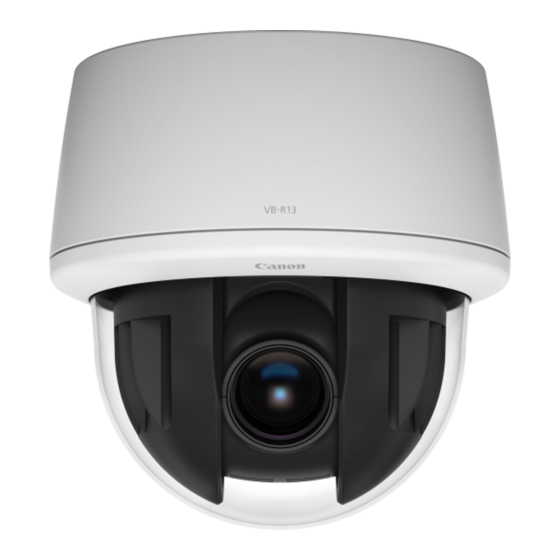

Seite 1 Netzwerkkamera Bedienungsanleitung DEUTSCH Lesen Sie die Bedienungsanleitung, bevor Sie die Netzwerkkamera verwenden.
Seite 2: Einführung
Einführung Vielen Dank, dass Sie sich für eine Netzwerkkamera von Canon entschieden haben (die im Folgenden als „ die Kamera“ bezeichnet wird)*. In dieser Bedienungsanleitung werden die Kameraeinstellungen und -funktionen beschrieben. Lesen Sie diese Anleitung bitte vor Verwendung der Kamera sorgfältig durch. Lesen Sie außerdem die Datei im Ordner „LICENSE“ auf der Installations-CD-ROM.
Seite 3: Hinweise Zur Lizenzvereinbarung Für Mitgelieferte Software
überwachten Personen gut sichtbar sind und darüber informieren, dass das Produkt sowohl Bild- als auch Tonaufnahmen macht. Bitte beachten Sie, dass Canon im Falle eines Konflikts zwischen einem Anwender und einer beliebigen Drittpartei hinsichtlich der Installation des Produkts oder der Kamera- und/oder Audioüberwachung keinerlei Haftung übernimmt.
Seite 4: Sicherheits-Ausfuhrkontrolle
Unter GPL und LGPL lizenzierte Software Der Quellcode ist gemäß GPL/LGPL frei verfügbar. Setzen Sie sich diesbezüglich ggf. mit uns unter nvsossg@canon.co.jp in Verbindung, und geben Sie folgende Informationen in Englisch oder Japanisch an: 1. Produktname und Firmwareversion 2. Name des gewünschten Softwaremoduls/der gewünschten Softwaremodule Dieser Quellcode steht Ihnen mindestens drei Jahre ab dem Kaufdatum dieses Produkts zur Verfügung.
Seite 5: Benutzeranleitungen
3. Bei der Erstellung dieses Dokuments wurde größter Wert auf Genauigkeit gelegt. Wenn Sie Fragen haben oder einen Kommentar abgeben möchten, wenden Sie sich bitte an Ihren Canon-Vertreter. 4. Ungeachtet der Punkte (2) und (3) übernimmt Canon keine Haftung für Folgen, die aus der Verwendung dieses Produkts resultieren.
Seite 6: Die Kameramodelle Verdeutlichende Symbole
Die Kameramodelle verdeutlichende Symbole  Die Kameramodelle verdeutlichende Symbole Erläuterungen, die sich auf bestimmte Kameramodelle beziehen, werden durch den Kameranamen und die folgenden Symbole gekennzeichnet: Symbol Kameramodell VB-R13VE, VB-R13 VB-R12VE VB-R11VE, VB-R11 VB-R10VE VB-M50B H652 VB-H652LVE H65x H651 VB-H651VE, VB-H651V...
Seite 7: Sicherheitshinweise
Sicherheitshinweise Dieser Abschnitt enthält wichtige Sicherheitshinweise zur Verwendung der Kamera, die unbedingt zu beachten bzw. befolgen sind. Anderenfalls können Verletzungen, Tod und/oder Sachschäden die Folge sein. Bitte lesen Sie die Informationen sorgfältig durch, und befolgen Sie die Anweisungen genau. Wichtige Warnhinweise Vorsicht UM DIE GEFAHR VON STROMSCHLÄGEN ZU VERMEIDEN, DÜRFEN DIE ABDECKUNGEN (AUCH AUF DER RÜCKSEITE) NICHT ENTFERNT WERDEN.
Seite 8: Sicherheitshinweise
Die Bildübertragung mit hoher Übertragungsqualität ist von verwendetem PC und Netzwerkumgebung abhängig und kann deshalb nicht garantiert werden. Canon übernimmt keine Haftung für Personen- oder Sachschäden, die aufgrund der Verwendung der Kamera mit den genannten Geräten oder Systemen entstehen. Vorsicht H652 H761 H751 M741 Schauen Sie nicht für längere Zeit aus kurzer Distanz in die Infrarotbeleuchtung.
Seite 9: Reinigen Der Kamera
Diese Funktionen sollen die Überwachung lediglich unterstützen. Sie sind jedoch keine Garantie für optimale Ergebnisse, da sie evtl. nicht mit der erforderlichen Genauigkeit arbeiten. Canon übernimmt keinerlei Haftung für Unfälle oder Schäden, die bei bzw. aus der Verwendung dieser Funktionen entstehen.
Seite 10: Entsorgung Der Kamera
Wichtig Verschmutzungen auf dem Kuppelgehäuse und der Linsenabdeckung können zu Fokusproblemen führen und/oder die Bildqualität beeinträchtigen. Die Abdeckung sollte regelmäßig gereinigt werden.  Reinigen des Objektivs Entfernen Sie Schmutz auf der Oberfläche mittels eines handelsüblichen Objektivreinigers. • Beachten Sie, dass Kratzer am Objektiv die Bildqualität beeinträchtigen können. •...
Seite 11: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ........................2 Sicherheitshinweise zu Verwendung und Betrieb (Haftungsausschluss) ......2 Hinweise zur Lizenzvereinbarung für mitgelieferte Software..........3 Marken ............................ 3 Open Source Software......................3 Sicherheits-Ausfuhrkontrolle ....................4 Benutzeranleitungen......................5 Arten von Bedienungsanleitungen..................5 Verwenden dieser Bedienungsanleitung................5 Die Kameramodelle verdeutlichende Symbole ..............6 Sicherheitshinweise ......................
Seite 12 Einrichten von Netzwerken ....................40 Überprüfen des Videos......................40 Netzwerk ohne einen DHCP-Server einrichten ..............41 Kapitel 3 Einstellen des Kamerawinkels Ablauf für die Einstellung des Kamerawinkels .............. 44 Schritt 1 Konfiguration der Kamera vor Einstellung des Kamerawinkels......44 Schritt 2 Einstellen des Kamerawinkels und des Fokus ............44 Einstellen des Kamerawinkels ..................
Seite 13 Informationen zu den einzelnen Einstellungsseiten.............. 90 Videoausgabe........................93 [Grundeinstellungen] > [Netzwerk] Konfigurieren von Netzwerkeinstellungen..............94 LAN ............................94 IPv4 ............................94 IPv6 ............................95 DNS............................96 mDNS............................ 97 [Grundeinstellungen] > [Benutzerverwaltung] Konfigurieren von Konten und Rechten ..............98 Administrator-Konto ......................98 Konto von berechtigtem Benutzer ..................
Seite 14 [Kamera] > [Panorama] Erstellen eines Panoramabilds................123 Erstellen eines Panoramabilds.................... 123 Speichern eines Panoramabilds als Bilddatei/Öffnen der Bilddatei........125 Aufnahmeeinstellungen ...................... 126 [Kamera] > [Sichtbeschränkung] Einstellen der Sichtbeschränkung ................. 127 Konfigurieren von Sichtbeschränkungen................128 [Kamera] > [Voreinstellung] Registrieren von Voreinstellungen ................. 131 Registrieren einer Voreinstellung ..................
Seite 15 [Server] > [RTP-Server] RTP-Einstellungen ....................156 RTP-Server .......................... 156 Audio-Multicast ........................156 RTP-Stream 1 bis 5 ......................157 [Videoaufzeichnung] > [Hochladen] HTTP- und FTP-Upload-Einstellungen ..............158 Videoaufzeichnungseinstellung ..................158 Allgemeine Upload-Einstellungen..................158 HTTP-Upload ........................159 FTP-Upload ......................... 160 [Videoaufzeichnung] > [E-Mail-Benachrichtigung] Einstellen der E-Mail-Benachrichtigung..............
Seite 16 Abbruch des Auto Tracking....................197 Deaktivieren von Auto Tracking ..................197 Anzeigen der Einstellungen für Erkennungsbereiche und Erkennungsergebnisse (Anzeigeoptionen) ......................198 [Ereignis] > [Intelligente Funktion] - Gemeinsam genutzte Vorgänge -............... 199 Konfigurieren von Vorgängen für „ Erkannt“ (Registerkarte [Ereignis]) ......199 Neustarten der intelligenten Funktion .................
Seite 17 [Wartung] > [Firmware aktualisieren] Aktualisieren der Kamerafirmware ................. 223 Geräteinformationen ......................223 Firmware aktualisieren ......................223 [Wartung] > [Protokoll] Prüfen/Senden von Kameraprotokolldaten ............224 Protokolle anzeigen......................224 Ereignisbenachrichtigungen....................224 Kapitel 6 Anhang Modifikatoren ....................... 228 Problembehebung....................... 230 Liste der Protokolleinträge................... 232 Protokolleinträge in der Kamera ..................
Seite 19: Kapitel 1 Einführung
Kapitel Einführung Dieses Kapitel enthält Informationen über die Kamerafunktionen, die Software und die Betriebsumgebung. Außerdem wird der Ablauf von der Vorbereitung und Einrichtung bis zur tatsächlichen Verwendung beschrieben.
Seite 20: Funktionen Der Netzwerkkamera
Funktionen der Netzwerkkamera Mit einer Netzwerkkamera können Sie nicht nur die Kamera bedienen, sondern auch Video aufzeichnen und hochladen, und mit den verschiedenen intelligenten Funktionen der Kamera eine Überwachung durchführen. Die verfügbaren Funktionen hängen jedoch vom verwendeten Modell ab. Der unten abgebildeten Tabelle können Sie entnehmen, welche Funktionen bei den jeweiligen Modellen zur Verfügung stehen.
Seite 21 M641 M640 M741 M740   Schwenken/Neigung/Zoom     Digital PTZ    Audio-E/A-Anschlüsse    Anschlüsse für externe Geräte Volle Auflösung 1280 x 960  Infrarotbeleuchtung     Kamerawinkeleinstellung*    Audioerkennung ...
Seite 22: Kamera-Software
Kamera-Software Die folgende Software ist für die effiziente Konfiguration und den effizienten Betrieb der Kamera verfügbar. Kamerabetrieb und -einstellungen Der Kamerabetrieb wird mit dem Kamera-Viewer/Mobilen Kamera-Viewer gesteuert. Die Kameraeinstellungen werden auf der Einstellungsseite angegeben.  Kamera-Viewer (S. 49)/Mobiler Kamera-Viewer Steuert die Kamera, überwacht Video und verschiedene Ereignisse. Sie können den Kamera-Viewer (hauptsächlich für Computer) und den Mobilen Kamera-Viewer (hauptsächlich für Geräte mit einer Bildschirmgröße von maximal 7 Zoll) verwenden.
Seite 23: Zusätzliche Software/Lizenzen (Separat Erhältlich)
Weitere Software und Lizenzen können bei Bedarf erworben werden.  Canon H.264 Zusätzliche Benutzerlizenz AUL-VB Zusätzliche Lizenz zur Anzeige von H.264-Video auf mehreren Computern mit dem Viewer oder Recorded Video Utility. Im Lieferumfang jeder Kamera ist eine Lizenz enthalten. Zusätzliche Lizenzen sind erforderlich, um H.264-Video von...
Seite 24  RM-64/RM-25/RM-9 Diese Software ermöglicht die Überwachung an mehreren Stellen mit Netzwerkkameras und die Anzeige, Aufzeichnung und Wiedergabe von Videos von der Kamera. Die Anzahl der Kameras, die mit RM-64/RM-25/RM-9 registriert werden können, ist unterschiedlich: Sie können jeweils 64, 25 oder 9 Kameras registrieren. Wenn Sie mehrere Speicherserver verwenden, können Sie ein Überwachungssystem einrichten, das bis zu 512 Kameras unterstützt.
Seite 25: Betriebsumgebung
Betriebsumgebung Jeweils aktuelle Informationen zu diesem Produkt, Hinweise zur Betriebsumgebung, die Bedienungsanleitung sowie Firmware, Softwarepakete usw. finden Sie auf der Canon-Website. PC-Umgebung CPU (Empfohlen) Intel Core i7-2600 oder höher Grafikkarte Nicht angegeben (Empfohlen) Speicher 2 GB oder höher (Empfohlen) Viewer-Anzeige...
Seite 26: Verifizierte Mobile Geräte (Kamera-Viewer, Einstellungsseite Und Mobiler Kamera-Viewer) - Stand Dezember 2016
Verifizierte mobile Geräte (Kamera-Viewer, Einstellungsseite und Mobiler Kamera-Viewer) – Stand Dezember 2016 Mobile Geräte Kompatible Browser Internet Explorer 11, Windows 10 Home 64-Bit Microsoft Edge* Surface 3 – Muss entsprechend konfiguriert sein, um die Verwendung von JavaScript und Webspeicher zu unterstützen –...
Seite 27: Schritte Zur Einrichtung Der Kamera
Schritte zur Einrichtung der Kamera Schritt 1 Installieren der Kamera vorbereiten Bereiten Sie die Verwendung der Kamera über ein Netzwerk vor. Installieren Sie die erforderliche Software  „Installieren der Software“ (S. 30) Prüfen/konfigurieren Sie die Sicherheitseinstellungen des Computers und des Webbrowsers.
Seite 28: Schritt 5 Verwenden Des Kamera-Viewer
Schritt 5 Verwenden des Kamera-Viewer Bedienen Sie die Kamera, während Video im Viewer angezeigt wird.  „Kamera-Viewer“ (S. 49) Kamera-Viewer Schritt 6 Anpassen der erweiterten Einstellungen entsprechend ihrer Verwendung Im Einstellungsmenü können Sie erweiterte Einstellungen – zum Beispiel für die Kamerasteuerung und -sicherheit – vornehmen und so die Einstellungen an die Verwendung der Kamera anpassen.
Seite 29: Kapitel 2 Einrichtung Der Kamera
Kapitel Einrichtung der Kamera Bereiten Sie die Kamera für die Verwendung vor, indem Sie die erforderliche Software auf dem Computer installieren und die Anfangseinstellungen für die Sicherheitseinstellungen des Webbrowsers und die Kamera konfigurieren. Greifen Sie nach der Ersteinrichtung auf die Kamera zu und prüfen Sie, ob die Videoanzeige ordnungsgemäß funktioniert.
Seite 30: Installieren Der Software
Installieren der Software Installieren Sie die erforderliche Software mit der im Lieferumfang der Kamera enthaltenen Installations-CD-ROM. Erforderliche Software Sie benötigen die folgende Software: • Camera Management Tool (S. 37) • Recorded Video Utility • .NET Framework 3.5 SP1/.NET Framework 4.5 (nicht erforderlich, wenn bereits auf dem Computer installiert) Hinweise Sind .NET Framework 3.5 SP1/.NET Framework 4.5 nicht auf dem Computer installiert, wird vom Installationsprogramm automatisch die Version installiert, die für die auf dem Computer verwendete Version von Internet Explorer geeignet ist.
Seite 31 Wählen Sie die Installationsmethode aus. Bestätigen Sie die zu installierende Software bzw. wählen Sie sie aus. Wenn Sie [Einfache Installation] auswählen, bestätigen Sie die zu installierende Software und klicken Sie auf [Weiter]. Wenn Sie [Benutzerdefinierte Installation] auswählen, wählen Sie die zu installierende Software aus und klicken Sie auf [Weiter].
Seite 32 Lesen Sie sich die Benutzerlizenzvereinbarung durch, und klicken Sie auf [Ja], wenn Sie sie annehmen. Die Installation wird gestartet. Klicken Sie auf [Beenden] oder [Neu starten]. Die Symbole für das Camera Management Tool und das Recorded Video Utility werden auf dem Desktop angezeigt.
Seite 33: Prüfen/Konfigurieren Der Sicherheitseinstellungen
Prüfen/Konfigurieren der Sicherheitseinstellungen Die Kamerakonfiguration und der Kamerabetrieb sind eventuell blockiert, je nach Sicherheitsfunktionen des Betriebssystems und des Webbrowsers. Ändern oder prüfen Sie vorab die Sicherheitseinstellungen. Prüfen der Firewall-Einstellungen Um die Software auf der Installations-CD-ROM auf Computern zu verwenden, auf denen eine Windows-Firewall aktiviert ist, müssen Sie ggf.
Seite 34: Einstellungen Unter Windows Server
Klicken Sie auf [Einstellungen ändern] > [Andere App zulassen]. Wählen Sie die zu verwendende Software aus, beispielsweise [Camera Management Tool], und klicken Sie auf [Hinzufügen]. Einstellungen unter Windows Server  Hinzufügen der IP-Adresse der Kamera als vertrauenswürdige Site Wenn die Sicherheitsstufe für Internet-Sites und Intranet-Sites auf [Hoch] eingestellt ist, müssen Sie die IP-Adresse der Kamera zur Liste vertrauenswürdiger Sites hinzufügen.
Seite 35 Klicken Sie auf [Vertrauenswürdige Sites] > [Sites]. Das Dialogfeld [Vertrauenswürdige Sites] wird angezeigt. Geben Sie unter [Diese Website zur Zone hinzufügen] die IP-Adresse der Kamera ein und klicken Sie anschließend auf [Hinzufügen]. Hinweise • Deaktivieren Sie das Kontrollkästchen [Für Sites dieser Zone ist eine Serverüberprüfung (https:) erforderlich], falls es aktiviert ist. Die IP-Adresse der Kamera wird zur Liste [Websites] hinzugefügt.
Seite 36 Öffnen Sie die [Systemsteuerung] und klicken Sie dann auf [Hardware]. Klicken Sie auf [Sound]. Das Dialogfeld [Der Audiodienst wird nicht ausgeführt] wird angezeigt. Klicken Sie auf [Ja]. Daraufhin wird das Dialogfeld [Sound] angezeigt. Kontrollieren Sie auf der Registerkarte [Wiedergabe], ob ein Audiogerät installiert wurde. Falls kein Audiogerät installiert ist, ziehen Sie das Benutzerhandbuch Ihres Computers zurate.
Seite 37: Konfigurieren Der Anfangseinstellungen Der Kamera
Konfigurieren der Anfangseinstellungen der Kamera Zum Verwenden einer Kamera müssen Sie zuerst das Administrator-Konto für die Kamera festlegen. Anschließend müssen die Netzwerkeinstellungen konfiguriert werden und anschließend Kamera und Computer über das Netzwerk verbunden werden. Konfigurieren Sie diese Einstellungen mit dem Camera Management Tool. In diesem Abschnitt wird beschrieben, wie Sie mit dem Camera Management Tool die Anfangseinstellungen, wie Administrator und Netzwerkeinstellungen, für eine Kamera mit Werksvoreinstellungen konfigurieren.
Seite 38 Klicken Sie auf das Symbol [Kameras suchen]. Das Dialogfeld [Kameras suchen] wird angezeigt. Suche nach einer Kamera. R12 M50 H65x H76x H751 Klicken Sie auf [Suchen]. R10 M64x M74x Geben Sie das werkseitig festgelegte Kennwort „camera“ unter [Admin-Kennwort] ein und klicken Sie anschließend auf [OK].
Seite 39 Legen Sie den Administrator-Name und das Admin-Kennwort fest. (1) [Administrator-Name] Verwenden Sie für den Administrator-Name nur alphanumerische Zeichen, Bindestrich und Unterstrich. (2) [Admin-Kennwort] Geben Sie das Admin-Kennwort ein. (3) [Administratorkennwort bestätigen] Geben Sie zur Bestätigung das Admin-Kennwort hier noch einmal ein. Klicken Sie auf [OK].
Seite 40: Einrichten Von Netzwerken
Einrichten von Netzwerken Konfigurieren Sie die Netzwerkeinstellungen der Kamera. Wählen Sie die Kamera in der Kameraliste aus, klicken Sie in [Kameraeinstellungen] > [Kameragrundeinstellungen] auf [Netzwerk] und konfigurieren Sie die Einstellungen. Mit dem Camera Management Tool können Sie auch mehrere Kameras aus der Kameraliste für die Konfiguration auswählen. Überprüfen des Videos Greifen Sie nach der Konfiguration der Anfangseinstellungen auf die Kamera zu, um zu überprüfen, ob Video richtig angezeigt wird.
Seite 41: Netzwerk Ohne Einen Dhcp-Server Einrichten
Hinweise Der Webbrowser wird erst gestartet, wenn für den [Verbindungsstatus] [Verb. mögl.] oder [Verb. mögl. (Fehler)] angezeigt wird. Netzwerk ohne einen DHCP-Server einrichten R12 M50 H65x H76x H751 Kameras mit Werksvoreinstellungen sind konfiguriert, eine IP-Adresse vom DHCP-Server zu beziehen. Sie können auf eine mit einer Netzwerkumgebung verbundene Kamera jedoch auch ohne Antwort des DHCP-Servers zugreifen, indem Sie eine spezifische IP-Adresse (192.168.100.1) eingeben.
Seite 42 Geben Sie den Administrator-Name und das Admin-Kennwort ein, und klicken Sie auf [Übernehmen]. Nach dem Neustart der Kamera wird die Einstellungsseite angezeigt und Sie können die Einstellungen konfigurieren.
Seite 43: Kapitel 3 Einstellen Des Kamerawinkels
Kapitel Einstellen des Kamerawinkels H651 M64x H751 M74x Stellen Sie nach dem Installieren der Kamera den Kamerawinkel ein, während Sie das auf der Einstellungsseite angezeigte Video prüfen.
Seite 44: Ablauf Für Die Einstellung Des Kamerawinkels
Ablauf für die Einstellung des Kamerawinkels Passen Sie den Kamerawinkel während der Kamerainstallation oder nach einem Wechsel des Installationsorts an. Die Kamerawinkeleinstellungen werden durch Zugriff auf die Einstellungsseite konfiguriert (S. 86). H651 M64x Wichtig Die Funktion [Kamera] > [Kamerawinkel] auf der Einstellungsseite ist für die Anpassung während der Kamerainstallation und nicht für eine regelmäßige Benutzung gedacht.
Seite 45: Einstellen Des Kamerawinkels
Einstellen des Kamerawinkels H651 M64x Wählen Sie [Kamera] > [Kamerawinkel] auf der Einstellungsseite aus, um Schwenkung, Neigung, Zoom, Drehung und Fokus festzulegen. Wichtig • Wenn Sie mit der Einstellung des Kamerawinkels beginnen, wird die Verbindung von mit der Kamera verbundenen Viewern und verbundener Aufzeichnungssoftware getrennt.
Seite 46: Einstellen Von Kamerawinkel Und Zoom
(9) [Kontrollassistent-Korrektur] Wenn Sie auf [Ausführen] klicken während die Steuerungshilfeanzeige nicht dem tatsächlichen Kamerawinkel entspricht, wird ein Vorgang zur Bestätigung des tatsächlichen Kamerawinkels ausgeführt, und die Position der Steuerungshilfeanzeige wird automatisch korrigiert. Die Korrektur dauert etwa eine Minute. (10) [Kameraeinstellungen] Bedienung des Fokus.
Seite 47: Einstellen Des Fokus
Digitaler Zoombereich Steuert die Drehung. Klicken Sie zum Einstellen des Kamerawinkels mit dem Schieberegler [Drehung] auf den Schieberegler oder ziehen Sie die Registerkarte zum Anpassen der Kamera in einen Winkel, in dem das Subjekt im Video horizontal ist.  Einstellen des Kamerawinkels durch Klicken auf das Video Wenn Sie auf eine beliebige Stelle im Videoanzeigebereich klicken, wird der Kamerawinkel auf diese Stelle ausgerichtet.
Seite 48 [Fokus] Wählen Sie hier den Fokus aus. [Auto] Passt automatisch den Fokus an. [Manuell] Sie können die Schaltflächen [Nah] und [Weit] in [Fokus anpassen] anklicken und gedrückt halten, um den Fokus in der Nähe und in der Ferne anzupassen. Wenn Sie auf [Ausführen] in [One-Shot-AF] klicken, wird der Kamerafokus einmal automatisch eingestellt und wechselt dann in den manuellen Modus.
Seite 49: Kapitel 4 Kamera-Viewer
Kapitel Kamera-Viewer Verwenden Sie den Webbrowser, um auf den Viewer in der Kamera für Kameravorgänge, die Ansicht von Live-Video und das Prüfen des Ereignisstatus zuzugreifen.
Seite 50: Video Mit Dem Kamera-Viewer Anzeigen
Video mit dem Kamera-Viewer anzeigen Sie können den Kamera-Viewer starten, um Benutzer zu wechseln und den Status der Kamera sowie die Videoanzeige zu prüfen/konfigurieren. Hinweise Wenn Sie ein anderes Fenster oder eine andere Registerkarte öffnen, während eine authentifizierte Webseite angezeigt wird, gehen die Authentifizierungsinformationen möglicherweise verloren.
Seite 51 Geben Sie den Benutzername und das Kennwort ein (S. 38) und klicken Sie auf [OK]. Der Kamera-Viewer wird angezeigt.  Benutzerauthentifizierung Wenn Sie den Viewer und die Einstellungsseite verwenden, wird ein Authentifizierungsbildschirm angezeigt und Sie werden aufgefordert, einen Benutzernamen und ein Kennwort einzugeben. Bei Eingabe eines falschen Benutzernamens oder Kennworts ist die Verbindung mit der Kamera nicht möglich.
Seite 52: Wechsel Zum Administrator Oder Einem Berechtigten Benutzer
Wichtig • Ändern Sie das Admin-Kennwort regelmäßig, um die Systemsicherheit zu verbessern. Vergessen Sie das neue Kennwort nicht. • Wenn Sie das Administrator-Konto vergessen haben, müssen Sie die Werksvoreinstellungen wiederherstellen (S. 247). Sie können jedoch keine Verbindung zur Kamera mehr herstellen, da das Administrator-Konto ebenfalls initialisiert wird. Konfigurieren Sie die Anfangseinstellungen der Kamera mit dem Camera Management Tool (S.
Seite 53 Das Benutzerauthentifizierungsfenster wird angezeigt. Geben Sie den Benutzernamen und das Kennwort ein und klicken Sie auf [OK]. Der Viewer für den Benutzer, für den die Benutzerauthentifizierung eingegeben wurde, wird angezeigt, Hinweise Wählen Sie in Umgebungen ohne Proxyserver in der [Systemsteuerung] unter [Netzwerk und Internet] > [Internetoptionen] > die Registerkarte [Verbindungen] >...
Seite 54 Privilegierte Berechtigung Kamerasteuerung Videoverteilung Audioverteilung Kamerasteuerung Kann nach dem Kann einige Viewer- Empfangen von Umfang der Administrator die Anzeige von Video Vorgänge Audio mit dem Berechtigung meisten Vorgänge mit dem Viewer durchführen. Viewer durchführen. Berechtigten Benutzern gewähren Gastbenutzern Nein gewähren Wenn ein Element in [Privilegierte Kamerasteuerung], [Kamerasteuerung] oder [Videoverteilung] auf [Aktivieren] festgelegt ist, sind die Elemente oberhalb und rechts dieses Elements ebenfalls auf [Aktivieren] festgelegt.
Seite 55: Kamera-Viewer-Bildschirm
Kamera-Viewer-Bildschirm Die benötigten Rechte für die Bedienung des Viewers werden mit den folgenden Symbolen gekennzeichnet. Administratorrechte Privilegierte Kamerasteuerung oder höhere Rechte Kamerasteuerung oder höhere Rechte Kein Symbol Videoverteilung oder höhere Rechte Audioverteilungsrechte (22) (23) (17) (18) (19) (20) (21) (22) (24) (25) (10)
Seite 56 (1) Videoanzeigebereich Hier wird das von der Kamera empfangene Video angezeigt. Schaltfläche [Verbindungswiederherstellung] Verbindung mit der Kamera wiederherstellen. Kann bedient werden, wenn der Viewer nicht mit der Kamera verbunden ist. Schaltfläche [Vollbildmodus] Das Bild wird im Vollbildmodus angezeigt (S. 62). Schaltfläche [Wechseln zwischen Bereichszoom/Zum Verschieben ziehen] Wechsel zwischen den Funktionen Bereichszoom und Zum Verschieben ziehen zum Verschieben des Videoanzeigebereichs (S.
Seite 57 (17) [Hauptmenü] Wechselt die Sprache oder den Benutzer, und wechselt die Einstellungsseite oder den Mobilen Kamera-Viewer. (A) Schaltfläche [Sprache] Wechselt die Anzeigesprache. (B) [Benutzer wechseln] Verwenden Sie diese Funktion, um sich als Administrator oder berechtigter Benutzer einzuloggen (S. 52). (C) [Einstellungsseite] Der Bildschirm wechselt zur Einstellungsseite (S.
Seite 58 (19) Menü [Kamerabetrieb] Festlegen von Schwenken/Neigung/Zoom, Fokus, Belichtung, und Tag/Nacht-Umschaltung der Kamera. H76x H76x H761 (K) Schwenken/Neigung Klicken Sie auf eine Schaltfläche, um den Winkel in Richtung des Pfeils zu bewegen (S. 69). (L) Geschwindigkeit für Schwenken/Neigung Wählen Sie die Betriebsgeschwindigkeit für die Schaltflächen zum Schwenken/Neigen aus (S. 69). M50 H76x (M) Zoom Klicken Sie auf eine Schaltfläche...
Seite 59 (20) Menü [Ereignis und Eingang/Ausgang] Ermöglicht Ihnen, die Ausgangsvorgänge und den Eingangsstatus eines externen Geräts, den Erkennungsstatus der intelligenten Funktion und den Status verknüpfter Ereignisse zu prüfen. H65x M641 H761 H751 M741 H65x M641 H761 H751 M741 H65x M641 H761 H751 M741 H65x...
Seite 60: Prüfen Von Informationen
Prüfen von Informationen Informationen wie die Framerate, die Schwenk-/Neigungs-/Zoom-Werte und Beschreibungen jeder Funktion werden in der Informationsanzeige angezeigt. Warnungen und Fehlermeldungen werden ebenfalls hier angezeigt, falls Probleme mit dem Kamerabetrieb oder den Systemen auftreten. Informationsanzeige Einzelheiten zu den angezeigten Informationen finden Sie unter „ Liste der Viewer-Meldungen“ (S. 245). Wichtig •...
Seite 61: Ändern Der Videoauflösung Und Der Anzeigegröße Für Den Empfang
(2) H.264 Aktivieren Sie diese Funktion (Option erscheint violett), um H.264-Video zu empfangen. Wenn Sie hier klicken, während das Feld deaktiviert (grau) ist, wird das Dialogfeld [CANON SOFTWARE LIZENZVEREINBARUNG] angezeigt. Klicken Sie auf [Ja], um den Bedingungen der Lizenzvereinbarung zuzustimmen.
Seite 62: Anzeige Im Vollbildmodus
Einstellung [Videoauflösungssatz] Auswählbare Anzeigegröße Anmerkungen Tatsächl. Pixel 480 x 270 1920 x 1080 / 960 x 540 / 480 x 270* 960 x 540 1920 x 1080 An Fenster anp. [Einstellungsseite] zeigt das Tatsächl. Pixel Videobild in der tatsächlich erfassten 480 x 270 Größe an.
Seite 63 (1) Schaltfläche für die Menübereichanzeige Wechsel zwischen Anzeige und Verbergen der Menüleiste. (2) Schaltfläche [Verbindungswiederherstellung] Verbindung mit der Kamera wiederherstellen. Kann bedient werden, wenn der Viewer nicht mit der Kamera verbunden ist. (3) Schaltfläche Vollbildmodus Wiederherstellung der regulären Ansicht des Videoanzeigebereichs. (4) Menü...
Seite 64 Tag/Nacht Legen Sie hier einen Aufnahmemodus fest, welcher für die Helligkeit der Kamerainstallationsumgebung geeignet ist (S. 71). M50 H761 (J) Clear-IR-Modus Auswahl, ob die Funktion Clear-IR-Modus, die Schatten und Hitzeflimmern im Hintergrund reduziert, aktiviert/deaktiviert sein soll (S. 71). (K) Wechsel zwischen Bereichszoom/Zum Verschieben ziehen Wechsel zwischen den Funktionen Bereichszoom und Zum Verschieben ziehen zum Verschieben des Videoanzeigebereichs (S.
Seite 65: Bedienung Der Kamera
Bedienung der Kamera In diesem Abschnitt wird beschrieben, welche Vorgänge und Konfiguration für den Betrieb der Kamera erforderlich sind. Dazu zählen unter anderem das Erhalten von Kamerasteuerungsrechten, das Einstellen des Winkels und des Fokus. Wichtig Sie müssen die Kamerasteuerungsrechte erhalten, um die Vorgänge und Konfiguration durchzuführen, wie sie zu Anfang dieses Abschnitts beschrieben werden.
Seite 66: Verwenden Von Schwenken/Neigung/Zoom
Wichtig • Die Steuerungsrechte können nicht mehreren Benutzern gleichzeitig zugewiesen werden. • Die Schaltfläche zum Erhalten/Freigeben der Kamerasteuerung wird für berechtigte Benutzer und Gastbenutzer angezeigt, wenn [Kamerasteuerung] in [Grundeinstellungen] > [Benutzerverwaltung] > [Benutzerberechtigung] auf der Einstellungsseite ausgewählt ist. • Der Administrator kann berechtigten Benutzern oder Gastbenutzern die Kamerasteuerungsrechte entziehen. Ebenfalls können berechtigte Benutzer Gastbenutzern die Kamerasteuerungsrechte entziehen.
Seite 67 M50 H76x Schieberegler für den digitalen Zoom und den erweiterten digitalen Zoom Wenn Sie auf der Einstellungsseite [Kamera] > [Kamera] > [Kamerasteuerung] > [Digitaler Zoom] auf [Aktivieren] einstellen (S. 107), wird der digitale Zoombereich (orange) auf dem Zoom-Schieberegler angezeigt und Sie können den digitalen Zoom verwenden.
Seite 68 Ziehen Sie einen Rahmen im Videoanzeigebereich. Ziehen Sie von links nach rechts, um einen Zoombereich zu definieren. Ziehen Sie von rechts nach links, um einen Rahmen zu zeichnen. In diesem wird dann eine Vorschau des Videoanzeigebereichs dargestellt, zu dem ausgezoomt wird. Bei der Verwendung des Bereichszoom-Modus erscheint ein Symbol (Einzoomen: ;...
Seite 69  Verwenden von [Schwenken/Neigung/Zoom] im Menü [Kamerasteuerung] R1x M50 H76x Öffnen Sie das Menü [Kamerabetrieb] und führen Sie Schwenk-, Neige- und Zoomvorgänge durch. (1) [Schwenken/Neigung] Der Kamerawinkel wird entsprechend der Richtung jedes Pfeils bewegt. Die Bewegung wird fortgesetzt, solange Sie die Schaltfläche gedrückt halten. Klicken Sie auf die mittlere Schaltfläche, um den Kamerawinkel zum Mittelpunkt des Bewegungsradius für Schwenken/Neigen zu bewegen.
Seite 70: Anpassen Von Video
Verwenden Sie den Rahmen im Panoramaanzeigebereich, um die Kamera zu schwenken/neigen/zoomen. Der Rahmen kennzeichnet den von der aktuellen Kamera aufgenommenen Bereich. Rahmen Durch Ziehen bewegen oder zoomen Klicken Sie innerhalb den Rahmen und ziehen Sie ihn, um die Kamera zu schwenken und zu neigen. Wenn Sie außerhalb des Rahmens klicken und ziehen, wird ein neuer Rahmen gezeichnet.
Seite 71: Verwenden Der Gegenlichtkompensation
Wichtig • Kann nicht eingestellt werden, wenn [Belichtung] auf der Einstellungsseite auf [Manuell] festgelegt ist (S. 115). • Kann nicht eingestellt werden, wenn [Schattenkorrektur] auf der Einstellungsseite auf [Auto] festgelegt ist (S. 116).  Einstellen von Clear-IR-Modus M50 H761 Durch Klicken auf die Schaltfläche [Clear-IR-Modus] wird die Funktion aktiviert (Option erscheint violett). Das Video wird in Schwarzweiß...
Seite 72: Verwenden Von Voreinstellungen Oder Der Ausgangsposition
Verwenden von Voreinstellungen oder der Ausgangsposition Sie können die Kamera mithilfe einer Voreinstellung oder Ausgangsposition steuern, die Sie vorher in der Kamera registriert haben. Wenn Sie auf das Menü zur Auswahl von Voreinstellungen klicken und eine Voreinstellung aus der angezeigten Liste wählen, wird die Kamera auf die registrierte Einstellung der ausgewählten Voreinstellung eingestellt.
Seite 73: Viewer Ptz Und Digital Ptz
Viewer PTZ und Digital PTZ Viewer PTZ und Digital PTZ sind beides Funktionen, die ein einfaches Schwenken, Neigen und Zoomen mit dem digitalen Zoom ermöglichen. M50 H65x M64x H76x H751 M74x Viewer PTZ Digital PTZ Vergrößert den angegebenen Teil des von der Kamera Überträgt nur den beschnittenen Teil des gesamten übertragenen Videos und zeigt diesen im Viewer an.
Seite 74: Zuschneiden Und Anzeigen Eines Bildteilbereichs (Digital Ptz)
Vorschaurahmen Bewegen Sie den Rahmen zum Bereich, den Sie vergrößern möchten, und passen Sie die Größe des Rahmens wie gewünscht an. Durch Ziehen bewegen oder Größe ändern. Klicken Sie in den Rahmen und ziehen Sie ihn, um den Vorschaurahmen zu bewegen. Wenn Sie außerhalb des Rahmens klicken und ziehen, wird ein neuer Vorschaurahmen gezeichnet.
Seite 75 Hinweise Wenn Sie Digital PTZ während des Empfangs von H.264-Video aktivieren, wird das empfangene Video in JPEG umgewandelt. Zuschneiden von Video mit dem Bereich für Digital PTZ Klicken Sie erneut auf die Schaltfläche [Digital PTZ]. Die Schaltfläche [Digital PTZ] wird aktiviert (violett) und der Bereich für Digital PTZ wird am Anzeigebereich der Steuerung angezeigt.
Seite 76 M50 H76x Wichtig Selbst wenn der Kamerawinkel durch einen Schieberegler oder eine Voreinstellung geändert wird, bleibt die Position des Vorschaurahmens für die Digital PTZ-Bildanzeige gleich. Hinweise Digital PTZ verwendet digitalen Zoom, d. h. je höher die digitale Zoomtiefe, desto schlechter die Videoqualität. H65x M64x H76x H751 M74x Verwenden von Voreinstellungen oder der Ausgangsposition Sie können den Bereich für Digital PTZ mit einer registrierten Voreinstellung oder Ausgangsposition angeben.
Seite 77: Speichern Von Standbildern
Speichern von Standbildern Sie können Standbilder aufzeichnen während Sie Video im Videoanzeigebereich prüfen. Klicken Sie im gewünschten Moment einfach auf die Schaltfläche [Standbild], um ein Standbild aufzuzeichnen. Der Standbildbereich wird im Anzeigebereich der Steuerung geöffnet und das im Moment des Klicks auf die Schaltfläche aufgezeichnete Standbild wird angezeigt.
Seite 78: Aufzeichnen Von Video Auf Eine Speicherkarte
Aufzeichnen von Video auf eine Speicherkarte Sie können das im Videoanzeigebereich angezeigte Video manuell auf eine in der Kamera eingesetzte Speicherkarte aufzeichnen. Hinweise • Sie können manuell Videodaten aufzeichnen, wenn die folgenden Bedingungen erfüllt sind. – Die in der Kamera eingesetzte Speicherkarte ist installiert. –...
Seite 79: Bestätigen Aufgezeichneter Videos
Bestätigen aufgezeichneter Videos Verwenden Sie das Recorded Video Utility, um das manuell auf einer Speicherkarte aufgezeichnete Video zu bestätigen und wiederzugeben. Weitere Informationen finden Sie in der Bedienungsanleitung für das Recorded Video Utility.
Seite 80: Audioübertragung
Audioübertragung R11 M50 H65x M641 H761 H751 M741 Öffnen Sie das Menü [Video und Audio], um den Audioempfang von den Kameras, die Audioübertragung vom Viewer und die jeweilige Lautstärke einzustellen. Empfangen von Audiosignalen Sie können Audiosignale vom Mikrofon der Kamera empfangen und es im Viewer wiedergeben. Klicken Sie im Menü...
Seite 81 Klicken Sie auf die Schaltfläche [Audioübertragung]. Die Audioübertragung startet. Das Schaltflächensymbol [Audioübertragung] wechselt bei der Übertragung von Audiosignalen zu aktiv (violett). Stellen Sie in [Eingangslautstärke] die Lautstärke mit dem Schieberegler ein. Hinweise • Zur Übertragung von Audiosignalen müssen Sie zunächst auf der Einstellungsseite unter [Server] > [Audioserver] > [Audioempfang vom Viewer] auf [Aktivieren] einstellen (S.
Seite 82: Prüfen Des Status Der Ereigniserkennung
Prüfen des Status der Ereigniserkennung Im Menü [Ereignis und Eingang/Ausgang] können Sie die Ausgabe eines externen Geräts bearbeiten und den Status von Eingangs-/Ausgangsvorgängen eines externen Geräts, intelligente Funktionen und das Auftreten verknüpfter Ereignisse überprüfen. Konfigurieren der Ausgänge für externe Geräte R11 M50 H65x M641 H761 H751 M741 Sie können die Ausgabe des auf der Einstellungsseite in [Ereignis] >...
Seite 83 Wenn ein Name in [Name der Erkennungseinstellungen] in [Ereignis] > [Intelligente Funktion] auf der Einstellungsseite eingegeben wird (S. 182) , wird dieser Name in [Einstellung 1] - [Einstellung 15] angezeigt. Beispiel: Einstellung 1: Videoerkennung EIN Weitere Einstellungen: Videoerkennung AUS Hinweise Das auf den Erkennungsstatus hinweisende Symbol wird –...
Seite 85: Kapitel 5 Einstellungsseite
Kapitel Einstellungsseite Auf der Einstellungsseite können Sie alle für die Verwendung der Kamera erforderlichen Einstellungen konfigurieren. Konfigurieren Sie die Einstellungen auf der Einstellungsseite entsprechend der geplanten Verwendung der Kamera, bevor Sie die Kamera verwenden. Auf der Einstellungsseite finden sich auch Menüs zur Verwendung während die Kamera in Betrieb ist, beispielsweise die Kamerawartung.
Seite 86: Hinweise Zur Verwendung Der Einstellungsseite
Hinweise zur Verwendung der Einstellungsseite Dieser Abschnitt enthält Informationen über die Bedienung bis zur Anzeige der Einstellungsseite sowie über allgemeine Funktionen der Einstellungsseite. Hinweise • Die Einstellungsseite kann nur von Administratoren verwendet werden. • Verwenden Sie das Camera Management Tool zuerst, um das Administrator-Konto und die Netzwerkeinstellungen zu konfigurieren (S. 38). Zugreifen auf die Einstellungsseite Geben Sie die IP-Adresse direkt im Camera Management Tool (S.
Seite 87: Allgemeine Funktionen Der Einstellungsseite
Wichtig • Wenn Sie ein anderes Fenster oder eine andere Registerkarte öffnen, während eine authentifizierte Webseite angezeigt wird, gehen die Authentifizierungsinformationen möglicherweise verloren. Geben Sie in dem Fall die Authentifizierungsinformationen erneut ein. • Um die Sicherheit zu gewährleisten, schließen Sie den Webbrowser, nachdem Sie die Einstellungen auf der Einstellungsseite festgelegt und den Kamera-Viewer verwendet haben.
Seite 88: Bedienung Des Videoanzeigebereichs
Wichtig Verwenden Sie zum Navigieren auf den Einstellungsseiten NICHT die Schaltflächen [Zurück] bzw. [Weiter] im Webbrowser. Dadurch können geänderte Einstellungen zurückgesetzt oder unbeabsichtigte Änderungen gespeichert werden.  Hilfe Wenn Sie links neben einem Einstellungselement auf [Hilfe] klicken, werden weitere Informationen angezeigt. ...
Seite 89 (1) Videoanzeigebereich Hier wird das Kameravideo angezeigt. Verwenden Sie die Maus, um die Bereiche festzulegen usw. Die Aktionen im Videoanzeigebereich sind die gleichen wie im Viewer (S. 66). Sie können die folgenden Aktionen ausführen, während der Cursor im Videoanzeigebereich für einige Einstellungsseiten [+] ist.
Seite 90: Informationen Zu Den Einzelnen Einstellungsseiten
Informationen zu den einzelnen Einstellungsseiten Dieser Abschnitt enthält einen Überblick über die einzelnen Elemente im Einstellungsmenü und über jedes Untermenü. Die Menüs [Grundeinstellungen], [Video und Audio], [Video] und [Videoaufzeichnung] verfügen jeweils über ein Untermenü [Video]; die Funktionen sind jedoch bei allen gleich. Diese Funktionen können in jedem der Menüs festgelegt werden. Die Einstellungen werden dann in allen Untermenüs von [Video] übernommen.
Seite 91 Video- und Audio • Video (S. 102) • ADSR (S. 141) H65x H751 M741 M641 H761 ADSR ist die Abkürzung für „ Area-specific Data Size Reduction“. Hiermit wird die Datengröße des übertragenen H.264- Videos reduziert, indem die Videoqualität von nicht spezifizierten Flächen verringert wird.
Seite 92 • Firmware aktualisieren (S. 223) Führen Sie Firmware-Aktualisierungen aus. • Protokoll (S. 224) Zeigen Sie Protokolle an und konfigurieren Sie Protokollbenachrichtigungen. Benutzerseite Link zur Webseite, die vom Benutzer angepasst wird. Für Informationen über die Benutzerseite wenden Sie sich bitte an den Kundendienst von Canon.
Seite 93: Videoausgabe
Videoausgabe H652 Wenn die analoge Videoausgabe für die Kamera aktiviert ist, wird in den folgenden Untermenüs der Einstellungsseite eine Meldung angezeigt. – Video, Anfangseinstellungen, Fokus für Tag/Nacht-Modus, Voreinstellung, Voreinstellungstour, ADSR, Privatsphärenmaske, RTP-Server, Upload, Speicherkarte, Intelligente Funktion Die Videoausgabe startet die Kamera nach 30 Minuten neu. Nach dem Neustart wird die Videoausgabe deaktiviert und die Untermenüs können konfiguriert werden.
Seite 94: [Grundeinstellungen] > [Netzwerk] Konfigurieren Von Netzwerkeinstellungen
[Grundeinstellungen] > [Netzwerk] Konfigurieren von Netzwerkeinstellungen Netzwerkeinstellungen für die Verbindung mit der Kamera Hier können folgende Einstellungen konfiguriert werden: • LAN • IPv4 • IPv6 • DNS • mDNS Wichtig Werden Netzwerkeinstellungen geändert, können Sie evtl. nicht mehr über den aktiven Webbrowser auf die Kamera zugreifen. In diesem Fall wird bei Klicken auf [Übernehmen] bzw.
Seite 95: Ipv6
Wichtig • Wenn Sie die IPv4-Adresse manuell einstellen, erfahren Sie die [IPv4-Adresse], [Subnetzmaske] und [IPv4-Standard-Gateway- Adresse] bei Ihrem Systemadministrator. • Wenn eine Einstellung – [IPv4-Adresse], [Subnetzmaske] oder [IPv4-Standard-Gateway-Adresse] – falsch ist, erhalten Sie über das Netzwerk evtl. keinen Zugriff auf die Kamera. Setzen Sie in diesem Fall die Adresse mit dem Camera Management Tool zurück (S. 40). [Einstellungsmethode für die IPv4-Adresse] Wählen Sie hier die Methode zum Einstellen der IPv4-Adresse aus.
Seite 96: Dns
[IPv6-Standard-Gateway-Adresse] Geben Sie eine Standard-Gateway-Adresse ein, wenn unter [Auto(RA)] [Deaktivieren] festgelegt ist. Legen Sie unbedingt die Standard-Gateway-Adresse fest, wenn Sie die Kamera mit einem anderen Subnetz verbinden als den Viewer. [IPv6-Adresse (Auto)] Wenn unter [IPv6] [Aktivieren] und unter [Auto (RA)] sowie [Auto (DHCPv6)] [Aktivieren] festgelegt ist, wird hier eine automatisch abgerufene Adresse angezeigt.
Seite 97: Mdns
mDNS Hier werden Einstellungen für die Verwendung von Multicast-DNS konfiguriert. Wenn Sie mDNS verwenden, werden die IP- Adresse und der Hostname der Kamera an andere Hosts im Netzwerk übertragen. [mDNS verwenden] Wählen Sie diese Option aus, um mDNS zu aktivieren oder zu deaktivieren.
Seite 98: [Grundeinstellungen] > [Benutzerverwaltung] Konfigurieren Von Konten Und Rechten
[Grundeinstellungen] > [Benutzerverwaltung] Konfigurieren von Konten und Rechten Sie können das Administrator-Konto ändern, neue berechtigte Benutzer hinzufügen und die Rechte für berechtigte Benutzer und Gastbenutzer festlegen. Einzelheiten zu Benutzerrechten finden Sie unter „ Kamera-Viewer-Zugriffsbeschränkungen“ (S. 53). [Benutzerverwaltung] ist gleich der Option [Sicherheit] > [Benutzerverwaltung]. Die auf einer Seite [Benutzerverwaltung] konfigurierten Einstellungen werden auf der anderen übernommen.
Seite 99: Benutzerberechtigung
[Benutzerliste] Zeigt eine Liste der hinzugefügten berechtigten Benutzer an. Mit den ▲▼ -Schaltflächen rechts können Sie die Reihenfolge der Liste verändern. Um einen berechtigten Benutzer von der Liste zu löschen, wählen Sie den Benutzer aus und klicken Sie auf [Löschen]. Benutzerberechtigung Festlegen der Rechte für berechtigte Benutzer und Gastbenutzer.
Seite 100: [Grundeinstellungen] > [Datum/Uhrzeit] Einstellen Von Datum/Uhrzeit
[Grundeinstellungen] > [Datum/Uhrzeit] Einstellen von Datum/Uhrzeit Einstellen von Datum und Uhrzeit der Kamera Hier können folgende Einstellungen konfiguriert werden: • Aktuelle Werte von Datum/Uhrzeit • Einstellungen Aktuelle Werte von Datum/Uhrzeit Datum und Uhrzeit der Kamera werden hier angezeigt. Einstellungen Stellen Sie die Methode zum Einstellen von Datum und Uhrzeit, Zeitzone und Sommerzeit für die Kamera ein. [Einstellungsmethode] Hier wählen Sie die Methode zum Einstellen von Datum und Uhrzeit aus.
Seite 101 [Mit Computer-Systemzeit synchr.] Datum und Uhrzeit werden mit dem Datum und der Uhrzeit des Computers synchronisiert, der gerade auf die Kamera zugreift. Nach Klicken auf [Übernehmen] wird die [Einstellungsmethode] automatisch auf [Manuell einstellen] gesetzt. Die [Zeitzone] wird nicht automatisch ausgewählt. Sie müssen sie also ggf. einstellen. Hinweise •...
Seite 102: [Grundeinstellungen] > [Video] Einstellen Von Videoauflösung Und Qualität
[Grundeinstellungen] > [Video] Einstellen von Videoauflösung und Qualität Allgemeine Videoeinstellungen, beispielsweise Auflösung und Qualität der von der Kamera übertragenen JPEG- und H.264-Videos. [Video] entspricht [Video] in [Video und Audio] und [Videoaufzeichnung]. Alle Einstellungen, die in einem der Untermenüs [Video] konfiguriert werden, werden auch in den anderen Untermenüs [Video] übernommen. Hier können folgende Einstellungen konfiguriert werden: •...
Seite 103: Jpeg
R12 H65x H76x H751 [Videoauflösungssatz] Kategorie Seitenverhältnis [1920 x 1080 / 960 x 540 / 480 x 270] 1080p 16:9 [1280 x 720 / 640 x 360 / 320 x 180] 720p 16:9 [1280 x 960 / 640 x 480 / 320 x 240] Wichtig Durch Ändern der Auswahl unter [Videoauflösungssatz] und Klicken auf [Übernehmen u.
Seite 104: H.264(2)
[Framerate (fps)] Wählen Sie die Video-Framerate aus. [I-Bildintervall (Sek.)] Wählen Sie das Intra-Bild-Intervall für H.264-Video aus. Wichtig • Wenn [H.264(1)]- oder [H.264(2)]-Video für das Aufzeichnen auf einer Speicherkarte und für den Upload verwendet wird, gelten für die Einstellung die folgenden Einschränkungen. –...
Seite 105: [Grundeinstellungen] > [Viewer] Konfigurieren Des Viewers
[Grundeinstellungen] > [Viewer] Konfigurieren des Viewers Konfigurieren Sie Start, Autorisierung und Ansicht des Viewer. Hier können folgende Einstellungen konfiguriert werden: • Allgemein • Viewer-Einstellungen Allgemein [Standardseite] Legt die Einstellungsseite oder den Viewer als erste anzuzeigende Seite fest, wenn die Kamera verbunden wird. Wenn andere Benutzer als der Administrator den Viewer verwenden, legen Sie die [Standardseite] auf [Viewer anzeigen] fest.
Seite 106 Legen Sie fest, ob Gastbenutzer H.264-Video empfangen dürfen. Wenn Sie [Aktivieren] auswählen, wird die Schaltfläche [H.264] angezeigt, auch wenn ein Gastbenutzer eine Verbindung mit dem Viewer herstellt (S. 57). Wenn Sie [Aktivieren] auswählen, wird das Dialogfeld [CANON SOFTWARE LIZENZVEREINBARUNG] angezeigt. Klicken Sie auf [Ja], um den Bedingungen der Lizenzvereinbarung zuzustimmen.
Seite 107: [Kamera] > [Kamera]
[Kamera] > [Kamera] Einstellen der allgemeinen Kamerasteuerung Einstellungen für den Kameranamen und externe Eingabe-/Ausgabegeräte sowie für die Verwendung und Installation der Kamera. Hier können folgende Einstellungen konfiguriert werden: • Kameraname • Kamerasteuerung • Tag/Nacht (wenn Auto festgelegt ist) • Clear-IR-Modus •...
Seite 108 [Bildstabilisator] Wählen Sie diese Option aus, um die Reduktion von Unschärfen im Video, die durch Erschütterungen der Kamera entstehen, zu aktivieren oder zu deaktivieren. Ist das Bild bei Auswahl von [Ein 1] weiterhin unscharf, wählen Sie [Ein 2] aus. Bei aktiviertem Bildstabilisator ist der Anzeigewinkel schmaler und das Bildrauschen stärker als wenn er nicht verwendet wird. Wichtig •...
Seite 109: Tag/Nacht (Wenn Auto Festgelegt Ist)
Hinweise Wenn Sie für Autom. umdrehen [Aktivieren] einstellen, sind einige Einstellungen unter [Sichtbeschränkung] deaktiviert (S. 128). Schwenken: 180° Schwenken: 180° Schwenken: 180° Schwenken: 0° Neigung: -50° Neigung: -90° Neigung: -100° Neigung: -50°  Schwenken: 0° Neigung: -80° Überschreitet der Neigungswinkel 100°, wird Autom. umdrehen aktiviert und das Bild sowie die Koordinaten umgedreht.
Seite 110: Clear-Ir-Modus
Clear-IR-Modus H761 Wenn [Aktivieren] für [Clear-IR-Modus] (S. 118) festgelegt ist, legen Sie die Zeit für das Einschalten des Infrarotlichts fest. Dies kann die Lichtreflexion durch starke Lichtquellen usw. im Dunkeln reduzieren. [Infrarotlicht-Einschaltzeit] Wählen Sie für die Einschaltzeit für die Infrarotbeleuchtung [Immer] oder [Zeit angeben] aus. Wenn Sie [Zeit angeben] auswählen, legen Sie die Zeiten für das Ein- und Ausschalten der Infrarotbeleuchtung unter [Infrarotlicht-Einschaltzeit] und [Infrarotlicht-Ausschaltzeit] fest.
Seite 111 [Gerätename (alphanumerische Zeichen)]/[Gerätename (Unicode-Zeichen)] Geben Sie den Namen des Geräts ein, das mit dem Ausgangsanschluss für externe Geräte verbunden werden soll. Wenn Sie [Gerätename (Unicode-Zeichen)], [Gerätename (Unicode-Zeichen)] verwenden, werden die Kameras im RM Viewer und im Menü [Ereignis und Eingang/Ausgang] des Kamera-Viewers vor [Gerätename (alphanumerische Zeichen)] aufgeführt.
Seite 112: [Kamera] > [Anfangseinst.] Einstellen Der Anfangsvideoeinstellungen
[Kamera] > [Anfangseinst.] Einstellen der Anfangsvideoeinstellungen Hier werden die Anfangseinstellungen beim Starten der Kamera eingestellt, z. B. Ausgleich der Videoqualität. Wenn Sie Einstellungen ändern, werden die Einstellungen sofort im Videoanzeigebereich und im Viewer übernommen, selbst wenn Sie nicht auf [Übernehmen] klicken. Eine Nachricht bittet Sie zu bestätigen, ob Sie beim Zugreifen auf [Anfangseinst.] den aktuellen Kamerastatus als Anfangseinstellungen anzeigen möchten, wenn der aktuelle Kamerastatus von den als Anfangseinstellungen registrierten Einstellungen abweicht.
Seite 113: Kameraeinstellungen
M50 H65x M64x H76x H751 M74x [PTZ-Position (digital)] Registrieren Sie die aktuelle PTZ-Position (digital) als Anfangseinstellung. Wenn Sie [Registrieren] auswählen, wird ein gelber Rahmen im Videoanzeigebereich angezeigt. Bewegen Sie den Rahmen, um während des Startens die Beschnittposition von Digital PTZ anzugeben. H65x M64x H76x H751 M74x...
Seite 114 Mit dem folgenden Verfahren können Sie den Fokus anpassen. 1. Wählen Sie [Auto (Blendenpriorität)] in [Belichtung] und ziehen Sie den Schieberegler für die Blende ganz nach rechts, um die Blende vollständig zu öffnen. Die Tiefenschärfe verringert sich und Sie können den Fokus entsprechend anpassen. 2.
Seite 115 [One-Shot-AF] Verwenden Sie diese Funktion, wenn [Fokus] auf [Manuell] eingestellt ist. Wenn Sie auf [Ausführen] klicken, wird der Kamerafokus einmal automatisch eingestellt und wechselt dann in den manuellen Modus. [Fokus anpassen] Wenn der [Fokus] auf [Manuell] eingestellt ist, können Sie die Schaltflächen [Nah] und [Fern] anklicken und gedrückt halten, um den Fokus in der Nähe und in der Ferne anzupassen.
Seite 116 Wichtig • Bei Motiven wie Verkehrsampeln, elektronischen Anzeigetafeln usw. kann das Bild flimmern. Stellen Sie in dem Fall die [Belichtung] auf [Auto (Verschlusspriorität)] ein, und wählen Sie eine geringere Verschlusszeit als 1/100 Sekunden aus, damit sich die Situation verbessert. • Das Einstellen einer langen Verschlusszeit kann die korrekte Ausführung der intelligenten Funktion beeinträchtigen. Wählen Sie eine Verschlusszeit aus, die für die Aufnahmebedingungen und den Aufnahmezweck geeignet ist.
Seite 117 Hinweise • Die Videodatengröße erhöht sich, wenn Sie [Schattenkorrektur] auf [Auto] oder [Manuell] festlegen. • Das Bildrauschen kann stärker werden, wenn Sie die Schattenkorrektur auf [Manuell] und die Korrekturstufe auf stark festlegen. Legen Sie die Korrekturstufe auf schwach fest, um das Rauschen zu reduzieren. [Weißabgleich] Passen Sie den Weißabgleich an die Lichtquelle an, um natürliche Videofarben zu erzielen.
Seite 118 Bei der Einstellung auf [Stark] wird die Rauschreduktion gesteigert, aber sog. Geisterbilder treten mit höherer Wahrscheinlichkeit auf. Bei der Einstellung auf [Schwach] wird die Rauschreduktion verringert und die Auflösung verbessert, aber die Videodatei wird größer. [Schärfe] Wählen Sie hier eine Schärfeeinstellung aus. Bei der Einstellung [Stark] wird das Video schärfer, bei der Einstellung [Schwach] wird es weicher.
Seite 119 Wichtig M50 H761 • [Tag/Nacht] kann nicht eingestellt werden, wenn [Clear-IR-Modus] auf [Aktivieren] festgelegt ist. • Wenn Sie [Auto] verwenden, überprüfen Sie die Effektivität der Einstellung zuvor in einem gründlichen Test. • Wenn [Auto] ausgewählt ist, legen Sie [Belichtung] auf [Auto], [Auto (flimmerfrei)], [Auto (Verschlusspriorität)] oder [Auto (Blendenpriorität)] fest.
Seite 120: [Kamera] > [Fokus Für Tag/Nacht-Modus] Fokus Für Tag/Nacht-Modus
[Kamera] > [Fokus für Tag/Nacht-Modus] Fokus für Tag/Nacht-Modus Legen Sie die Fokusposition beim Wechsel Tag/Nacht fest. Der Wechsel der Fokusposition ist erforderlich, da sich die Wellenlängen von regulärer Beleuchtung, wie Leuchtstofflicht und Infrarotlicht, unterscheiden. Hier können folgende Einstellungen konfiguriert werden: •...
Seite 121: Kamerasteuerung
H65x M64x H751 H76x M74x [Lichtquelle] Wenn Sie [Für Lichtquelle korrigieren] ausgewählt haben, wählen Sie die Lichtquelle aus. [Leuchtstofflicht] Wählen Sie diese Option aus, wenn Sie die Kamera bei Leuchtstoff-, LED-, Natriumdampf- oder Quecksilberdampflicht verwenden. [Halogenlampe] Wählen Sie diese Option aus, wenn Sie die Kamera im Licht von Halogenlampen oder Glühbirnen verwenden. [Infrarotlicht (740nm)] Wählen Sie diese Option aus, wenn Sie die Kamera bei Infrarotlicht (Wellenlänge 740 nm) verwenden.
Seite 122 [Tag/Nacht] Legen Sie hier einen Aufnahmemodus fest, welcher für die Helligkeit der Kamerainstallationsumgebung geeignet ist. [Auto] Die Kamera bestimmt die Umgebungshelligkeit automatisch und wechselt in den Tag- oder Nachtmodus. [Tagmodus] Videoaufnahmen erfolgen mit normalen Farben. [Nachtmodus] Der Infrarotfilter wird entfernt und die Empfindlichkeit damit erhöht. Das Video wird schwarzweiß.
Seite 123: [Kamera] > [Panorama] Erstellen Eines Panoramabilds
[Kamera] > [Panorama] Erstellen eines Panoramabilds R1x M50 Sie können ein Panoramabild erstellen, das den ganzen von der Kamera erfassten Bereich darstellt. Erstellte Panoramabilder werden im Viewer und auf einem Teil der Einstellungsseite angezeigt. Hier können folgende Einstellungen konfiguriert werden: •...
Seite 124 Legen Sie den Panoramaerstellungsbereich mit dem Videoanzeigebereich fest. Bewegen Sie den Kamerawinkel, um den Wert für die Position im Videoanzeigebereich zu ermitteln, und legen Sie den Bereich für die Panoramaerstellung fest. [Obere Grenze]/[Untere Grenze]/[Linke Grenze]/[Rechte Grenze] Bewegen Sie den Kamerawinkel zur oberen Grenze, unteren Grenze, linken Grenze, und rechten Grenze, um die Grenzen im Videoanzeigebereich festzulegen.
Seite 125: Speichern Eines Panoramabilds Als Bilddatei/Öffnen Der Bilddatei
Erneute Aufnahme eines Bildteils: Es wird ein Gitterrahmen auf dem erstellten Panoramabild angezeigt. Führen Sie einen Rechtsklick aus während sich der Mauszeiger über dem erneut aufzunehmenden Bereich befindet und wählen Sie [Neu aufnehmen] aus, um nur diesen Bereich neu aufzunehmen. Wenn Sie das gesamte Panoramabild neu aufnehmen möchten: Klicken Sie nochmals auf [Ausführen] in [Starten].
Seite 126: Aufnahmeeinstellungen
Öffnen der Bilddatei Klicken Sie in [Von Datei laden] auf [Ausführen]. Wählen Sie im angezeigten Dialogfeld die zu verwendende Bilddatei aus und klicken Sie auf [Öffnen]. Das Panoramabild wird angezeigt. Aufnahmeeinstellungen Diese Einstellungen werden zu Beginn der Panoramabildaufnahme angewandt und wieder auf die vorherigen Einstellungen zurückgesetzt, sobald die Aufnahme abgeschlossen ist.
Seite 127: [Kamera] > [Sichtbeschränkung] Einstellen Der Sichtbeschränkung
[Kamera] > [Sichtbeschränkung] Einstellen der Sichtbeschränkung R1x M50 H76x Legen Sie den Bereich fest, den die Kamera aufnehmen kann. So können Sie mit diesem Tool beispielsweise zur Einschränkung der Zoomtiefe oder eines bestimmten Sichtwinkels bei der Veröffentlichung von Live-Videobildern Sichtbeschränkungen festlegen. Hier können folgende Einstellungen konfiguriert werden: •...
Seite 128: Konfigurieren Von Sichtbeschränkungen
Konfigurieren von Sichtbeschränkungen Legen Sie den Bereich für die Sichtbeschränkung fest und klicken Sie auf [Übernehmen], um den Aufnahmebereich des Kamera-Viewers zu beschränken. Wichtig • Wenn Sie die Installation der Kamera geändert haben, konfigurieren Sie die Einstellungen für die Sichtbeschränkung erneut. •...
Seite 129 Klicken Sie in [Teleobjektiv]/[Weitwinkel] auf [Vorschau], um den Vorschaurahmen an die Grenzen für Teleobjektiv/Weitwinkel der aktuellen Vorschaurahmen für Weitwinkel/Teleobjektiv zu bewegen. Zeigen Sie den Rahmen im Videoanzeigebereich an. Sie können den Grenzbereich für Teleobjektiv/Weitwinkel auch direkt festlegen, indem Sie den Regler auf dem Zoom-Schieberegler auf und ab bewegen.
Seite 130 (4) Vorschaurahmen (blauer Rahmen) Zeigt die aktuell angezeigte Position im Videoanzeigebereich an. Hinweise • Wenn der Vorschaurahmen (blauer Rahmen) außerhalb des von Ihnen geänderten Vorschaurahmens für Schwenken/ Neigung (roter Rahmen) positioniert ist, wird die Kameraposition in den beschränkten Sichtbereich bewegt. •...
Seite 131: [Kamera] > [Voreinstellung] Registrieren Von Voreinstellungen
[Kamera] > [Voreinstellung] Registrieren von Voreinstellungen Wenn Sie Einstellungen wie Kamerawinkel, Kameraeinstellungen (z. B. Belichtung) und Tag/Nacht-Moduswechsel als Voreinstellungen registrieren, können diese Voreinstellungen zum Übernehmen der Einstellungen auf einfache Weise von Viewern aufgerufen werden. Hier können folgende Einstellungen konfiguriert werden: •...
Seite 132 Bearbeiten Sie das Panoramabild, um den Winkel festzulegen, den Sie als Voreinstellung registrieren möchten. Der Kamerawinkel kann auch von folgenden Bildschirmen aus bearbeitet werden: M50 H76x Panoramabildschirm H65x M64x H751 M74x Digital PTZ-Bildanzeige Videoanzeigebereich Panoramabildschirm Vorschaurahmen H76x Videoanzeigebereich Panoramabildschirm Vorschaurahmen H65x M64x H751...
Seite 133 H76x H65x H651 M64x H751 H651 M74x [Schwenken/Neigen/Zoom-Position] /[Zoom-Position] /[PTZ-Position (digital)] Wählen Sie [Registrieren] aus, um den aktuellen Kamerawinkel als Voreinstellung zu registrieren. Hinweise Wenn Sie in der Voreinstellungsliste [Home] (Ausgangsposition) ausgewählt haben, wird die [Schwenken/Neigen/Zoom- Position]/[Zoom-Position]/[PTZ-Position (digital)] immer registriert. [Kameraeinstellungen] Wählen Sie [Registrieren] aus, um die aktuellen Kameraeinstellungen als Voreinstellung zu registrieren.
Seite 134 Prüfen Sie die ausführlichen Informationen und klicken Sie auf [OK].
Seite 135: [Kamera] > [Voreinstellungstour] Einstellen Des Voreinstellungstourwegs
[Kamera] > [Voreinstellungstour] Einstellen des Voreinstellungstourwegs Die Kamera kann automatisch mehrere registrierte Voreinstellungen durchlaufen. Hier können folgende Einstellungen konfiguriert werden: • Routenliste • Tourroute bearbeiten Wichtig • Wenn Sie häufige Schwenk-/Neigevorgänge in einer Voreinstellungstour festlegen, verringert sich die zu erwartende Lebensdauer des Antriebsteils für Schwenken/Neigung möglicherweise.
Seite 136 H76x...
Seite 137 H65x M64x H751 M74x M50 H76x (1) [Routenliste] Die Liste mit Voreinstellungstourrouten. Anzeige der festgelegten Tourbedingungen. Maximal fünf Tourrouten sind möglich. (2) Einstellungen für die Tourbedingungen Legen Sie die Tourbedingungen und den Tourroutenname fest (S. 138). (3) [Tourroute bearbeiten] Anzeige einer Liste von Voreinstellungen zum Durchlaufen. Die Voreinstellungen werden in der Liste von oben nach unten durchlaufen.
Seite 138: Einstellungen Für Tourroute
(b) Vorschaurahmen (blauer Rahmen) Zeigt den Kamerawinkel im Videoanzeigebereich an (c) Vorschaurahmen für die Voreinstellungen (weißer Rahmen) Zeigt die Voreinstellung/Ausgangsposition an, die aktuell ausgewählt ist. Einstellungen für Tourroute Im Folgenden sind die Anzahl der registrierbaren Tourrouten und die Anzahl der Voreinstellungen, die pro Route durchlaufen können, angegeben.
Seite 139 Klicken Sie auf [Hinzufügen] in [Tourroute bearbeiten]. Wählen Sie aus der [Voreinstellungsliste] eine Voreinstellung aus, die durchlaufen werden soll. Sie können mehrere Voreinstellungen auswählen. H76x Hinweise Wenn die Position für die Voreinstellung außerhalb des Sichtbeschränkungsbereichs liegt, wird (Warnsymbol) auf der linken Seite angezeigt.
Seite 140 H76x Hinweise Wenn Sie bei gleichzeitiger Anzeige des Videobildes zwischen den Voreinstellungen wechseln möchten, wählen Sie eine langsame Geschwindigkeit. Wenn Sie schnell wechseln möchten, um das Videobild an den voreingestellten Positionen anzuzeigen, wählen Sie eine schnelle Geschwindigkeit. Klicken Sie auf [Übernehmen]. Klicken Sie nach dem Konfigurieren der Route auf [Übernehmen].
Seite 141: [Video Und Audio] > [Adsr]
[Video und Audio] > [ADSR] Reduzieren der Datengröße durch Verringerung der Videoqualität in bestimmten Bereichen Hiermit wird die Auflösung des übertragenen H.264-Videos reduziert, indem die Videoqualität von Flächen verringert wird, die nicht im Zielbereich liegen (z. B. Decken oder Himmel). ADSR ist die Abkürzung für „...
Seite 142: Adsr
Wählen Sie [Aktivieren] für den Bereich mit der zu verwendenden Rahmenfarbe für den angegebenen Bereich aus. Der Rahmen für den angegebenen Bereich wird im Videoanzeigebereich angezeigt. Stellen Sie den angegebenen Bereich ein. Stellen Sie den angegebenen Bereich wie folgt innerhalb des Anzeigebereichs ein: •...
Seite 143: [Video Und Audio] > [Osd-Anzeige] Anzeigen Von Datum, Uhrzeit Und Text Auf Dem Video
[Video und Audio] > [OSD-Anzeige] Anzeigen von Datum, Uhrzeit und Text auf dem Video Hier werden Datum und Uhrzeit, der Kameraname und anderer Text auf dem Video angezeigt. Hier können folgende Einstellungen konfiguriert werden: • OSD-Anzeige Wichtig Die in der OSD-Anzeige eingeblendete Uhrzeit eignet sich nicht für Situationen, die eine hohe Zuverlässigkeit erfordern. Wenn eine dauerhaft hohe Zuverlässigkeit erforderlich ist (z.
Seite 144 [Position der Textanzeige] Wählen Sie die Position der Textanzeige auf dem Video aus. [Textzeichenfolgeanzeige] Wenn [Textanzeige] auf [Festgelegten Text anzeigen] eingestellt wurde, geben Sie die Textzeichenfolge ein, die in Form von alphanumerischen Zeichen angezeigt werden soll. [Textfarbe] Als Textfarbe stehen acht Farben zur Verfügung. [Hintergrundfarbe] Als Hintergrundfarbe stehen acht Farben zur Verfügung.
Seite 145: [Video Und Audio] > [Privatsphärenmaske] Einstellen Der Privatsphärenmaske
[Video und Audio] > [Privatsphärenmaske] Einstellen der Privatsphärenmaske Maskieren Sie ausgewählte Bereiche des Kamerabildes. Sie können das Videobild der Kamera überprüfen und bis zu acht Privatsphärenmasken einrichten. Beim Schwenken, Neigen oder Zoomen folgen die Privatsphärenmaskenbereiche dem Videobild der Kamera. Hier können folgende Einstellungen konfiguriert werden: •...
Seite 146 Klicken Sie in [Maskenbereich hinzufügen] auf [Hinzufügen]. Der Vorschaurahmen mit der Bereichsnummer wird im Videoanzeigebereich angezeigt. Der Privatsphärenmaskenbereich für die dazugehörige Nummer wird auch im Registrierungsbereich für Privatsphärenmasken angezeigt. Bereich für registrierte Privatsphärenmasken Vorschaurahmen Privatsphärenmaskenbereich Bereichsnummer Legen Sie Größe und Position des Vorschaurahmens im Videoanzeigebereich fest. Ziehen Sie den im Videoanzeigebereich angezeigten Vorschaurahmen zur Position, die maskiert werden soll.
Seite 147: Ändern/Löschen Einer Privatsphärenmaske
Klicken Sie auf [Übernehmen]. Der Privatsphärenmaskenbereich wird in der Kamera gespeichert. Gespeicherte Privatsphärenmaskenbereiche werden im Videoanzeigebereich und im Bereich für registrierte Privatsphärenmasken angezeigt. Wichtig • Überprüfen der Einstellungen der Privatsphärenmasken erneut, wenn Sie die Einstellungen unter [Grundeinstellungen] > [Video] > [Alle Videos] > [Videoauflösungssatz] ändern. •...
Seite 148 Wählen Sie zunächst den Privatsphärenmaskenbereich aus, den Sie ändern möchten. Ändern Sie die Position und Größe des Privatsphärenmaskenbereichs. Bewegen Sie den Vorschaurahmen, indem Sie ihn ziehen. Ändern Sie seine Größe durch Ziehen der Griffe (), die sich an allen vier Seiten befinden. Hinweise Um Änderungen zu verwerfen und die gespeicherten Einstellungen wiederherzustellen, klicken Sie auf [Löschen].
Seite 149: [Video Und Audio] > [Audio] Einstellen Von Audio-Eingang/-Ausgang
[Video und Audio] > [Audio] Einstellen von Audio-Eingang/-Ausgang R11 M50 H65x M641 H761 H751 M741 Einstellungen für den Audioeingang des mit der Kamera verbundenen Mikrofons und für den Audioausgang des Viewers Sie können auch den Ausgangs-Sound-Clip registrieren, der bei Auslösung eines Ereignisses verwendet wird. Hier können folgende Einstellungen konfiguriert werden: •...
Seite 150 [Audioeingang] Wählen Sie den mit der Kamera verbundenen Mikrofontyp aus. Vorsicht Wenn Sie ein Mikrofon verwenden, schalten Sie entsprechend der Spezifikationen des Mikrofons unter [Audioeingang] zwischen [Line-in-Eingang] und [Mikrofoneingang um]. Wenn Sie einen falschen Eingang wählen, können Kamera und/oder Mikrofon beschädigt werden. Achten Sie immer darauf, dass der richtige Eingang eingestellt ist.
Seite 151: [Server] > [Server]
[Server] > [Server] HTTP-, SNMP- und FTP-Servereinstellungen Einstellungen für die Nutzung eines HTTP-Servers, SNMP-Servers, FTP-Servers oder für Zeitprüfungen von WS-Security. Hier können folgende Einstellungen konfiguriert werden: • HTTP-Server • SNMP-Server • SNMP 1- und 2c-Server • SNMP v3 Server • FTP-Server •...
Seite 152: Snmp 1- Und 2C-Server
Legen Sie das Kennwort des Benutzers fest, für den FTP-Verbindungen erlaubt werden sollen. Wichtig • Canon übernimmt keinerlei Haftung für Unfälle oder Schäden, die bei bzw. aus der Verwendung der FTP-Software entstehen. • Wenn Sie den Benutzername ändern, ändern Sie auch das Kennwort.
Seite 153: Ws-Security
WS-Security [Uhrzeit bei Authentifizierung prüfen] Wählen Sie hier aus, ob die Uhrzeitinformationen der vom Client übermittelten Daten geprüft werden sollen.
Seite 154: [Server] > [Videoserver] Einstellungen Für Die Videoübertragung
[Server] > [Videoserver] Einstellungen für die Videoübertragung Einstellungen für Clients, die sich mit einem Videoserver verbinden können. Hier können folgende Einstellungen konfiguriert werden: • Videoserver Videoserver [Maximale Anzahl von Clients] Hier können Sie die maximale Anzahl von Clients eingeben, die gleichzeitig mit der Kamera verbunden werden können. Bei Einstellung auf [0] können sich nur Administratoren verbinden.
Seite 155: [Server] > [Audioserver]
[Server] > [Audioserver] Einstellungen für Audioübertragung/-empfang R11 M50 H65x M741 M641 H761 H751 Einstellungen für die Audioübertragung von der Kamera zum Computer sowie für den Audioempfang des Computers von der Kamera. Hier können folgende Einstellungen konfiguriert werden: • Audioserver Audioserver [Audioübertragung von der Kamera] Wählen Sie hier aus, ob Audio von dem mit der Kamera verbundenen Mikrofon an den Viewer übertragen werden soll.
Seite 156: [Server] > [Rtp-Server] Rtp-Einstellungen
[Server] > [RTP-Server] RTP-Einstellungen Einstellen der Video- und Audioübertragung über RTP. Hier können folgende Einstellungen konfiguriert werden: • RTP-Server • Audio-Multicast • RTP-Streaming 1 bis 5 RTP-Server RTP aktivieren und Einstellen der RTSP-Authentifizierungsmethode und Anschlussnummer. [RTP] Wählen Sie diese Option aus, um RTP zu aktivieren oder zu deaktivieren. [RTSP-Authentifizierungsmethode] Wählen Sie eine Authentifizierungsmethode für RTSP aus.
Seite 157: Rtp-Stream 1 Bis 5
RTP-Stream 1 bis 5 Sie können jeden Stream für die RTP-Streamübertragung in einer RTP-Stream 1- bis RTP-Stream 5-Sitzung einstellen. [Videoauflösung] Wählen Sie das Videoformat (JPEG oder H.264) und die Videoauflösung des RTP-Streams aus. Die Videoauflösungen für JPEG hängen von den Einstellungen unter [Videoauflösungssatz] (S. 102) ab. Die Videoauflösungen für H.264 werden abhängig von den Einstellungen für [H.264(1)] und [H.264(2)] unter [Video] (S.
Seite 158: [Videoaufzeichnung] > [Hochladen] Http- Und Ftp-Upload-Einstellungen
[Videoaufzeichnung] > [Hochladen] HTTP- und FTP-Upload-Einstellungen Einstellungen für den Video-Upload via HTTP oder FTP bei Auslösung eines Ereignisses. Konfigurieren Sie die HTTP- und FTP-Servereinstellungen für den Upload unter [Server] > [Server] (S. 151). Hier können folgende Einstellungen konfiguriert werden: • Videoaufzeichnungseinstellung •...
Seite 159: Http-Upload
Die Funktion HTTP-Upload sendet HTTP-Benachrichtigungen oder HTTP-Benachrichtigungen mit angehängten Bildern, je nach Netzwerkkameraereignis. Informationen über die Funktion HTTP-Upload und dazugehörige Einstellungen sind beim Kundendienst von Canon erhältlich. [Benachrichtigung] Legen Sie fest, ob bei Verwenden des HTTP-Uploads nur Benachrichtigungen mit Ereignisinformationen oder Benachrichtigungen mit Videos gesendet werden sollen.
Seite 160: Ftp-Upload
[Proxyserver] Wenn Sie einen Proxyserver verwenden, geben Sie den Hostnamen oder die IP-Adresse der Proxyservers ein. [Proxy-Port] Wenn Sie einen Proxyserver verwenden, geben Sie die Anschlussnummer der Proxyservers ein. [Proxy-Benutzername], [Proxy-Kennwort] Hier können Sie Eingaben machen, wenn Sie einen Benutzernamen und ein Kennwort für den Proxyserver verwenden möchten. Digestauthentifizierung wird nicht unterstützt.
Seite 161 [Benutzereinstellung] Der Video-Upload erfolgt entsprechend der Einstellung für Dateibenennung unter [Name des zu erstellenden Unterverzeichnisses] und [Name der zu erstellenden Datei]. [Name des zu erstellenden Unterverzeichnisses], [Name der zu erstellenden Datei] Geben Sie hier den Namen des zu erstellenden Unterverzeichnisses und den gewünschten Dateinamen ein, wenn für [Dateibenennung] [Benutzereinstellung] festgelegt ist.
Seite 162: [Videoaufzeichnung] > [E-Mail-Benachrichtigung] Einstellen Der E-Mail-Benachrichtigung
[Videoaufzeichnung] > [E-Mail-Benachrichtigung] Einstellen der E-Mail-Benachrichtigung Einstellungen für den Versand einer E-Mail-Benachrichtigung an einen festgelegten Empfänger bei Auslösung eines Ereignisses. Hier können folgende Einstellungen konfiguriert werden: • E-Mail-Benachrichtigung E-Mail-Benachrichtigung Legen Sie hier den für die E-Mail-Benachrichtigungen zu verwendenden Mailserver sowie den Inhalt der zu versendenden E-Mails fest.
Seite 163: [Ereignis] > [Externes Gerät]
[Ereignis] > [Externes Gerät] Einstellungen für durch externe Geräte ausgelöste Vorgänge R11 M50 H65x M741 M641 H761 H751 Einstellungen für durch Ausgang für externe Geräte oder Eingang für externe Geräte ausgelöste Ereignisse Hier können folgende Einstellungen konfiguriert werden: • Ausgang für ext. Gerät 1, 2 •...
Seite 164: Externe Geräteeingabe
Wichtig Wenn [Aktives Ausgabeformat] auf [Impuls] eingestellt ist und ein Timer verwendet wird (S. 169), wird eine Ausgabe an einen einzelnen Kontakt erst beim Timerstart gesteuert. Externe Geräteeingabe [Eingabeereignis von externem Gerät] Hier wählen Sie aus, ob Eingaben von einem externen Gerät (z. B. von einem verbundenen Sensor), als Ereignis verwendet werden sollen.
Seite 165 [Externe Geräteausgabe für aktives Ereignis] Legen Sie die Aktionen der externen Geräteausgabe (1 oder 2) fest, wenn ein aktives Ereignis ausgelöst wird. [Externe Geräteausgabe für inaktives Ereignis] Legen Sie die Aktionen der externen Geräteausgabe (1 oder 2) fest, wenn ein in inaktives Ereignis ausgelöst wird. [Audiowiedergabe bei aktivem Ereignis] Wenn Sie [Aktivieren] auswählen, wird der unter [Sound-Clip] festgelegte Sound-Clip bei aktiven Ereignissen für die externe Geräteeingabe wiedergegeben.
Seite 166: [Ereignis] > [Audioerkennung]
[Ereignis] > [Audioerkennung] Einstellungen für durch eine ungewöhnliche Audioeingabe ausgelöste Vorgänge R11 M50 H65x M741 M641 H761 H751 Ein Audioeingang über das mit der Kamera verbundene Mikrofon (z. B. laute Geräusche oder Schreie) oder auch das Ausbleiben eines erwarteten Audioeingangs können Vorgänge (z. B. eine Videoaufzeichnung oder E-Mail-Benachrichtigung) auslösen. Hier können folgende Einstellungen konfiguriert werden: •...
Seite 167: Schreierkennung
[Vorgang bei EIN-Ereignis] Wurde [Aktivieren] festgelegt, werden [Voreinstellung], [Videoaufzeichnung] und [E-Mail-Ben.] gemäß der jeweiligen Einstellung ausgeführt, wenn ein Lautstärkeerkennungsereignis (EIN-Ereignis) ausgelöst wird. [Vorgang bei AUS-Ereignis] Wurde [Aktivieren] festgelegt, werden [Voreinstellung], [Videoaufzeichnung] und [E-Mail-Ben.] gemäß der jeweiligen Einstellung ausgeführt, wenn ein Lautstärkeerkennungsereignis (AUS-Ereignis) abgeschlossen wird. [Vorgang während EIN-Ereignis] Hier legen Sie fest, welche Aktion während eines EIN-Ereignis durchgeführt werden soll.
Seite 168 H761 Wichtig Wenn die Kamera durch ein Schreierkennungsereignis ausgelöst und an eine in den Einstellungen von [Voreinstellung] angegebene Position bewegt wird, werden die Kamerasteuerungsrechte freigegeben, selbst wenn der Benutzer diese Kamerasteuerungsrechte über den Kamera-Viewer oder eine andere Anwendung für die Kamerasteuerung erhalten hat. [Videoaufzeichnung] Legen Sie fest, ob abhängig von einem Schreierkennungsereignis eine Videoaufzeichnung erfolgen soll.
Seite 169: [Ereignis] > [Timer]
[Ereignis] > [Timer] Einstellungen für durch den Timer ausgelöste Vorgänge Die Timerfunktion kann Ereignisse generieren, die regelmäßig Vorgänge wie Videoaufzeichnungen oder E-Mail- Benachrichtigungen auslösen. Sie können die folgenden zwei Timertypen einstellen: • Kontinuierlich für 24 Stunden von der festgelegten Zeit an •...
Seite 170 [E-Mail-Benachrichtigung] Wenn die [Einstellung für 24 Stunden kontinuierlich] auf [Deaktivieren] eingestellt ist, können Sie auswählen, ob abhängig vom Timer-Ereignis eine E-Mail-Benachrichtigung verschickt werden soll. Wenn [Aktivieren] ausgewählt ist, wird bei Auslösung eines Timer-Ereignisses die E-Mail-Benachrichtigung ausgeführt. Um die E-Mail-Benachrichtigung nutzen zu können, müssen Sie vorab [Videoaufzeichnung] > [E-Mail-Benachrichtigung] (S.
Seite 171: [Ereignis] > [Intelligente Funktion] - Überblick
Die intelligente Funktion eignet sich nicht für Anwendungen und Situationen, die eine hohe Verlässlichkeit erfordern. Es empfiehlt sich nicht, die Funktionen in Situationen einzusetzen, die eine hohe Verlässlichkeit erfordern. Canon übernimmt keinerlei Haftung für Unfälle, Schäden oder sonstige negative Auswirkungen, die durch die Verwendung der intelligenten...
Seite 172  Videoerkennung Erkennt Änderungen am Videobild in einem bestimmten Bereich. Es gibt sechs Erkennungstypen zur Abdeckung Ihrer Anforderungen. Bewegungserkennung Erkennt bewegte Objekte. Diese Funktion dient der Bewegungserkennung, beispielsweise von Besuchern oder verdächtigen Personen. Die Bewegungserkennung wird ausgelöst, wenn sich bewegte Objekte im Erkennungsbereich befinden. Ein bewegtes Objekt tritt in den Erkannt Bereich ein bzw.
Seite 173 Erkennung von Kameramanipulation Diese Funktion erkennt, wenn die Bildaufnahme sabotiert wird. Damit kann erkannt werden, wenn sich die Kameraausrichtung ändert, das Kameraobjektiv mit Spray bedeckt wird usw. Die Erkennung von Kameramanipulation wird ausgelöst, wenn ein Bereich, der das festgelegte Änderungsverhältnis übersteigt, dauerhaft geändert wird. Erkannt Manipulation Erkennung beginnt, wenn das...
Seite 174: Hinweise Zu Einstellungen Und Verwendung Der Intelligenten Funktion
Einbrucherkennung Mit dieser Funktion können Sie Personen oder bewegte Objekte erfassen, die einen festgelegten Bereich überqueren. Damit kann zum Beispiel erkannt werden, wenn jemand eine Barriere überquert und etwa in einem Museum in einen Sperrbereich eindringt. Diese Funktion bestimmt, dass ein Objekt in einen Bereich eindringt, wenn der Entscheidungspunkt des Objekterkennungsrahmens in den Erkennungsbereich eindringt und die festgelegte Zeit überschritten wurde.
Seite 175: Registrieren Von Voreinstellungen
• Wenn die Anzeige zwischen Tagmodus und Nachtmodus wechselt, wird [Neustart der intelligenten Funktion. Bitte warten.] angezeigt und die intelligente Funktion wird neu gestartet. • Wenn die Einstellungen unter [Grundeinstellungen] > [Video] > [Alle Videos] > [Videoauflösungssatz] auf der M50 H76x Einstellungsseite geändert werden, müssen Sie die Positionseinstellungen von Voreinstellungen ( ) und Einstellungen der intelligenten Funktion ändern und den Betrieb überprüfen.
Seite 176 Wichtig [Videoerkennung] und [Auto Tracking] schließen einander aus. Nur der ausgewählte Modus ist betriebsbereit, der andere wird deaktiviert. Wenn Sie in den anderen Betriebsmodus wechseln, ohne auf [Übernehmen] zu klicken, gehen die im aktuellen Modus geänderten Einstellungen verloren. Klicken Sie daher unbedingt auf [Übernehmen], damit die geänderten Einstellungen gespeichert werden.
Seite 177: [Ereignis] > [Intelligente Funktion] - Videoerkennung
[Ereignis] > [Intelligente Funktion] - Videoerkennung - Wählen Sie in der Videoerkennung den Erkennungstyp und stellen Sie den Tracking-Bereich für Videoänderungen ein, während Sie das Bild der Kamera beobachten. Darüber hinaus sollten Sie einstellen, welche Vorgänge (E-Mail- Benachrichtigung, Videoaufnahme, Audiowiedergabe über angeschlossenen Lautsprecher) ausgeführt werden sollen, wenn Änderungen erkannt wurden.
Seite 178 Klicken Sie in [Erkennungseinstellungen] auf [Hinzufügen]. Wählen Sie [Erkennungseinstellungsnummer] (1 bis 15) und [Erkennungstyp] für die gewünschte Erkennungseinstellung aus. Hinweise Sie können bis zu 15 Erkennungseinstellungen registrieren. Klicken Sie auf [OK]. Die zu [Erkennungseinstellungen] hinzugefügten Erkennungseinstellungen werden angezeigt und [Diese Erkennungseinstellungen aktivieren] wird ausgewählt.
Seite 179 Konfigurieren Sie die Erkennungskriterien. Stellen Sie Kriterien im Videoanzeigebereich oder auf der Registerkarte [Erkennungsbedingungen] ein (S. 181). Die Erkennungskriterien unterscheiden sich abhängig vom Erkennungstyp. Konfigurieren Sie die Ereigniseinstellungen. Legen Sie auf der Registerkarte [Ereignis] fest, welche Vorgänge bei der Videoerkennung eingeleitet werden sollen (S.
Seite 180 Wichtig • Der in den Einstellungen für Nicht-Erkennung festgelegte Nicht-Erkennungsbereich wird für alle Erkennungseinstellungen übernommen. • Wenn sich der Bereich der Erkennungseinstellungen und der Bereich in den Einstellungen für Nicht-Erkennung überschneiden, haben die Nicht-Erkennungseinstellungen Vorrang. Klicken Sie auf [Einstellungen für Nicht-Erkennung], um eine Liste der Einstellungen für den Nicht- Erkennungsbereich anzuzeigen.
Seite 181: Konfigurieren Von Erkennungsbedingungen (Registerkarte [Erkennungsbedingungen])
Sie können einen Nicht-Erkennungsbereich im Videoanzeigebereich festlegen. Klicken Sie mit der Maus, um ein Polygon zu erstellen. Informationen zu der Erstellungsmethode finden Sie unter „ Verwenden von [Polygonal]“ (S. 182). Hinweise • Sie können einen polygonalen Bereich mit maximal 32 Eckpunkten erstellen. Sie können keinen Nicht-Erkennungsbereich mit nur einer geraden Linie festlegen.
Seite 182  Einstellungen, die von jedem Erkennungstyp verwendet werden (1) [Name der Erkennungseinstellungen (max. 64 alphanumerische Zeichen halber Breite)]/[Name der Erkennungseinstellungen (maximal 64 deutsche Zeichen)] Geben Sie einen Erkennungsnamen ein. Unter [Name der Erkennungseinstellungen (max. 64 alphanumerische Zeichen halber Breite)]/[Name der Erkennungseinstellungen (maximal 64 deutsche Zeichen)] muss ein Name eingegeben werden.
Seite 183 [Bereich löschen] Der mit [Polygonal] konfigurierte Erkennungsbereich wird gelöscht. (3) [Anzeigefarbe] Wählen Sie die Farbe für Erkennungsbereiche und Erkennungslinien aus.  Konfigurieren der Bewegungserkennung Legen Sie den Bereich, in dem Bewegung erkannt werden soll, als Erkennungsbereich fest. Wählen Sie [Rechteckig] oder [Polygonal]. Ziehen Sie im Videoanzeigebereich den Bereich, in dem bewegliche Objekte erkannt werden sollen (S.
Seite 184 Hinweise Wird ein Objekt im Bereich der Erkennung beweglicher Objekte platziert oder daraus entfernt, wird der Status „ Erkannt“ für die Erkennung beweglicher Objekte ausgelöst.  Konfigurieren der Erkennung zurückgelassener Objekte Legen Sie den Bereich, in dem ein zurückgelassenes Objekt erkannt werden soll, als Erkennungsbereich fest. Wählen Sie [Rechteckig] oder [Polygonal].
Seite 185 Profillinien eines erkannten zurückgelassenen Objekts  Konfigurieren der Erkennung entfernter Objekte Legen Sie für die Erkennung entfernter Objekte einen Bereich um die Zielobjekte herum fest. Für die Konfiguration der Erkennung entfernter Objekte stehen die folgenden Methoden zur Verfügung: – Einstellen eines weiten Bereichs, um das Entfernen von Objekten zu erkennen. –...
Seite 186 Konfigurieren Sie [Dauer (Sek.)] für die Zeit, die erforderlich ist, bis ein Objekt als entferntes Objekt erkannt wird. Klicken Sie auf [Übernehmen]. Wichtig • In den folgenden Fällen wird ein entferntes Objekt möglicherweise nicht erkannt: – Wenn lange und dünne Objekte entfernt werden. –...
Seite 187 Klicken Sie erneut auf [Intelligente Funktion neu starten]. Wichtig Legen Sie den Erkennungsbereich so fest, dass dieser exakt den Profillinien des Zielobjekts entspricht. Durch den Schatten des jeweiligen Zielobjekts oder von Objekten in der Nähe wird das Zielobjekt u. U. größer erkannt als es in Wirklichkeit ist; die Erkennung wird dadurch aber nicht unbedingt ausgelöst.
Seite 188 Anzeige für das Änderungsverhältnis Erkennungsstatus für die Erkennung von Kameramanipulation Bewegte Objekte werden mittels Umrisslinien angezeigt. Ist ein Objekt kleiner als [Änderungsverhältnis (%)], sind die Profillinien weiß. Wenn der im Videobild bedeckte Bereich [Änderungsverhältnis (%)] übersteigt, nehmen die Profillinien die gleiche Farbe wie der Erkennungsbereich an und geben so an, dass die Kamera Manipulation „...
Seite 189 Erkennungslinie ▼ Um eine polygonale Erkennungslinie zu konfigurieren, klicken Sie nacheinander auf die Eckpunkte der Linie. Erkennungslinie Sie können eine polygonale Erkennungslinie mit maximal 32 Eckpunkten konfigurieren. ▼ Klicken Sie auf einen der festgelegten Eckpunkte. Die Erkennungslinie wird bestimmt. Hinweise •...
Seite 190 Objektgrößenanzeige Hinweise In [Objektgröße (%)] kann für die Bewegungserkennung ein Verhältnis von bis zu 30% eingestellt werden. Erkennungsstatus für Bewegungserkennung Alle erkannten bewegten Objekte werden mittels weißer Umrisslinien angezeigt. Wenn der [Entscheidungspunkt] eines beweglichen Objekts, das die Einstellung [Objektgröße (%)] überschreitet, eine Erkennungslinie in der unter [Bewegungsrichtung] festgelegten Richtung erreicht, nimmt die Profillinie die gleiche Farbe wie die Erkennungslinie an und der Status wird „...
Seite 191: Konfigurieren Von Vorgängen Für „ Erkannt" (Registerkarte [Ereignis])
Erkennungsrahmen Entscheidungspunkt (Mitte unten) Konfigurieren Sie die Größe, die das bewegtes Objekt zur Erkennung aufweisen muss, unter [Objektgröße (%)]. Legen Sie das Größenverhältnis bewegter Objekte für den gesamten Bildschirm fest. Wenn die Einstellungswerte oder ein Schieberegler geändert werden, wird für eine Sekunde in der Mitte des Videoanzeigebereichs ein Indikator angezeigt, der die Objektgröße repräsentiert.
Seite 192: Anzeigen Von Einstellungen Für Erkennungsbereiche/Erkennungslinien, Nicht-Erkennungsbereich Und Erkennungsergebnisse (Anzeigeoptionen)
Nr. 1: Videoerkennung EIN Nr. 2 und 3: Videoerkennung AUS Anzeigen von Einstellungen für Erkennungsbereiche/Erkennungslinien, Nicht-Erkennungsbereich und Erkennungsergebnisse (Anzeigeoptionen) Konfigurieren Sie den Erkennungsbereich/die Erkennungslinie, den Nicht-Erkennungsbereich, und die im Videoanzeigebereich angezeigten Erkennungsergebnisse. Für [Erkennungsbereich/-linie] oder [Erkennungsergebnisse] können Sie Folgendes auswählen: [Nur ausgewählte Erkennungseinstellungen] Bei Auswahl dieser Option werden nur Erkennungsbereiche/-linien bzw.
Seite 193: Kontextmenü
Klicken Sie auf [Erkennungseinstellungen]. Wählen Sie das Kontrollkästchen [Effekte der Belichtungsveränderung reduzieren] aus. Klicken Sie auf [Einstellungen speichern]. Die Einstellungen werden gespeichert und die intelligente Funktion wird neu gestartet. Wichtig • Dieser Vorgang dauert einige Sekunden. Währenddessen erfolgt aber keine Erkennung. •...
Seite 194: [Ereignis] > [Intelligente Funktion] - Auto Tracking
[Ereignis] > [Intelligente Funktion] - Auto Tracking - Stellen Sie für das Auto Tracking den Erkennungsbereich für bewegte Objekte ein, während Sie das Video auf dem Computerbildschirm überprüfen. Die Kamera wird so gesteuert, dass das erkannte bewegte Objekt nahe der Bildmitte des Videoanzeigebereichs erscheint.
Seite 195 Konfigurieren Sie den Erkennungsbereich im Videoanzeigebereich. Sie können ein Rechteck zur Festlegung des Erkennungsbereichs verwenden (S. 182). Hinweise Der Erkennungsbereich ist standardmäßig darauf eingestellt, in einem rechteckigen Bereich angezeigt zu werden. Er kann nicht an den Rand des Videoanzeigebereichs eingestellt werden. Konfigurieren Sie die Größe, die das bewegte Objekt zur Erkennungsauslösung aufweisen muss, unter [Objektgröße (%)] auf der Registerkarte [Tracking-Bedingungen].
Seite 196 Konfigurieren Sie auf der Registerkarte [Ereignis] die Vorgänge, die durchgeführt werden sollen, wenn der Modus „Erkannt“ ausgelöst wird. Einzelheiten zu den Einstellungen finden Sie unter „ Konfigurieren von Vorgängen für „ Erkannt“ (Registerkarte [Ereignis])“ (S. 199). Klicken Sie auf [Übernehmen]. Die Einstellungen werden in der Kamera gespeichert.
Seite 197: Abbruch Des Auto Tracking
Auto Tracking-Zielrahmen Das Auto Tracking verfolgt vorrangig das erste erkannte bewegte Objekt. Während des Auto Tracking werden andere bewegte Objekte nicht erkannt, auch wenn Sie die [Tracking-Start-Bedingungen] erfüllen. Wichtig • Bei der Konfiguration der Auto Tracking-Funktion wird empfohlen, dass Sie das automatische Tracking zunächst testen, um sicherzustellen, dass das Objekt fortwährend erkannt wird.
Seite 198: Anzeigen Der Einstellungen Für Erkennungsbereiche Und Erkennungsergebnisse (Anzeigeoptionen)
Anzeigen der Einstellungen für Erkennungsbereiche und Erkennungsergebnisse (Anzeigeoptionen) Wählen Sie aus, ob Sie den Erkennungsbereich und die Erkennungsergebnisse im Videoanzeigebereich anzeigen möchten. Sie können [Aktivieren]/[Deaktivieren] sowohl für [Erkennungsbereich] als auch für [Erkennungsergebnisse] auswählen. [Erkennungsbereich] kann nur angezeigt werden, wenn Sie die Kamerasteuerungsrechte erhalten haben.
Seite 199: [Ereignis] > [Intelligente Funktion] - Gemeinsam Genutzte Vorgänge
[Ereignis] > [Intelligente Funktion] - Gemeinsam genutzte Vorgänge - Nachfolgend werden Funktionen erläutert, die sowohl von der Videoerkennung als auch vom Auto Tracking genutzt werden. Konfigurieren von Vorgängen für „ Erkannt“ (Registerkarte [Ereignis]) Diese Registerkarte dient der Einstellung der Funktionsabläufe bei erkannten Veränderungen eines Objekts. Videoerkennung Auto Tracking (1) Festlegen der zeitlichen Steuerung (Mehrfachauswahl möglich)
Seite 200: Neustarten Der Intelligenten Funktion
R11 M50 H65x M641 H761 H751 M741 (4) Sound-Clip-Einstellungen [Sound-Clip-Name] Wählen Sie den Sound-Clip, der wiedergegeben werden soll. Sie müssen den Sound-Clip vorab unter [Video und Audio] > [Audio] auf der Einstellungsseite mit Sound-Clip-Upload 1 bis 3 (S. 150) registrieren. [Volume] Legen Sie die Lautstärke für den Sound-Clip fest.
Seite 201: [Ereignis] > [Tag/Nacht-Wech.]
[Ereignis] > [Tag/Nacht-Wech.] Ausführen von Voreinstellungen bei Tag-/Nacht-Umschaltung Wenn Ereignisse den Wechsel des Tag-/Nachtmodus auslösen, können zuvor registrierte Voreinstellungen ausgeführt werden, beispielsweise die Änderung des Kamerawinkels oder der eingestellten Videoqualität. Hier können folgende Einstellungen konfiguriert werden: • Tag-/Nacht-Umschaltung Tag-/Nacht-Umschaltung [Voreinstellung beim Wechsel in Tagmodus] Hiermit wird die Voreinstellung beim Wechsel in den Tagmodus ausgeführt.
Seite 202: [Ereignis] > [Verknüpftes Ereignis] Verwenden Von Ereignisverknüpfungen
[Ereignis] > [Verknüpftes Ereignis] Verwenden von Ereignisverknüpfungen R11 M50 H65x M641 H761 H751 M741 Ein einzelnes Ereignis wird durch die Verknüpfung von zwei Ereignistypen ausgelöst. Wählen Sie UND/ODER als Ereignisverknüpfungsmethode aus. Sie können einstellen, welche Vorgänge bei Auslösung eines verknüpften Ereignisses ausgeführt werden sollen, beispielsweise eine Videoaufzeichnung oder der Versand von E-Mail-Benachrichtigungen Hier können folgende Einstellungen konfiguriert werden: •...
Seite 203 [Externe Geräteeingabe] Wählen Sie die externe Geräteeingabe 1 oder 2 in [Externe Geräteeingabe] aus, und wählen Sie dann ein aktives oder inaktives Ereignis zum Auslösen eines verknüpften Ereignisses in [Eingangsstatus des externen Geräts] aus. [Timer]: Wählen Sie die in [Timer] zu verwendende Timer-Ereignis-Nummer aus. [Intelligente Funktion] Wählen Sie die Erkennungseinstellungsnummer der intelligenten Funktion aus (S.
Seite 204: Beispiele Für Vorgänge Bei Verknüpften Ereignissen
[Sound-Clip] Wählen Sie den Sound-Clip aus, wenn bei [Audiowiedergabe bei EIN-Ereignis] oder [Audiowiedergabe bei AUS- Ereignis] [Aktivieren] eingestellt ist. Sie müssen den Sound-Clip 1 bis 3 vorab unter [Video und Audio] > [Audio] (S. 150) hochladen. [Lautstärke] Geben Sie die Lautstärke des Sound-Clips ein. Beispiele für Vorgänge bei verknüpften Ereignissen Hier sehen Sie Beispiele für den Status verknüpfter Ereignisse entsprechend der EIN/AUS-Kombinationen für Ereignis 1 und Ereignis 2.
Seite 205 Ereignis 2 wird ausgelöst, aber der eingestellte Ereignisabstand ([4] Sek.) wird überschritten. Ereignisabstand (in diesem Beispiel 4 Sek.) Ereignis 1 Ereignis 2 Konsolidierter Status Der Abstand zwischen dem Eintreten von Ereignis 2 nach Eintreten von Ereignis 1 überschreitet den unter [Ereignisabstand] festgelegten Wert.
Seite 206: [Sicherheit] > [Host-Beschränk.] Einstellen Von Zugriffsbeschränkungen
[Sicherheit] > [Host-Beschränk.] Einstellen von Zugriffsbeschränkungen Hiermit können Sie eine getrennte Zugriffskontrolle von IPv4- und IPv6-Adressen festlegen. Hier können folgende Einstellungen konfiguriert werden: • IPv4-Hostzugriffsbeschränkungen • IPv6-Hostzugriffsbeschränkungen Wichtig • Um bei einer HTTP-Verbindung den Zugriff über einen Proxyserver zu verbieten, muss die Adresse eines Proxyservers angegeben werden.
Seite 207: Ipv6-Hostzugriffsbeschränkungen
IPv6-Hostzugriffsbeschränkungen Angeben der Hosts mit erlaubtem/verbotenem IPv6-Zugriff. [Hostzugriffsbeschränkungen übernehmen] Wählen Sie aus, ob IPv6-Hostzugriffsbeschränkungen verwendet werden sollen. [Standardrichtlinie] Wählen Sie aus, ob der Zugriff von IPv6-Adressen, die unter [Präfix / Präfixlänge] nicht festgelegt wurden, zugelassen oder blockiert werden soll. [Präfix / Präfixlänge] Geben Sie die IPv6-Adressen (Präfixe) in die Liste ein und wählen Sie [Ja] oder [Nein] aus, um den Zugriff für jede Adresse festzulegen.
Seite 208: [Sicherheit] > [Ssl/Tls]
[Sicherheit] > [SSL/TLS] Einstellen für die verschlüsselte HTTP-Kommunikation Zertifikaterstellung und -verwaltung, und Einstellungen für die verschlüsselte Kommunikation. Hier können folgende Einstellungen konfiguriert werden: • Zertifikate • Zertifikatverwaltung • Verschlüsselte Kommunikation Zertifikate Erstellen eines SSL/TLS-Zertifikats. Wichtig Verwenden Sie ein Self-Signed Zertifikat, wenn vollständige Sicherheit nicht durch Tests usw. sichergestellt werden muss. Für den Systembetrieb wird die Verwendung eines CA-Zertifikats empfohlen.
Seite 209: Zertifikatverwaltung
Zertifikatverwaltung Verwalten des SSL/TLS-Zertifikats. [Zertifikatunterzeichnungs-Anforderung erzeugen] Klicken Sie auf [Ausführen], um einen privaten Serverschlüssel sowie eine Zertifikatunterzeichnungs-Anforderung zu erzeugen. Die Zertifikatunterzeichnungs-Anforderung wird daraufhin in einem separaten Fenster angezeigt. Hinweise Das Erzeugen einer Zertifikatunterzeichnungs-Anforderung dauert eine gewisse Zeit. Videoübertragungen und Uploads sollten während dieser Zeit unterbrochen werden.
Seite 210 Wenn Sie [HTTPS] auswählen, wird der HTTP-Zugriff ebenfalls zu HTTPS geleitet, um SSL/TLS-Kommunikation durchzuführen. Wichtig • Auch wenn Sie hier SSL/TLS-Kommunikation festlegen, wird keine SSL/TLS-Kommunikation durchgeführt, solange kein Zertifikat installiert ist. • Die Leistung der Videoverteilung nimmt bei der Durchführung von SSL/TLS-Kommunikation ab. Wenn Sie [HTTPS] auswählen, können Sie keine Verbindung mit RM aufbauen.
Seite 211: [Sicherheit] > [802.1X]
[Sicherheit] > [802.1X] Authentifizierungseinstellungen für den Netzwerkport Einstellungen für die 802.1X-Authentifizierung und die Anzeige des Authentifizierungsstatus sowie für das Zertifikatmanagement. Hier können folgende Einstellungen konfiguriert werden: • 802.1X-Authentifizierung • Authentifizierungsmethode • Zertifikatinformationen • Zertifikatverwaltung 802.1X-Authentifizierung Anzeige der Steuerung zur Aktivierung/Deaktivierung sowie des Status der 802.1X-Authentifizierung. [802.1X-Authentifizierung] Wählen Sie diese Option aus, um die 802.1X-Authentifizierung zu aktivieren oder zu deaktivieren.
Seite 212 [Status des privaten Schlüssels des Client] Falls kein privater Schlüssel des Client installiert ist, wird hier [Nicht installiert] angezeigt. Falls ein privater Schlüssel des Client installiert ist, wird hier [Installiert] angezeigt. Dies wird nur angezeigt, wenn [Authentifizierungsmethode] auf [EAP-TLS] eingestellt ist. ...
Seite 213: [Sicherheit] > [Ipsec] Einstellen Von Ipsec
[Sicherheit] > [IPsec] Einstellen von IPsec Einstellungen für die Verwendung von IPsec Hier können folgende Einstellungen konfiguriert werden: • IPsec • Auto Key Exchange-Einstellungen • IPsec-Einstellung 1 bis 5 Wichtig • Um IPsec mit dieser Kamera verwenden zu können, müssen Kommunikationsgeräte und Netzwerk vorab konfiguriert sein. Wenden Sie sich diesbezüglich an Ihren Systemadministrator.
Seite 214: Ipsec-Einstellung 1 Bis 5
[ISAKMP SA-Verschlüsselungsalg.] Legen Sie hier den SA-Verschlüsselungsalgorithmus für das IKE (Auto Key Exchange Protocol) fest. [ISAKMP SA-Authentifizierungsalg.] Legen Sie hier den SA-Authentifizierungsalgorithmus für das IKE (Auto Key Exchange Protocol) fest. [DH-Gruppe] Wählen Sie hier die Information zur Schlüsselerzeugung aus, die dem DH-Algorithmus zum Schlüsselaustausch über IKE (Auto Key Exchange Protocol) dient.
Seite 215 [Quell-IPv4-Adresse], [Quell-IPv6-Adresse] Geben Sie hier die IP-Adresse der Quelle an. [IPsec-Protokoll] Hier wählen Sie das IPsec-Protokoll aus. Wenn Sie [ESP] auswählen, geben Sie nur die Einstellungen für ESP ein. Wenn Sie [AH] auswählen, geben Sie nur die Einstellungen für AH ein. Wenn Sie [ESP und AH] auswählen, geben Sie alle Einstellungen an.
Seite 216 [SA AH SPI (abgehend)] Geben Sie hier den SA SPI-Wert (abgehend) ein. Geben Sie einen Wert im Bereich von 256 bis 4294967295 ein. [SA-AH-Authentifizierungsschlüssel (ankommend)] Geben Sie hier den SA-Authentifizierungsschlüssel (ankommend) ein. Geben Sie hier eine Hexadezimalzahl mit 160 bzw. 128 Bit ein, wenn Sie unter [SA-AH- Authentifizierungsalgorithmus] [HMAC_SHA1_96] oder [HMAC_MD5_96] ausgewählt haben.
Seite 217: Speicherkartenvorgänge Und -Einstellungen
[Speicherkarte] Speicherkartenvorgänge und -einstellungen Einstellungen für die Videoaufzeichnung auf eine in die Kamera eingesetzte Speicherkarte. Außerdem können Sie hier den Status der Speicherkarte einsehen. [Speicherkarte] ist das gleiche wie [Videoaufzeichnung] > [Speicherkarte]. Die auf einer Seite [Speicherkarte] konfigurierten Einstellungen werden auf der anderen übernommen. Hier können folgende Einstellungen konfiguriert werden: •...
Seite 218 Wichtig Die Deinstallation unbedingt VOR Trennen der Stromversorgung der Kamera oder Entfernen der Speicherkarte ausführen. Anderenfalls können Dateiverwaltungsprobleme auftreten, möglicherweise kann auch nicht mehr auf die Speicherkarte zugegriffen werden. Mit dem Camera Management Tool (S. 22) können Sie Speicherkarten für mehrere Kameras im Batch installieren/deinstallieren. Die Speicherkarte wird automatisch installiert, wenn Sie sie in den Speicherkartensteckplatz stecken.
Seite 219: Speicherkarteninformationen
Wenn Sie [Aktivieren] einstellen, werden aufgrund eines Ereignisses, des Timers oder ONVIF aufgezeichnete Videos überschrieben, und zwar beginnend mit der ältesten Datei. Wenn Sie [Deaktivieren] auswählen, verwenden Sie das Recorded Video Utility, um nicht benötigte Videos zu löschen. Weitere Informationen zu dem Verfahren finden Sie in der Bedienungsanleitung für das Recorded Video Utility. [Videos automatisch löschen] Wählen Sie diese Option aus, um Videos automatisch von der Speicherkarte zu löschen, die die unter [Speicherdauer] festgelegte Dauer überschritten haben.
Seite 220: [Wartung] > [Allgemein]
[Wartung] > [Allgemein] Anzeigen von Kamerageräteinformationen und Wartung Hier können Sie Kamerainformationen wie die Firmwareversion prüfen und die Wartung des Kamerasystems durchführen. Hier können folgende Einstellungen konfiguriert werden: • Geräteinformationen • Werkzeug • Initialisierung Geräteinformationen [Modellname], [Firmwareversion], [Seriennummer], [Build-Nummer], und [MAC-Adresse] Hier werden Informationen über die Kamera angezeigt.
Seite 221 Vorsicht • Schalten Sie die Kamera auf keinen Fall aus, während [Standardeinstellungen wiederherstellen] durchgeführt wird. Wenn die Kamera zu diesem Zeitpunkt ausgeschaltet wird, kann sie u. U. nicht mehr richtig gestartet werden. • Nachdem Sie auf [OK] geklickt haben, kann die Wiederherstellung nicht mehr abgebrochen werden. [Netzwerkeinstellungen] Wenn Sie diese Option auf [Speichern] einstellen, werden die folgenden Einstellungen bei der Initialisierung beibehalten: •...
Seite 222: [Wartung] > [Sichern/Wiederherstellen] Sichern/Wiederherstellen Von Kameraeinstellungen
[Wartung] > [Sichern/Wiederherstellen] Sichern/Wiederherstellen von Kameraeinstellungen Sie können alle Kameraeinstellungen sicheren/wiederherstellen. Hier können folgende Einstellungen konfiguriert werden: • Sichern/Wiederherstellen Sichern/Wiederherstellen Konfigurieren Sie die Einstellungen für Sicherung und Wiederherstellung. Vorsicht Schalten Sie die Kamera auf keinen Fall aus, während [Sicherungseinstellungen] oder [Einstellungen wiederherstellen] ausgeführt wird.
Seite 223: [Wartung] > [Firmware Aktualisieren] Aktualisieren Der Kamerafirmware
[Wartung] > [Firmware aktualisieren] Aktualisieren der Kamerafirmware Sie können die Firmware aktualisieren. Hier können folgende Einstellungen konfiguriert werden: • Firmware aktualisieren Geräteinformationen [Modellname] und [Firmwareversion] Hier werden die Informationen über die verbundene Kamera angezeigt. Hinweise Bitte beachten Sie, dass der [Modellname] für die Modelle VB-H761LVE-H, VB-H751LE-H und VB-M741LE-H als VB-H761LVE, VB-H751LE und VB-M741LE angezeigt wird.
Seite 224: [Wartung] > [Protokoll] Prüfen/Senden Von Kameraprotokolldaten
[Wartung] > [Protokoll] Prüfen/Senden von Kameraprotokolldaten Sie können den Verlauf von Kamerabetrieb und Verbindungen prüfen und eine E-Mail-Übermittlung für Protokollmeldungen einrichten. Hier können folgende Einstellungen konfiguriert werden: • Protokolle anzeigen • Ereignisbenachrichtigungen Protokolle anzeigen Hier lassen sich Protokolle zu Kameravorgängen und Verbindungen abrufen. [Protokolle anzeigen] Wenn Sie auf [Ansicht] klicken, werden die Protokollmeldungen seit Start der Kamera angezeigt.
Seite 225 [Benutzername], [Kennwort], [POP-Server] Geben Sie den für die Authentifizierung erforderlichen Benutzernamen und das Kennwort ein. Geben Sie außerdem den Hostnamen des POP-Servers bzw. die IP-Adresse ein, wenn die E-Mail-Authentifizierung auf [POP vor SMTP] festgelegt ist. Geben Sie den für die Authentifizierung erforderlichen Benutzernamen und das Kennwort ein, wenn die E-Mail- Authentifizierung auf [SMTP-AUTH] festgelegt ist.
Seite 227: Kapitel 6 Anhang
Kapitel Anhang Dieses Kapitel stellt zusätzliche Informationen zu Kamerafunktionen zur Verfügung und erläutert die vorzunehmenden Maßnahmen, wenn während des Kameragebrauchs Probleme auftreten oder Meldungen angezeigt werden. Darüber hinaus wird erklärt, wie die Kamera auf die werkseitigen Standardeinstellungen zurückgesetzt wird.
Seite 228: Modifikatoren
-179,99 – 180,00 H65x M64x H76x H751 M74x Zoomeinstellung 0,01 – 300,00 Rotationsposition Kameraserver VB-R13VE / VB-R13 / VB-R12VE / VB-M50B / VB-H652LVE / VB-H651VE / VB-H651V / VB-H761LVE / VB-H760VE / VB-H751LE Jahr 2001 – 2031 Monat 01 – 12 01 –...
Seite 229  Verfügbare Modifikatoren Die Modifikatoren können wie folgt für die einzelnen Funktionen verwendet werden. [HTTP-Upload] (S. 159) [Parameter (Abfragezeichenfolge)] Alle Modifikatoren können verwendet werden. [FTP-Upload] (S. 160) [Name des zu erstellenden Unterverzeichnisses] Nur die Modifikatoren %y, %m, %d, %w, %H, %h, %n können verwendet werden. [Name der zu erstellenden Datei] Nur die Modifikatoren %y, %m, %d, %w, %H, %M, %S, %s, %n können verwendet werden.
Seite 230: Problembehebung
Führen Sie bei einem Problem bitte immer erst die in diesem Abschnitt beschriebenen Maßnahmen durch, bevor Sie sich an Ihren Händler oder den Kundendienst von Canon wenden. Überprüfen Sie, wenn eine Protokollmeldung ausgegeben wird, die Meldungsdetails und führen Sie die vorgeschlagenen Maßnahmen durch.
Seite 231 Problem Maßnahmen Keine Audioausgabe. • Überprüfen Sie, wenn kein Ton zu hören ist, die Einstellungen unter [Server] > [Audioserver] auf R11 M50 H65x der Einstellungsseite sowie die Sound- und Audiogeräteeinstellungen auf dem Computer. M641 H761 H751 M741 • Wenn der Kamera-Viewer mit Administratorrechten verwendet wird, überprüfen Sie, ob der Viewer, der mit den Administratorrechten von RM-Viewer usw.
Seite 232: Liste Der Protokolleinträge
Liste der Protokolleinträge Protokolleinträge in der Kamera Die Liste der Protokolleinträge, die in [Protokolle anzeigen] in [Wartung] > [Protokoll] > [Protokolle anzeigen] auf der Einstellungsseite angezeigt wird (S. 224). Die Protokolleinträge sind in Kategorien unterteilt. Kategorie Stufe Code Fehlerebene crit Fehler Softwarefehler (Vorgänge bzw.
Seite 233 S311 Ausführungsfehler im externen S331 Defekt der Heizeinheit [err] Eingangs-/Ausgangsdienst [err] Beschreibung HEATER [%1] failure (S331) Beschreibung cannot work extio [%1][%2][%3] (S311) Nummer der Heizeinheit Fehlernummer Bedeutung Bei Verwendung der Heizeinheit wurde eine Unregelmäßigkeit festgestellt. Fehlerursache Gegenmaßnahme Möglicherweise besteht ein Fehlerinformationen Verbindungsproblem mit der von Ihnen angebrachten Heizeinheit.
Seite 234 S413 Laufzeitfehler Timer-Dienst [crit] B403 Einstellungsänderung fehlgeschlagen [err] Beschreibung timer working error [%1] (S413) Beschreibung cannot set config [%1:%2] (B403) Fehlernummer Fehlerbenachrichtigungsnummer Bedeutung Bei der Ausführung des Timer- Dienstes ist ein Fehler aufgetreten. Fehlernummer Gegenmaßnahme Wenn dieses Problem auch nach Bedeutung Die Einstellungen konnten nicht einem Neustart der Kamera noch...
Seite 235 V400 Videoeingangsinitialisierungsfehler V420 Intelligenter Dienst konnte nicht [crit] gestartet werden [crit] Beschreibung video %1 initialization failure - %2 (%3) Beschreibung intelligent initialization error [%1][%2]. (V400) (V420) Nummer des Eingangs Fehlernummer Prozessbeschreibung Fehlerursache Fehlerdetails Bedeutung Die Initialisierung des intelligenten Dienstes ist fehlgeschlagen. Bedeutung Das Videoeingangssystem wurde angehalten, da es nicht initialisiert...
Seite 236 M303 Verzeichnis kann nicht verarbeitet R302 Fehler beim Abrufen von Parametern [err] werden [err] Beschreibung cannot get parameter: %1 (R302) Beschreibung Can not open directory(%1)(M303) user_account: Benutzerkonto IP_address: IP-Adresse der Kamera Verzeichnisname profile_media_configuration: Bedeutung Das zu verarbeitende Verzeichnis Informationen zur Medienkonfiguration konnte nicht geöffnet werden.
Seite 237: Warnprotokoll
Warnprotokoll  Systemwarnung H144 Falsches bzw. ungültiges Kennwort [notice] S220 Warnung Schwenken/Neigen [warning] Beschreibung (http_auth.c.XXX) password doesn't match for %1 username%2, IP:%3 (H144) Beschreibung %1 warning detected. [%2] (S220) URL-XSS-Sicherheitsimplementierung PAN | TILT (Prozessentsprechung zu ftpd) Details der Warnung Benutzername Bedeutung Beim Schwenken/Neigen oder IP-Adresse...
Seite 238 W230 Pufferüberlauf [warning] B201 Ereignisbenachrichtigungsfehler [warning] Beschreibung stream buffer overflowed (W230) Beschreibung cannot notify %1 event [%2] (B201) Bedeutung Der Bildpuffer für die Ereignistyp (ald) Streamaufzeichnung ist übergelaufen Fehlernummer und es wurden Bilder verworfen. Bedeutung Ereignis konnte nicht benachrichtigt werden. ...
Seite 239  Videowarnung A135 Ungültige Upload-Einstellung (FTP- Modus PORT/PASV) [notice] V200 Videoeingangswarnung [warning] Beschreibung ftp port/pasv mode invalid. uploader set <pasv> forcibly (A135) Beschreibung video %1 warning - %2 (V200) Bedeutung Die PORT/PASV-Moduseinstellung für Nummer des Eingangs den FTP-Upload ist ungültig. Der PASV-Modus wurde eingestellt.
Seite 240   Speicherkartenwarnung ONVIF-Warnung (RTP) M201 Speicherkarte ist schreibgeschützt R101 Zeitüberschreitung bei der RTP- [warning] Sitzung [notice] Beschreibung Readonly filesystem (M201) Beschreibung session timeout: session ID=%1 (R101) Bedeutung Eine schreibgeschützte Speicherkarte wird eingesteckt. Sitzungs-ID Bedeutung Zeitüberschreitung bei der RTP- Sitzung. M203 Nicht genügend Speicherplatz auf Speicherkarte [warning] R102 Abrufen von Informationen...
Seite 241: Benachrichtigungsprotokoll
Benachrichtigungsprotokoll  Systembenachrichtigung S017 Qtimer-Dienst gestartet oder beendet [info] S001 System gestartet [info] Beschreibung %1 qtimer (S017) (starting) bzw. (stopping) Beschreibung starting paramd (S001) Bedeutung Der Qtimer-Dienst wurde gestartet Bedeutung Das Parameterverwaltungsmodul oder beendet. wurde gestartet. S030 Heizeinheit erkannt [info] S002 Systemeinstellungen geändert [info] Beschreibung The heater unit is detected.
Seite 242  W031 Übertragene Videodatenmenge [info] Benachrichtigung der Kameraanwendung Beschreibung %1= host=<Host>, user=<User>, video=<jpg|h264>:<Number of frames> (W031) C001 Starten und Stoppen des Kamera- W: WebView-Sitzung, V: Sitzungsloser Steuermoduls [info] Videoclient Beschreibung %1 camerad (C001) Bedeutung Bei getrenntem Client wird die an diesen Client übertragene starting | stopping Gesamtdatenmenge als Anzahl der...
Seite 243  A041 Anzahl der Uploads (FTP) [info] ONVIF-Benachrichtigung (RTP) Beschreibung uploader ftp: normal=%1 test=%2 (A041) R001 Start des RTP-Verteilungsmoduls [info] Anzahl normaler Uploads Beschreibung starting media_plane (R001) Anzahl von Test-Uploads Bedeutung RTP-Verteilungsmodul wurde gestartet. Bedeutung Gibt die Anzahl durchgeführter Uploads an. R002 Stoppen des RTP-Verteilungsmoduls [info] A042 Anzahl der Uploads (HTTP) [info]...
Seite 244 R005 Multicast starten [info] Beschreibung start multicast: profile=%1, num_of_sessions=%2(V=%3, A=%4, M=%5,BC=%6) (R005) IP-Adresse des Clients Profilname des angeforderten MulticastStreaming-STARTS Gesamtverteilung des Video-Streams Gesamtverteilung des Audio-Streams Gesamtverteilung des Metadaten- Streams Gesamtverteilung des AudioBackChannel Bedeutung Multicast wurde gestartet. R006 Multicast stoppen [info] Beschreibung stop multicast: profile=%1, num_of_sessions=%2(V=%3, A=%4,...
Seite 245: Liste Der Viewer-Meldungen
Liste der Viewer-Meldungen Im Informationsbereich angezeigte Meldungen Die im Informationsbereich des Kamera-Viewers angezeigten Meldungen sind in drei Kategorien unterteilt. Symbol Kategorie Erklärung Informationsmeldungen Zeigt Informationsmeldungen an, z. B. Hilfehinweise zu Steuerelementen (Schaltflächen, Dropdown-Listen usw.) sowie Informationen zu Bildfrequenz usw. Warnmeldungen Zeigt Warnmeldungen an, wenn Kamerasteuerungsrechte nicht zur Verfügung stehen, der Audioempfang unterbrochen ist usw.
Seite 246 Meldung Erklärung Momentan wird eine Audioübertragung gestartet Es wurde versucht, eine Audioübertragung zu starten oder anzuhalten, oder beendet. während bereits das Starten oder Anhalten einer Audioübertragung R11 M50 H65x M641 H761 H751 verarbeitet wurde. M741 Kann nicht gesteuert werden, weil „ Fest auf Sie haben versucht, den Fokus zu ändern, während [Fokus] auf [Fest auf unendlich“...
Seite 247: Wiederherstellen Der Werksvoreinstellungen
Wiederherstellen der Werksvoreinstellungen Wenn Sie die Kamera von Grund auf neu einrichten möchten oder müssen, stellen Sie zunächst die werkseitigen Standardeinstellungen wieder her. Es wird empfohlen, mit [Einstellungsseite] > [Wartung] > [Sichern/Wiederherstellen] eine Sicherungsdatei zu erstellen, bevor Sie die Werksvoreinstellungen wiederherstellen (S. 222). Wichtig Wenn Sie die Standardeinstellungen wiederherstellen, können Sie keine Verbindung zur Kamera mehr herstellen, da das Administrator- Konto ebenfalls initialisiert wird.
Seite 248 VB-R11VE/VB-R10VE VB-M641VE/VB-M640VE Neustart-Taste Reset-Taste Reset-Taste Neustart-Taste VB-H651VE VB-H651V Reset-Taste Reset-Taste Neustart-Taste Neustart-Taste VB-M641V/VB-M640V VB-M741LE-H/VB-M741LE/VB-M740E Reset-Taste Reset-Taste Neustart-Taste Neustart-Taste VB-H761LVE-H/VB-H761LVE/VB-H760VE/VB-H751LE-H/VB-H751LE Reset-Taste Neustart-Taste...
Seite 249 (VB-R13) Schalten Sie die Kamera aus. Die Kamera verfügt nicht über einen Netzschalter. Um die Kamera ein- oder auszuschalten, schließen Sie das Netzkabel an oder ziehen Sie es ab. Halten Sie die Reset-Taste gedrückt und schließen Sie das Netzkabel an. Halten Sie die Reset-Taste fünf Sekunden oder länger gedrückt.
Seite 250 H652 Bewegen Sie die Installations-Taste in die RESET-Position, während Sie die Neustart-Taste mit einem spitzen Objekt drücken. Lassen Sie die Neustart-Taste frühestens nach drei Sekunden los, während Sie die Installations-Taste weiterhin geneigt halten. Lassen Sie die Installations-Taste los, sobald die LED beginnt zu blinken. Wenn die LED aufhört zu blinken, ist das Reset-Verfahren beendet.
Seite 251: Liste Der Werkseinstellungen
Liste der Werkseinstellungen Funktion/Option Einstellung Funktion/Option Einstellung Kamerasteuerung durch Videoverteilung/ • LAN Gastbenutzer Kamerasteuerung LAN-Schnittstelle Auto Audioverteilung durch berechtigten Maximale Paketgröße 1500 Benutzer R11 M50 H65x • IPv4 M641 H761 H751 M741 Einstellungsmethode für die IPv4- Auto (DHCP) Audioverteilung durch Gastbenutzer R12 M50 Adresse R11 M50 H65x...
Seite 252 Funktion/Option Einstellung Funktion/Option Einstellung Zielbitrate (kbit/s) 1024 Digitaler Zoom Deaktivieren Videoqualität Erweiterter digitaler Zoom Deaktivieren M50 H76x Framerate (fps) Maximale digitale Zoomvergrößerung I-Bildintervall (Sek.) M50 H76x R10 M50 M64x  Bildstabilisator Deaktivieren M74x Schattenkorrekturstärke (Auto) Mittel • Alle Videos Dunstkompensationsstärke (Auto) Mittel Videoauflösungssatz 1280 x 720 / 640 x 360 /...
Seite 253 Funktion/Option Einstellung Funktion/Option Einstellung Gerätename (alphanumerische • Panoramaerstellungsbereich Zeichen) Gerätename (Unicode-Zeichen) Panoramaerstellungsbereich Nicht angegeben • Kameraposition festlegen Schwenk-/Neigungs-/Zoom-Position Registrieren • Aufnahmeeinstellungen H76x Zoom-Position Registrieren Speichern des Belichtungswertes Mitte PTZ-Position (digital) Nicht registrieren Speichern des Weißabgleichs Nicht speichern M50 H65x M64x H76x H751 Speichern des Fokus Nicht speichern M74x...
Seite 254 Funktion/Option Einstellung Funktion/Option Einstellung Bereich 7 (Orange) Deaktivieren Administrator-Kontaktdaten Bereich 8 (Weiß) Deaktivieren Name für die Administrationsfunktion VB-R13VE/VB-R13 • ADSR In H.264(1) aktivieren Deaktivieren VB-R12VE In H.264(2) aktivieren Deaktivieren VB-R11VE//VB-R11 ADSR-Level Höhe VB-R10VE • OSD-Anzeige VB-M50B Datumsanzeige Deaktivieren H652 Position der Datumsanzeige...
Seite 255 Funktion/Option Einstellung Funktion/Option Einstellung Maximale Kamerasteuerungszeit • RTP-Stream 3 (Sekunden) Videoauflösung 480 x 270 JPEG R11 M50 H65x M641 R12 H65x H761 H751 M741 H76x H751 Audioserver 320 x 180 JPEG R10 M50 Audioübertragung von der Kamera Deaktivieren M64x M74x Erkennungseinstellungen für Stille Deaktivieren Framerate...
Seite 256 Funktion/Option Einstellung Funktion/Option Einstellung • HTTP-Upload • Eingang für externe Geräte 1 Benachrichtigung Nur bei HTTP Betriebsmodus Normal offen benachrichtigen Vorgang bei aktivem Ereignis Deaktivieren Vorgang bei inaktivem Ereignis Deaktivieren Benutzername Vorgang während eines aktiven Deaktivieren Proxyserver Ereignisses Proxy-Port Voreinstellung Keins R11 M50 H761 Proxy-Benutzername...
Seite 257 Funktion/Option Einstellung Funktion/Option Einstellung Dauer der E-Mail-Benachrichtigung Deaktivieren Erkennungsbedingungen (Sek.) Ausgang für ext. Gerät Deaktivieren R11 M50 H761 Vorgang bei EIN-Ereignis Deaktivieren Vorgang bei AUS-Ereignis Deaktivieren • Timer 3 Vorgang während EIN-Ereignis Deaktivieren Timer-Ereignis Deaktivieren Voreinstellung Keins Einstellungen für 24 Stunden Deaktivieren R11 M50 H761 kontinuierlich...
Seite 258 Funktion/Option Einstellung Funktion/Option Einstellung • Kamerapositionseinstellungen Ereignistyp Eingang für externe Geräte Geben Sie die anfängliche Gelöscht Kameraposition an. Eingangsstatus des externen Geräts Eingang 1 • Tag-/Nacht-Umschaltung Status Aktiv Voreinstellung beim Wechsel in Keins Ereignis 2 Tagmodus Ereignistyp Intelligente Funktion Voreinstellung beim Wechsel in Keins Intelligente Funktion Einstellung 1...
Seite 259 Funktion/Option Einstellung Funktion/Option Einstellung Ausgang für externe Geräte ZU Deaktivieren 04: / 32 Ja BEGINN des Ereignisses 05: / 32 Ja Ausgang für externe Geräte Deaktivieren 06: / 32 Ja NACH BEENDIGUNG des Ereignisses 07: / 32 Ja Audiowiedergabe bei EIN-Ereignis Deaktivieren 08: / 32 Ja Audiowiedergabe bei AUS-...
Seite 260 Funktion/Option Einstellung Funktion/Option Einstellung Gemeinde (L) SA-ESP-Authentifizierungsschlüssel (abgehend) Organisation (O) SA ESP SPI (abgehend) Organisationseinheit (OU) SA-ESP-Verschlüsselungsschlüssel Common Name (CN) (ankommend) Gültigkeitsdauer, Startdatum SA-ESP-Authentifizierungsschlüssel (ankommend) Gültigkeitsdauer, Enddatum SA ESP SPI (ankommend) • Verschlüsselte Kommunikation SA-AH-Authentifizierungsalgorithmus HMAC_SHA1_96 HTTPS-Verbindungsrichtlinie HTTP SA-AH-Authentifizierungsschlüssel • 802.1X-Authentifizierung (abgehend) 802.1X-Authentifizierung Deaktivieren...
Seite 261 Funktion/Option Einstellung Funktion/Option Einstellung • IPsec-Einstellung 3 SA-ESP- HMAC_SHA1_96 Authentifizierungsalgorithmus IPsec-Einstellung Deaktivieren SA-ESP-Verschlüsselungsschlüssel IPsec-Modus Tunnelmodus (abgehend) Ziel-IPv4-Adresse SA-ESP-Authentifizierungsschlüssel (abgehend) Ziel-IPv6-Adresse SA ESP SPI (abgehend) Quell-IPv4-Adresse SA-ESP-Verschlüsselungsschlüssel Quell-IPv6-Adresse (ankommend) IPsec-Protokoll SA-ESP-Authentifizierungsschlüssel (ankommend) Sicherheitsgateway-IPv4-Adresse SA ESP SPI (ankommend) Sicherheitsgateway-IPv6-Adresse SA-AH-Authentifizierungsalgorithmus HMAC_SHA1_96 Subnetzmaskenlänge von Ziel SA-AH-Authentifizierungsschlüssel Zielpräfixlänge (abgehend)
Seite 262 Funktion/Option Einstellung SA-AH-Authentifizierungsschlüssel (ankommend) SA AH SPI (ankommend) • Videoaufzeichnungseinstellung Videoaufzeichnungsaktion Upload • Speicherkartenvorgänge Einstellungen Protokolle und Videos speichern Videoformat JPEG Puffer vor Ereignis (Anzahl Einzelbilder) Puffer nach Ereignis (Anzahl Einzelbilder) Puffer vor Ereignis (Sek.) Puffer nach Ereignis (Sek.) Videos überschreiben Deaktivieren Videos automatisch löschen Deaktivieren...
Seite 263: Stichwortverzeichnis
Stichwortverzeichnis Numerics Benutzerverwaltung ........... 98 Berechtigter Benutzer ........53, 98 802.1X-Authentifizierung ........211 Berechtigung ............. 99 Bereich für Panoramaanzeige ......69 Bereichszoom ............ 67 Administrator ............53 Betriebsmodus ......... 163, 164 Administratorkennwort ......... 39, 98 Bewegungsabhängige Rauschreduktion ..108 Administrator-Konto ........38, 98 Bewegungserkennung ......
Seite 264 Ereignis und Eingang/Ausgang Hauptmenü Audioerkennung .......... 83 Benutzer wechseln ........57 Ausgang für ext. Gerät ........ 82 Einstellungsseite .......... 57 Auto Tracking ..........83 Mobiler Kamera-Viewer ....... 57 Eingang für ext. Gerät ......... 82 Sprache ............57 Verknüpfte Ereignisse ......... 83 Hostzugriffsbeschränkungen ....
Seite 265 Kamerabetrieb Nachtmodus ........71, 118, 122 Belichtungskompensation ......70 Name der Voreinstellung ......... 133 Clear-IR-Modus ........... 71 Namensserver-Adresse ........96 Fokus ............70 Neigen ............ 46, 66, 69 Geschwindigkeit für Schwenken/Neigung ..69 Netzwerk ............94 Schwenken/Neigung ........69 Netzwerkadresse/Subnetz ....... 206 Tag/Nacht ............
Seite 266 SNMP-Server ............ 151 Videoerkennung ......82, 172, 175, 177 Sommerzeit ............101 Videoformat ..........159, 218 Sound-Clip-Upload .......... 150 Videoqualität ............ 103 Speicherkarte ........20, 21, 217 Videos automatisch löschen ......219 Speicherkarteninformationen ......219 Videos überschreiben ........218 Speicherkartenkapazität ........219 Videoserver ............

Diese Anleitung auch für:

Vb-r13ve Vb-r10ve Vb-r11ve Vb-h652lve Vb-m50b Vb-r11 ... Alle anzeigen

Canon VB-R13 Bedienungsanleitung

Quicklinks

19 Kapitel 1 Einführung

29 Kapitel 2 Einrichtung der Kamera

43 Kapitel 3 Einstellen des Kamerawinkels

49 Kapitel 4 Kamera-Viewer

85 Kapitel 5 Einstellungsseite

227 Kapitel 6 Anhang

19 Kapitel 1 Einführung

29 Kapitel 2 Einrichtung der Kamera

43 Kapitel 3 Einstellen des Kamerawinkels

49 Kapitel 4 Kamera-Viewer

85 Kapitel 5 Einstellungsseite

227 Kapitel 6 Anhang

Fehlerbehebung

Andere Handbücher für Canon VB-R13

Verwandte Anleitungen für Canon VB-R13

Inhaltszusammenfassung für Canon VB-R13

19
Kapitel 1 Einführung

29
Kapitel 2 Einrichtung der Kamera

43
Kapitel 3 Einstellen des Kamerawinkels

49
Kapitel 4 Kamera-Viewer

85
Kapitel 5 Einstellungsseite

227
Kapitel 6 Anhang

19
Kapitel 1 Einführung

29
Kapitel 2 Einrichtung der Kamera

43
Kapitel 3 Einstellen des Kamerawinkels

49
Kapitel 4 Kamera-Viewer

85
Kapitel 5 Einstellungsseite

227
Kapitel 6 Anhang
