Configurazione & Installazione della Macchina
1.

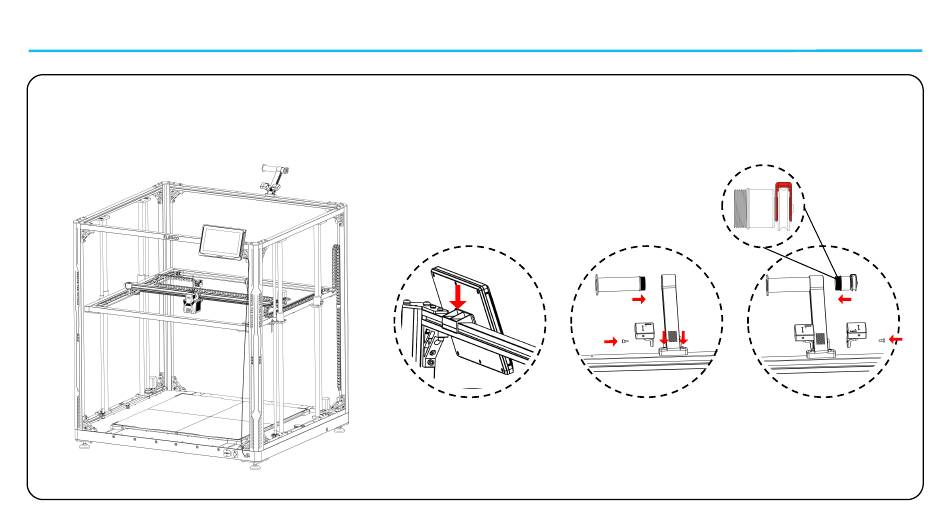

Montaggio dello Schermo: Fissa lo schermo tramite l'aggancio snap-in che farà un «click» quando sarà fissato correttamente. (Immagine 17)
2.
Montaggio del Gruppo Porta-bobina e del Sensore di Rilevamento del Filamento: Utilizza 2 viti (PM4*25) per fissare il gruppo porta-filamento al profilo superiore; utilizza una vite
(HM4*M3*3) per montare il sensore del filamento sul gruppo porta-bobina. (Immagine 18)
3.
Montaggio del gruppo di guida del filamento e del sensore del filamento: avvita il gruppo di guida del filamento al braccio di supporto e, una volta bloccato, ruota la testa del
gruppo in una posizione adeguata alla posizione della bobina. Utilizza 1 vite (HM4*M3*3) per montare il sensore del filamento sul braccio di supporto. (Immagine 19)
（Immagine 16）
（Immagine 17）
（Immagine 18）
89
（Immagine 19）
