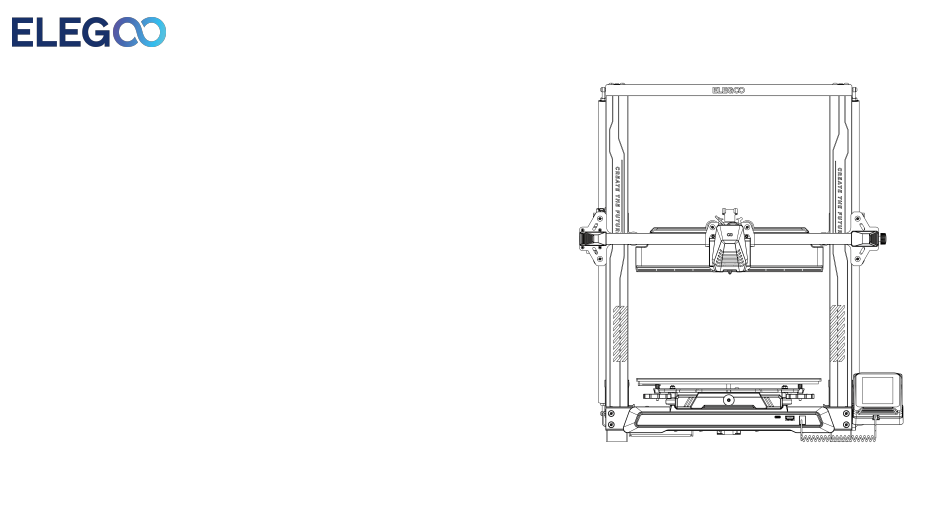

- Seite 1 Benutzerhandbuch für NEPTUNE 4 PLUS 3D Drucker Die Bilder dienen nur der Illustration, bitte nehmen Sie das tatsächliche Produkt als Maßstab. V1.6...
- Seite 2 Einrichtung und Verwendung des Produkts zu vermeiden. Bei Fragen oder Problemen, die nicht in diesem Handbuch behandelt werden, wenden Sie sich bitte direkt an unseren Kundensupport per E-Mail: 3dp@elegoo.com. Das ELEGOO-Team ist immer bereit, Ihnen einen hochwertigen Service zu bieten.
- Seite 3 HINWEISE 1. Stellen Sie den Drucker nicht in vibrierenden oder anderen instabilen Umgebungen auf, da das Schütteln des Geräts die Druckqualität beeinträchtigt. 2. Berühren Sie die Düse und das Heizbett nicht, wenn der Drucker in Betrieb ist, um Verbrennungen durch hohe Temperaturen und Verletzungen zu vermeiden.
- Seite 4 Leitfaden zur Fehlerbehebung Ein Schrittmotor der X/Y/Z-Achse bewegt sich nicht oder macht Geräusche beim "Nullstellen" ① Das Schrittmotorkabel könnte locker sein. Bitte überprüfen Sie die Verkabelung. ② Der entsprechende Endschalter löst möglicherweise nicht richtig aus. Überprüfen Sie, ob die Bewegung der entsprechenden Wellen gestört ist und stellen Sie sicher, dass die Endschalterverdrahtung nicht locker ist.
- Seite 5 Inhaltsverzeichnis Geräteparameter------------------------------------------------------------ Strukturdiagramm des Druckers-------------------------------------------- Lieferumfang---------------------------------------------------------------- Installation des Druckers---------------------------------------------------- Einführung in den Bedienerbildschirm------------------------------------- Auto-Leveling--------------------------------------------------------------- Modelltest ------------------------------------------------------------------ Wiederaufnahme des Druckvorgangs-------------------------------------- Software Installation-------------------------------------------------------- LAN Druck------------------------------------------------------------------- Verkabelung-----------------------------------------------------------------...
- Seite 6 Geräteparameter Druckdaten Softwareparameter Druckprinzip: FDM（Fused Deposition Modeling） Slicer Software: Cura Bauraum: 320X320X385(mm³) Eingabeformat: STL, OBJ Druckpräzision: ±0.1mm Ausgabeformat: G-code Düsendurchmesser: 0.4mm Anschlussart: USB Drive, LAN (Network), WIFI Druckgeschwindigkeit: 30~500mm/s Normale Druckgeschwindigkeit: 250mm/s Stromversorgung Maximale Beschleunigung: 12000mm/s² Spannungseingang: 100-120V/220-240V; Temperaturdaten 50/60Hz Spannungsausgang: Umgebungstemperatur: 5°C~40°C...
- Seite 7 Strukturdiagramm des Druckers Filamenthalter Filamenthalteru Filamensensor Stützstrebe Z-Achse Gewindespindel X-Achsen- Extruder X-Achse hinteres Riemensp (Hotend) Schrittmotor Kühlgebläse anner Starre Kopplung Druckplatte Netzwerkkabe- USB-C Anschluss Touchscreen schnittstelle Z-Achse Riemenspanner WIFI Antenne Schrittmotor USB-Anschluss Y-Achse...
- Seite 8 （HM5*45）4pcs （PM4*50）3pcs （PM4*20）5pcs （PM4*18）2pcs (PM3*14) 3pcs Grundeinheit Gantry-Rahmen （PM4*8）3pcs （HM4*M3*3) 1pc (PM3*8) 2pcs （FW M5*18*1）2pcs ELEGOO 3D Drucker Werkzeuge Bildschirm- Spiralkabel Spulenhalter Spulen- Bildschirm halterung halterung (1.5 / 2.0 / 2.5 / 3.0 / 4.0) Stützstrebe Filamensensor hinteres WIFI Strom Druckkopf Kühlgebläse...
- Seite 9 Installation des Druckers ① ② Auf dem mitgelieferten USB-Laufwerk finden Sie ein Video mit Anleitungen zur Einrichtung und Installation. Befestigen Sie die Druckkopfbaugruppe von der Rückseite aus mit zwei Schrauben PM3 x 14, um den Druckkopf durch die Löcher der Kabelzugentlastungshalterung zu befestigen, und zwei Schrauben PM3 x 8, um die Unterseite des Druckkopfs zu befestigen.
- Seite 10 ③ ④ （PM4*20）3pcs...
- Seite 11 ⑤ ⑥ （PM4*18）2pcs （HM4*M3*3) 1pc （PM4*8）2pcs Installation des Filamentsensors: Installation der Kabelschellen: （PM4*8） 1pc （PM4*20）2pcs Wenn Sie die Kabelklemme anbringen, müssen Sie die （FW M5*18*1）2pcs Kabel zunächst ordnen und bündeln, bevor Sie die Klemme vollständig befestigen. Achten Sie darauf, dass genügend Spielraum bleibt, damit sich das heiße Ende ungehindert zu beiden Seiten und nach oben und unten bewegen kann.
- Seite 12 ⑦ ⑧ Filamentsensor X-Achse Schrittmotor Z-Achse Schrittmotor （PM4*50）3pcs...
- Seite 13 Ergänzende Anweisungen Sonderfall: l Die Y-Achsen-Gleitplatte ist werkseitig eingestellt, aber die Riemenscheiben der Maschine können durch den Transport locker sein. Wenn die Druckplattform wackelt oder locker ist, können Sie mit einem Maulschlüssel die sechseckige Exzentermutter unter der Plattform langsam herausschrauben, bis die Y-Achsen-Gleitplatte reibungslos gleitet, ohne zu wackeln! l In ähnlicher Weise können Sie die sechseckige Exzentermutter unter dem Druckkopf einstellen, wenn sie wackelt oder sich lockert.
- Seite 14 Einführung in die Bedienung des Bildschirms Bewegungsdistanz Y=0 einstellen Anzeige der X=0 einstellen Gcode- Auf Null zurücksetzen (home) Dateien Z=0 einstellen Hauptmenü Motor ausschalten Linke und rechte Drei Menüpunkte: Bewegung, Seitentasten Temperatur, Extruder Druckdateien Steuerung Levelingschalter (36/121 points) Sprachwechsel Temperaturanzeige Temperaturvoreinstellung Beleuchtungssteuerung Lüftersteuerung...
- Seite 15 Gebrauchsanweisung für das hintere Kühlgebläse: Betrieb des hinteren Kühlgebläses: Wählen Sie auf dem Startbildschirm die Option Drucken. Wählen Sie als nächstes das Lüftersymbol, um die Betriebseinstellungen des Lüfters während des Druckvorgangs anzupassen. HINWEIS: Das hintere Gebläse hat drei Betriebsmodi: Leise (60%), Normal (80%) und Sport (100%). Bitte wählen Sie einen Modus, der Ihren Druckanforderungen entspricht, wie auf den Fotos unten gezeigt.
- Seite 16 Einführung in die Bedienung des Bildschirms Einführung in die Optimierung von Schwingungsmustern l Es wird empfohlen, die Schwingungsmustererkennung nach der ersten Verwendung oder nach einem Umzug der Maschine oder dem Austausch von Teilen durchzuführen. Der Benutzer kann die Option zur Schwingungsmusteroptimierung in den erweiterten Einstellungen auswählen.
- Seite 17 Beachten Sie, dass der Auto Leveling Nivellierungssensor nur die Metallplatte der Plattform erkennt. Wenn Sie z. B. die Glasplattform zum Nivellieren Wenn die Maschine zum ersten Mal in Betrieb genommen wird, muss der Abstand zwischen der austauschen, wird kein Erkennungseffekt Plattform und der Düse im Nivelliermodus kalibriert werden, der etwa der Dicke eines A4-Blatts erzielt, was dazu führt, dass die Düse die entspricht.
- Seite 18 Modelltest Druckkopfzufuhr prüfen Schieben Sie zunächst das Filament bis zum Boden des Druckkopfes Drücke 【Prepare】 - 【Extruder】, 【Load】, die Temperatur der Düse wird automatisch auf 200°C aufgeheizt. Nachdem die Düse auf 200°C vorgeheizt wurde, klicken Sie auf den Vorschub, um die Filamente aus der Düse zu extrudieren. Reinigen Sie das geschmolzene Filament vor dem Druck von der Düse.
- Seite 19 Einstellung der Düsenhöhe während des Drucks ① HINWEIS: Wenn Sie drucken und dieses Verfahren zur ③ Feineinstellung der Düsenhöhe befolgen, stellen Sie sicher, dass Sie die Bewegungsdistanz auf die kleinere Schrittweite von 0,01 mm oder 0,1 mm einstellen, um zu verhindern, dass die Düse übermäßig entlang der beheizten Bettplattform schleift (was zu Schäden an der Bauplatte führen kann) oder um zu verhindern, dass das...
- Seite 20 Das mitgelieferte "Slicer"-Softwareprogramm ist eine modifizierte Version der Cura Open Source Slicer Software, die öffentlich verfügbar ist. Sie können zwar jede beliebige Version von Cura verwenden, aber wir raten Ihnen dringend, die ELEGOO-Version von Cura zu verwenden, um die maximale getestete Kompatibilität mit Ihrem spezifischen ELEGOO-Drucker zu gewährleisten.
- Seite 21 Weitere Tipps zur Bedienung: 1.Benutzen Sie das mittlere Mausrad, um den Gebrauchsanweisung Blickwinkel zu vergrößern und zu verkleinern, und halten Sie das mittlere Mausrad gedrückt, um die Position der Plattform auf dem Bildschirm zu verschieben. 2. Drücken Sie die rechte Maustaste und halten Sie sie gedrückt, während Sie die Maus bewegen, um den Blickwinkel Ihres Modells zu drehen.
- Seite 22 LAN-Druck Das Gerät unterstützt WIFI- und Netzwerkkabelverbindungen. Nachdem die Verbindung erfolgreich hergestellt wurde, überprüfen Sie die IP-Adresse auf dem Bildschirm und geben Sie die IP-Adresse über den Browser ein, um auf das Gerät zuzugreifen. HINWEIS: Ihr Drucker und Ihr lokaler Computer können nur über das gleiche Netzwerksegment mit dem LAN (Netzwerk) verbunden werden.Vergewissern Sie sich, dass der Netzwerkanschluss des Druckers angeschlossen ist, da sonst der Zugriff fehlschlägt.
- Seite 23 Zeigt die Temperatur(en) des Druckers und den Heizstatus an. Hier können Sie auch die Vorwärmung der Druckkopftemperatur und die Temperatur des Heizbetts steuern. Konsolenanzeige: Zeigt die ausgeführten G-Code-Befehle an und ermöglicht das Senden von manuellem G-Code an den Drucker. Aufgabenliste: Hier können Sie die G-Code-Datei des ELEGOO Cura-Slicers zum Drucken in die Aufgabenliste ziehen.
- Seite 24 Verkabelung X-Achsen- Y-Achsen- Achsen- E-Achsen- E1-Achsen- Modell Licht Schrittmotor Schrittmotor Schrittmotor Schrittmotor Schrittmotor ③ Berührungsschalter Extrusions Netzwer Hotend -motor k-kabel- Temperatursensor ④ Berührun schnittst gsschalt elle ⑥ Halsrohr ① Lüfter ⑤ ⑦ Modell Heizrohr Ventilator ② ① Hotend Temperatursensor (TH1) Heizkopf- Schnittstelle ②...
- Seite 25 Registrierungskarte für den Kundendienst 售后服务登记卡 Ort des Kaufs Kaufdatum ： 购买地点 ： 购买日期 Seriennummer Drucker ： 序列号 机器： Fehlerbeschreibung ： 故障描述 Kontakt Telefonnummer 联系人： 电话号码： Adresse 地址：...
- Seite 26 Offizielle Website von ELEGOO: www.elegoo.com...
