Inhaltszusammenfassung für Elegoo Saturn 3 Ultra
- Seite 1 Saturn 3 Ultra 3D Drucker Benutzerhandbuch...
- Seite 2 Vielen Dank, dass Sie sich für Produkte der Marke ELEGOO entschieden haben. Bitte überprüfen Sie nach Erhalt des Produkts, ob die Ausrüstung intakt und das Zubehör vollständig ist. Sollten Schäden vorhanden sein oder fehlen, kontaktieren Sie uns bitte rechtzeitig unter 3dp@elegoo.com.
- Seite 3 Wenn die Trennfolie im Harztank weißlich oder zerkratzt ist oder keine Elastizität aufweist, ist die Fehlerquote beim Drucken hoch. Bitte ersetzen Sie die Trennfolie rechtzeitig. Bei Problemen mit dem Drucker kontaktieren Sie uns bitte unter 3dp@elegoo.com. Bitte zerlegen oder modifizieren Sie ELEGOO 3D- Drucker nicht selbst, da sonst die Garantie erlischt.
- Seite 4 Packliste USB-Luftreiniger WLAN-Antenne Plattform erstellen Harztank U-Disk Maske Saturn 3 Ultra 3D-Drucker Trichter Handschuhe Sicherungsschrauben Benutzerhandbuch Werkzeugsatz Adapter Schaber...

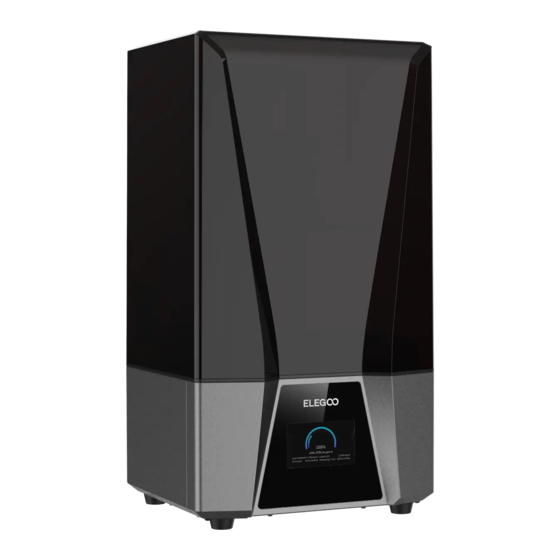

- Seite 5 Einführung in den Drucker Z-Achse Schraubenknopf Bauplatte Harztank Touchscreen LCD-Display Wechseln DC-Buchse USB-Schnittstelle WLAN-Antenne Schraubenknopf USB-Luftreiniger...
- Seite 6 Einführung in den Drucker Erweiterungsport Anti-UV-Abdeckung...
- Seite 7 Technische Daten zum 3D-Drucker System: EL3D-4.0 Betrieb: Slicer mit kapazitivem 4,0-Zoll-Touchscreen Druckparameter Software: Chitu Box & Voxeldance Tango Konnektivität: USB-Schnittstelle und WLAN Technologie: MSLA-Stereolithographie. Lichtquelle: COB + refraktive Lichtquelle (Wellenlänge 405 nm). XY-Auflösung: 19*24um (11520*5120) Druckspezifikation Genauigkeit der Z-Achse: 0,01 mm. Schichtdicke: 0,01–0,2 mm.
- Seite 8 Einführung in den Betriebsbildschirm Haupt-Schnittstelle Liste drucken Werkzeugliste Systemliste...
- Seite 9 Einführung in den Betriebsbildschirm Liste drucken USB-Dateien Geschichtsaufzeichnung U-Disk-Statussymbol Zurück zum U-Disk-Dateiliste Druckstatus Druckzeit Klicken Sie, um die Vorschau Hauptmenü des Verlaufs aufzurufen, und drücken Sie lange, um den Bearbeitungsmodus aufzurufen. USB-Dateien Modellvorschau Statussymbol Klicken Sie, um die Kopieren Modellvorschau Das aktuelle Modell Kopieren Sie das Klicken Sie hier, um mit dem Sie das Modell...
- Seite 10 Einführung in den Betriebsbildschirm Werkzeugliste Handbuch Werkzeug Zurück Wählen Sie den Abstand Z-Achse kehrt zurück Z-Achse Z-Achse Z-Achse Klicken Sie, um das zu stoppen jeder Bewegung der Z-Achse bis Null fährt nach unten Z-Achse sofort fährt nach oben stoppt Setzen Sie Z=0 Reinigung des Harztanks Zum Zurücksetzen auf Null bestätigen.
- Seite 11 Einführung in den Betriebsbildschirm Werkzeugliste Bildschirmbelichtung Belichtungszeit einstellen Wählen Sie den Belichtungstyp...
- Seite 12 Einführung in den Betriebsbildschirm Systemliste System Sprache Zurück Klicken Sie, um eine Sprache auszuwählen Systemeinstellungen Systemeinstellungen Informationen zum Maschine Option zum Umschalten Formatieren Sie Informationen Maschinenversionsnamen IP Adresse die U-Disk oder die lokale Datei nach dem Verkauf des Maschinensounds Fehlermeldungsprotokoll des Druckers...
- Seite 13 Einführung in den Betriebsbildschirm Systemliste W-LAN Versions-Upgrade Klicken Sie, um WLAN-Statussymbol Klicken Sie hier, um die Klicken Sie hier, um die Netzwerk-Upgrade ist eines der WLANs auszuwählen WLAN-Liste zu aktualisieren noch nicht verfügbar Firmware-Upgrade-Liste aufzurufen...
- Seite 14 Nivellierung 1. Entfernen Sie den Harztank, verriegeln Sie den ) der Bauplatte und lösen Sie dann die 4 ) der Schraubknopf Bauplatte 1 3 2 4 ( Befestigungsschrauben ( bis sich die Bauplatte frei bewegen kann. (Siehe Bild 1) (Bild 1) 50mm Nivellierkarte (Bild2)
- Seite 15 Nivellierung Ziehen Sie die Nivellierkarte heraus. Wenn Sie feststellen, dass bei diesem Vorgang ein leichter Widerstand spürbar ist, können Sie direkt mit Schritt 5 fortfahren. (Hinweis: Wenn beim Herausziehen der Nivellierkarte kein Widerstand spürbar ist, klicken Sie bitte auf die Schaltfläche „Abwärts“ der Z-Achse (in Schritten von 0,1). Wenn der Widerstand zu groß...
- Seite 16 6. Nehmen Sie die Nivellierkarte heraus und klicken Sie auf die Schaltflächen „Werkzeug“ – „Belichtung“ – „Text“, um den LCD-Bildschirm und die LED-Lichtquelle zu testen. Wenn auf dem LCD „ELEGOO TECHNOLOGY www.elegoo.com“ angezeigt werden kann, funktioniert der 3D-Drucker einwandfrei. Zu diesem Zeitpunkt ist die Nivellierung abgeschlossen.
- Seite 17 Warten Sie nach Abschluss des Druckvorgangs, bis das Harz auf der Bauplatte nicht mehr tropft, lösen Sie dann den Schraubknopf der Bauplatte, um sie zu entfernen, und entfernen Sie das Modell mit einem Schaber. Zur Nachbearbeitung des Modells können Sie die Reinigungs- und Aushärtungsmaschine von ELEGOO nutzen. (Siehe Bild 9)
- Seite 18 2) Scrollen Sie mit dem Mausrad, um das Modell zu vergrößern oder zu verkleinern. 3) Drücken Sie lange die rechte Maustaste, um die verschiedenen Perspektiven des Modells anzuzeigen. 3. Chitu-Box-Einstellung 3.1 Maschinenkonfigurationsparameter Klicken Sie auf „Parametereinstellungen“ und wählen Sie ELEGOO Saturn 3 Ultra als Ihren Standarddrucker. (Siehe Bild 10) (Bild 11) (Bild 10) 3.2 Bauvolumen...
- Seite 19 Softwareinstallation und -einrichtung 3.3 Harzparameter (siehe Bild 12) Harzdichte: 1,1 g/ml Harzkosten: Sie können den tatsächlichen Preis des von Ihnen gekauften Harzes eingeben und die Slicing-Software kann die Harzkosten für jedes von Ihnen gedruckte Modell berechnen. (Bild 12) 3.4 Parameter (siehe Bild 12) Schichthöhe: Die Dicke jeder gedruckten Schicht.
- Seite 20 Softwareinstallation und -einrichtung Übergangstyp: Legen Sie den Übergangstyp der Belichtungszeit beim Übergang von den unteren Ebenen zu den normalen Ebenen fest. Die Standardeinstellung ist der lineare Übergang. Die Ruhezeit vor dem Anheben: Die Zeitdifferenz zwischen dem Ende der Belichtung und dem Beginn der Entfernung der Bauplattform von der Belichtungsoberfläche.
- Seite 21 Softwareinstallation und -einrichtung 4. Speichern Sie das Modell Nachdem Sie alle Parameter eingerichtet haben, klicken Sie auf „Slice“ und anschließend auf „Speichern“, um die Slice- Datei zu exportieren und auf die U-Disk zu kopieren. Legen Sie dann die U-Disk in Ihren Drucker ein und beginnen Sie mit dem Drucken. (Siehe Bild 13) (Bild 13)
- Seite 22 Anleitung zum WLAN-Modul 1. Stellen Sie zunächst sicher, dass die WLAN- Antenne angeschlossen ist. Schließen Sie die WLAN-Antenne an indem Sie es im Uhrzeigersinn an den rechten Anschluss der Maschine schrauben, um eine Verbindung zum Netzwerk herzustellen. (Siehe Bild 14) (Bild Sobald die WLAN-Antenne installiert ist, klicken Sie auf „Einstellungen“...
- Seite 23 Anleitung zum WLAN-Modul 2. Stellen Sie dann sicher, dass der Computer mit der installierten Slicing-Software mit demselben WLAN verbunden ist wie der Drucker. Klicken Sie nach dem Slicen des Modells auf „Netzwerk senden“ und die Software sucht automatisch nach dem Drucker, wählen Sie den Drucker anhand des Druckernamens und der IP-Adresse aus, klicken Sie auf „Senden“...
- Seite 24 Maschinenwartung Bitte verwenden Sie keine scharfen oder spitzen Werkzeuge, um den Harztank abzukratzen, um eine Beschädigung der Release- Liner-Folie zu vermeiden. Bitte reinigen Sie den Harztank, bevor Sie das Harz in eine andere Farbe wechseln. Reinigen Sie die Bauplatte vor und nach dem Drucken mit Papiertüchern oder Alkohol, um sicherzustellen, dass keine Unebenheiten oder Grate auf der Bauplatte entstehen.
- Seite 25 Garantieerklärung 1. Ab dem Kaufdatum hat der ELEGOO-Drucker Anspruch auf einen einjährigen kostenlosen Garantieservice, mit Ausnahme der Verbrauchsmaterialien des LCD-Bildschirms und der Trennfolie. 2. Für den LCD-Bildschirm gilt ein kostenloser 6-monatiger Garantieservice. 3. Die kostenlose Garantie umfasst NICHT Probleme, die durch Selbstdemontage und unsachgemäßen Gebrauch...
- Seite 26 Diskussionsforen Hilfeartikel Email Unterstützung...
