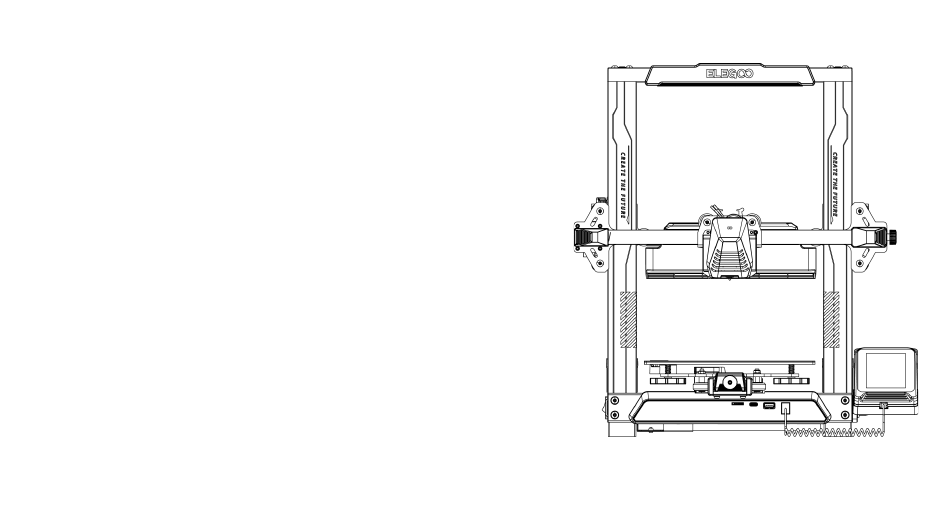

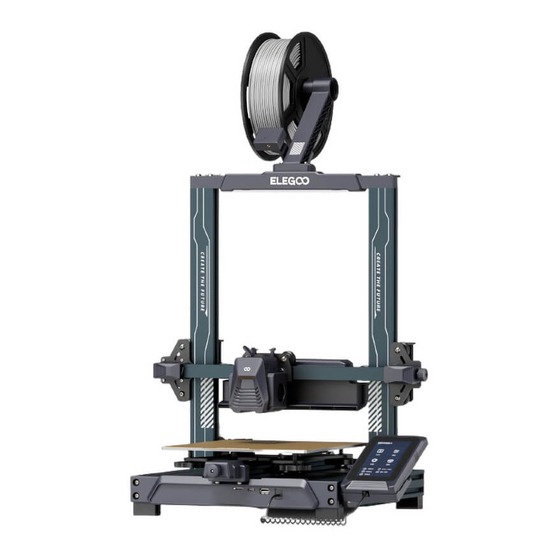

- Seite 1 Benutzerhandbuch für den NEPTUNE 4 3D Drucker Die Bilder dienen nur zur Veranschaulichung, bitte nehmen Sie das tatsächliche Pordukt als Maßstab. V1.5...
- Seite 2 Vielen Dank, dass Sie sich für ein Produkt von ELEGOO entschieden haben! Bitte lesen Sie diese Bedienungsanleitung vor der Verwendung sorgfältig durch. Die Hinweise und Tipps in dieser Anleitung können Ihnen helfen, eine falsche Installation und Verwendung zu vermeiden. Bei Fragen oder Problemen, die nicht in dieser Anleitung behandelt werden, kontaktieren Sie uns bitte unter dieser E-Mail-Adresse: 3dp@elegoo.com...
- Seite 3 Warnhinweise 1. Stellen Sie den Drucker nicht auf vibrierende oder anderen instabilen Untergründe auf, da die Erschütterungen des Geräts die Druckqualität beeinträchtigen. 2. Berühren Sie die Düse und das Heizbett nicht, wenn der Drucker in Betrieb ist, um Verbrühungen durch hohe Temperaturen und Verletzungen zu vermeiden. 3.
- Seite 4 Inhaltsverzeichnis Geräteparameter ------------------------------------------------------- Strukturdiagramm des Druckers-------------------------------------- Lieferumfang-------------------------------------------------------------- Installation des Druckers------------------------------------------------ Einführung in den Betriebsbildschirm----------------------------- Auto Leveling -------------------------------------------------------------- Modelltest ---------------------------------------------------------------------------- Wiederaufnahme des Druckvorgangs ------------------------------ Software-Installation ----------------------------------------------------- LAN Druck -------------------------------------------------------------------------- Leitfaden zur Fehlerbehebung----------------------------------------- Verkabelung---------------------------------------------------------------...
- Seite 5 Geräteparameter Druckdaten Softwareparameter Slicer Software: Cura Druckprinzip: FDM（Fused Deposition Modeling） Druckplatte: 225X225X265(mm³) Eingabeformat: STL, OBJ Ausgabeformat: Gcode Druckpräzision: ±0.1mm Düsendurchmesser: 0.4mm Anschlussart: USB, LAN Druckgeschwindigkeit: 30~500mm/s Stromversorgung Spannungseingang: 100-120V/220-240V Temperaturdaten Ausgangsspannung: Umgebungstemperatur: 5°C~40°C Technische Daten Maximale Temperatur der Düse : 300°C Maximale Temperatur des Heizbettes: 110°C...
- Seite 6 Strukturdiagramm des Druckers Filamenthalter Filamenthalterung Filamentsensor Riemenscheibe Gewindespindel T8 X-Achsen- X-Achsen- X-Achsen Endschalter Riemenspanner Extruder Schrittmotor ① Druckbett Starre Kopplung Kartenschnittstelle Y-Achse ② USB-C Schrittmotor Anschluss ① ③ USB-Anschluss ② Touchscreen ③ Netzschalter Z-Achse Riemenspanner Netzwerkkabel Schrittmotor Hinweis: Die SD-Kartenschnittstelle wird hauptsächlich für Y-Achse schnittstelle das Firmware-Upgrade des Treiberteils verwendet, und die...
- Seite 7 Schrauben （HM5*45）4 Stück （PM4*45）3 Stück （PM4*20）5 Stück （PM4*8） 1 Stück （HM4*M3*3) 1Stück Werkzeuge ELEGOO 3D Drucker (1.5 / 2.0 / 2.5 / 3.0 / 4.0) Das oben genannte Zubehör entspricht nicht den tatsächlichen Produkten, die Bilder dienen nur als Referenz.
- Seite 8 Installation des Druckers ① ② Auf dem USB-Stick befindet sich das Installationsvideo. （PM4*20）3 Stück （HM5*45）4 Stück...
- Seite 9 ③ ④ （HM4*M3*3) 1 Stück Filamentsensor installiren: （PM4*20）2 Stück Kabelklemmen-Installation: （PM4*8） 1 Stück Beim Zusammenbau müssen Sie auf eine ordentliche Kabelführung achten.
- Seite 10 ⑤ ⑥ Filamentsensor X-Achsen- Endschalter X-Achse Schrittmotor Z-Achse Schrittmotor （PM4*45）3 Stück Bitte stellen Sie die Spannung vor dem Gebrauch auf die lokale Spannung ein.
- Seite 11 Ergänzender Hinweis: Besonderer Fall: Der untere Schlittenblock wurde vor dem Verlassen des Werks eingestellt, aber die Riemenscheibe der Maschine kann sich aufgrund des Transports lockern. Wenn die Bauplattform des Geräts wackelig und locker ist, kann die exzentrische Mutter unter der Plattform mit einem offenen Schraubenschlüssel langsam gedreht werden, bis der Gleitblock reibungslos gleitet und nicht mehr wackelt.
- Seite 12 Einführung Bedienerbildschirm Bewegungsdistanz Y=0 einstellen X=0 einstellen Anzeige der Auf Null zurücksetzen (home) Gcode-Dateien Z=0 einstellen Hauptmenü Motor ausschalten Linke und rechte Seitentasten Drei Menüpunkte: Bewegung, Steuerung Drucken Temperatur, Extruder Sprachwechsel Temperaturanzeige Temperaturvoreinstellung Beleuchtungssteuerung Ausgleichseinstellungen Lüftersteuerung Motor ausschalten Filamentsensor Auf Werkseinstellung zurücksetzen Temperaturanzeige Informationen zum Gerät 121-Punkte-Parameteranzeige...
- Seite 13 Gebrauchsanweisung für das hintere Kühlgebläse: Sie können auf das Lüftersymbol klicken, um den Luftauslassstatus des hinteren Kühlgebläses während des Druckvorgangs einzustellen. Der Lüfter verfügt über drei Modi: leise / normal / sportlich, stellen Sie bitte entsprechend der Drucksituation ein, wie in der Abbildung unten gezeigt. Die hintere Kühlung kann während dem leise drucken ausgeschaltet werden.
- Seite 14 Auto Leveling Wenn der Drucker zum ersten Mal in Betrieb genommen wird, muss der Abstand zwischen der Druckplattform und der Düse im Levelingmodus kalibriert werden, welcher der etwa der Dicke eines A4-Blatts entspricht. (0.08-0.1 mm). Wenn der Drucker eingeschaltet ist, drücken Sie【Level】. Jede Achse des Druckers kehrt nun automatisch in ihre Ausgangsposition zurück.
- Seite 15 Modelltest Druckkopfzufuhr prüfen 1)Drücken Sie zuerst das Filament an die Unterseite des Druckkopfes. 2)Klicken Sie auf【Prepare】 - 【Extruder】, 【Load】, die Düse wird automatisch auf 200°C erhitzt. 3)Nachdem die Düse 200°C erreicht hat, klicken Sie auf den Vorschub, um das Filament aus der Düse zu extrudieren. Entferne das geschmolzene Filament von der Düse vor dem Drucken.
- Seite 16 Wie auf den Bildern gezeigt: ① ③ Stellen Sie bei der Feinabstimmung den Bewegungsabstand auf 0,01 mm oder 0,1 mm ein, um zu verhindern, dass die Düse die Plattform zerkratzt oder das Filament in der Luft hängt. ② Wiederaufnahme des Druckvorgangs Wiederherstellung bei Stromausfall：...
- Seite 17 Öffnen Sie am PC den beigefügten USB-Stick und wählen Sie den Pfad\Ordner "Software and Software Drivers" \ Ordner "ELEGOO Software" \ Doppelklicken Sie dann auf die Anwendung ELEGOO-Cura, um sie zu installieren. Folgen Sie den Aufforderungen im Installationsprozess zum nächsten Schritt.
- Seite 18 Gebrauchsanweisung Weitere Tipps zur Bedienung： ① Bewegen Sie das mittlere Mausrad, um den Blickwinkel zu vergrößern, und halten Sie das mittlere Rad gedrückt, um die Position der Plattform zu verschieben. ② Halten Sie die rechte Maustaste gedrückt und bewegen Sie die Maus, Modell importieren um den Blickwinkel zu ändern.
- Seite 19 LAN-Druck Nachdem das Gerät mit dem Netzwerkkabel verbunden ist, schalten Sie es ein und überprüfen Sie die IP-Adresse anhand der Informationen auf dem Bildschirm. Es wird empfohlen, Google Chrome für den Zugriff zu verwenden. l Beachten Sie, dass das Gerät und der Computer nur mit dem LAN desselben Netzwerksegments verbunden werden können, und vergewissern Sie sich, dass der Anschluss für die Leitungsverdrahtung am Gerät bereits angeschlossen ist, da sonst der Zugriff fehlschlägt.
- Seite 20 Temperaturanzeige: zeigt den Heizzustand der Maschine an; die Vorheiztemperatur des Druckkopfs und die Temperatur des Heizbetts können im Voraus eingestellt werden. Konsole: G-Code-Befehle können gesendet werden, um die Maschine zu steuern. Aufgabenliste: Ziehen Sie die G-Code-Datei des Elegoo Cura Slice zum Drucken in die Aufgabenliste hierher.
- Seite 21 Leitfaden zur Fehlerbehebung Ein Stepper der X/Y/Z-Achse bewegt sich nicht oder macht ein Geräusch, wenn er genullt wird ① Das Stepperkabel ist lose. Bitte überprüfen Sie die Kabelverbindung. ② Der entsprechende Endschalter löst nicht ordnungsgemäß aus. Prüfen Sie, ob die Bewegung der entsprechenden Welle gestört ist und ob das Endschalterkabel lose ist.
- Seite 22 Verkabelung Z-Achse Y-Achse E-Achsen E1-Achse X-Achse Modell Schrittmotor Schrittmotor Schrittmotor Schrittmotor Schrittmotor Beleuchtung ④ Berührungsschalter Extrusionsmotor Hotend Temperatursensor ⑤ ⑦ Berührungs schalter Modell Ventilator Halsrohr- Beleuchtung Lüfter ① ⑥ Heating pipe Modell Modellbeleuchtung ② Ventilator Heizkopf-Schnittstelle ③ Netzwerkkabel ① Heizbett- Hotend Temperatursensor TH0 schnittstelle Schnittstelle 2...
- Seite 23 Registrierungskarte für den Kundendienst 售后服务登记卡 Ort des Kaufs Kaufdatum ： ： 购买地点 购买日期 Drucker Seriennummer ： ： 机器 序列号 Fehlerbeschreibung ： 故障描述 Kontakt Telefonnummer 联系人： 电话号码： Adresse 地址：...
- Seite 24 ELEGOO offizielle Website: www.elegoo.com...
