Inhaltszusammenfassung für Elegoo NEPTUNE 3 MAX

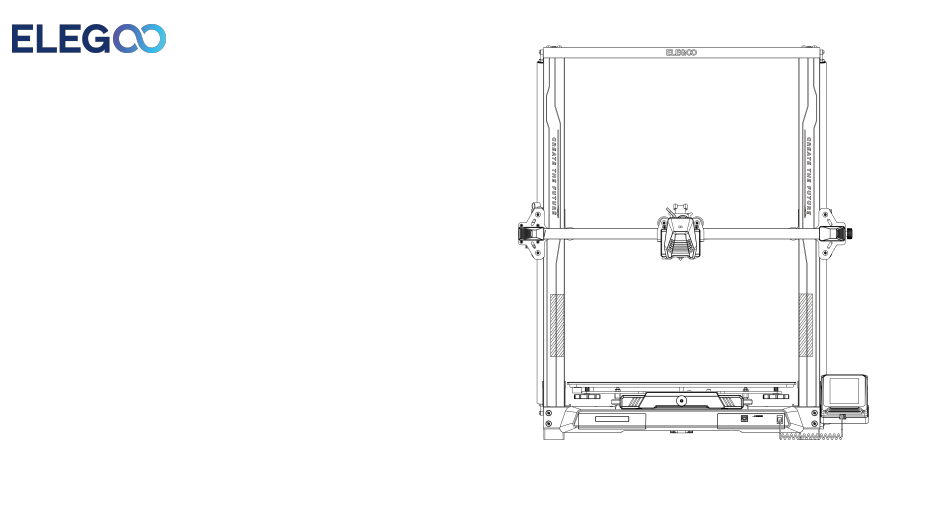

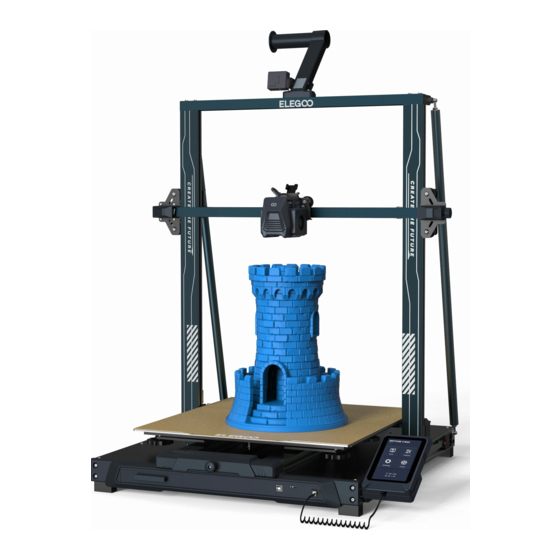

- Seite 1 Benutzerhandbuch für NEPTUNE 3 MAX 3D Drucker Die Bilder dienen nur der Illustration, bitte nehmen Sie das tatsächliche Produkt als Maßstab. V1.2...
- Seite 2 Fragen oder Problemen, die in dieser Anleitung nicht behandelt werden, wenden Sie sich bitte an die folgende E-Mail-Adresse: 3dp@elegoo.com. Das ELEGOO-Team ist immer bereit, Ihnen einen hochwertigen Service zu bieten.Um Ihnen eine bessere Erfahrung mit unseren Produkten zu ermöglichen, können Sie sich auch auf folgende Weise mit der Bedienung des Geräts vertraut machen：...
- Seite 3 HINWEISE 1. Stellen Sie den Drucker nicht in vibrierenden oder anderen instabilen Umgebungen auf, da die Erschütterungen des Geräts die Druckqualität beeinträchtigen. 2. Berühren Sie die Düse und das Heizbett nicht, wenn der Drucker in Betrieb ist, um Verbrennungen durch hohe Temperaturen und Verletzungen zu vermeiden. 3.
- Seite 4 Troubleshooting Guide Ein Schrittmotor der X/Y/Z-Achse bewegt sich nicht oder macht Geräusche beim "Nullstellen" ① Das Schrittmotorkabel könnte locker sein. Bitte überprüfen Sie die Verkabelung. ② Der entsprechende Endschalter löst möglicherweise nicht richtig aus. Überprüfen Sie, ob die Bewegung der entsprechenden Wellen gestört ist und stellen Sie sicher, dass die Endschalterverdrahtung nicht locker ist.
- Seite 5 Inhaltsverzeichnis G e r ä t e pa r a m e t e r - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Str u ktu rd iag r amm d e s D r u cke r s - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Lieferumfang ------------------------------------------------------------- Installation des Druckers ---------------------------------------------...
- Seite 6 Geräteparameter Druckdaten Software Parameters Slicer Software: Cura Druckprinzip: FDM（Fused Deposition Modeling） Eingabeformat: STL、OBJ Bauraum : 420X420X500(mm³) Ausgabeformat: Gcode Druckpräzision: ±0.1mm Anschlussart: SD Karte, USB Kabel Düsendurchmesser: 0.4mm Druckgeschwindigkeit: 30~180mm/s (60mm/s wird empfohlen） Stromversorgung Temperaturdaten Spannungseingang: 100-240V 50/60Hz Spannungsausgang: Umgebungstemperatur: 5°C~40°C Technische Daten Maximale Temperatur der Düse: 260°C...
- Seite 7 Strukturdiagramm des Druckers Filamenthalter Filamentsensor Filamenthalterung Riemenscheibe Gewindespindeln Extruder X-Achse X-Achsen- X-Achsen- (Hotend) Schrittmotor Riemenspanner Endschalter Druckplatte Starre Kopplung Werkzeu gkasten USB-B Touchscreen Anschluss Z-Achse Riemenspanner Schrittmotor Y-Achse Kartenleser...
- Seite 8 Lieferumfang Schrauben （HM5*45）4pcs （PM4*20）5pcs （PM4*18）2pcs （PM4*8）3pcs （HM4*M3*3) 1pc （FW M5*18*1）2pcs ELEGOO 3D Drucker Werkzeuge (1.5 / 2.0 / 2.5 / 3.0 / 4.0)
- Seite 9 Installation des Druckers Auf der SD-Karte des Geräts befindet sich ein Video mit einer ① ② Installationsanleitung. （PM4*20）3pcs 2.5mm （HM5*45）4pcs...
- Seite 10 2.5mm ③ ④ （HM4*M3*3) 1pc （PM4*18）2pcs Installation des Filamentsensors: Installation der Kabelschellen: 2.5mm （PM4*8）1pc...
- Seite 11 ⑤ ⑥ （PM4*8）2pcs Filamentsensor Endschalter X-Achse X-Achse Schrittmotor 2.5mm Z-Achse Schrittmotor （PM4*20）2pcs （FW M5*18*1）2pcs...
- Seite 12 Ergänzende Anweisungen Sonderfall: l Die Y-Achsen-Gleitplatte ist werkseitig eingestellt, aber die Riemenscheiben der Maschine können durch den Transport locker sein. Wenn die Druckplattform wackelt oder locker ist, können Sie mit einem Maulschlüssel die sechseckige Exzentermutter unter der Plattform langsam herausschrauben, bis die Y-Achsen-Gleitplatte reibungslos gleitet, ohne zu wackeln! l In ähnlicher Weise können Sie die sechseckige Exzentermutter unter dem Druckkopf einstellen, wenn sie wackelt oder sich lockert.
- Seite 13 Einführung in die Bedienung des Bildschirms Bewegungsdistanz Y=0 einstellen X=0 einstellen Anzeige der Gcode-Dateien Auf Null zurücksetzen (home) Z=0 einstellen Haupmenü Motor ausschalten Linke und rechte Seitentasten Drei Menüpunkte: Bewegung, Temperatur, Extruder Steuerung Druckdateien Sprachwechsel Temperaturanzeige Temperaturvoreinstellung Ausrichten und Kalibrieren des Beleuchtungssteuerung Lüftersteuerung Druckbetts mit handfest...
- Seite 14 Auto Leveling Wenn die Maschine zum ersten Mal in Betrieb genommen wird, muss der Abstand zwischen der Plattform und der Düse im Nivelliermodus kalibriert werden, der etwa der Dicke eines A4-Blatts entspricht. Wenn der Drucker eingeschaltet ist, wählen Sie 【Level】. Note that the leveling sensor only ①...
- Seite 15 Modelltest Druckkopfzufuhr prüfen Schieben Sie zunächst das Filament bis zum Boden des Druckkopfes Drücke 【Prepare】 - 【Extruder】, 【Load】, die Temperatur der Düse wird automatisch auf 200°C aufgeheizt. Nachdem die Düse auf 200°C vorgeheizt wurde, klicken Sie auf den Vorschub, um die Filamente aus der Düse zu extrudieren. Reinigen Sie das geschmolzene Filament vor dem Druck von der Düse .
- Seite 16 Wie auf dem Bild zu sehen: ① ③ Stellen Sie bei der Feinabstimmung den Bewegungsabstand auf 0,01 mm oder 0,1 mm ein, um zu verhindern, dass die Düse die Plattform übermäßig extrudiert oder das Filament in der Luft hängt. ② Wiederaufnahme des Druckvorgangs Wiederherstellung bei Stromausfall:...
- Seite 17 Unternehmens abgestimmt zu sein und die Bedürfnisse unserer Kunden zu erfüllen. Die Software-Installationsschritte sind wie folgt： Öffnen Sie die TF-Karte des Geräts und wählen Sie den Pfad \ Ordner "Software und Softwaretreiber" \ Ordner "ELEGOO Software" \ Doppelklicken Sie auf die Anwendung ELEGOO-Cura, um sie zu installieren.
- Seite 18 Gebrauchsanweisung Weitere Tipps zur Bedienung： ① Drehen Sie das mittlere Mausrad, um den Blickwinkel zu vergrößern, und halten Sie das mittlere Rad gedrückt, um die Position der Plattform zu verschieben. ② Halten Sie die rechte Maustaste gedrückt, um die Maus zu bewegen und den Modell importieren Blickwinkel zu ändern.
- Seite 19 Online Druck Bitte überprüfen Sie unbedingt die entsprechenden Dateien auf der SD-Karte! l Schließen Sie den Drucker und den Computer mit einem USB-Kabel an, doppelklicken Sie, um die Slicing-Software zu öffnen, wählen Sie das entsprechende Modell aus und klicken Sie dann auf den Monitor, wenn die Schnittstelle eine Leerstelle anzeigt, beweist dies, dass die Verbindung nicht erfolgreich ist, Sie müssen den Treiber installieren.
- Seite 20 l Die Installationsmethode des Treibers, Mac verarbeitet es wie folgt: Öffnen Sie die zufälligen TF-Kartendaten und wählen Sie den Pfad\software and software driver folder\software driver folder\Mac-USB driver folder\CH34X_MAC folder\double-click CH34x_install_V1. 5.pkg zum Installieren. Setzen Sie die Installation nach Aufforderung fort. (Wie unten gezeigt) ..
- Seite 21 Nachdem die Treiberinstallation abgeschlossen ist, schließen Sie das USB-Kabel wieder an, öffnen Sie die ELEGOO Slicing Software und klicken Sie auf den Monitor, wenn das Druckermodell und andere Informationen angezeigt werden, wurde der Computer erfolgreich angeschlossen. l Nach dem Importieren des Modells, stellen Sie die Drucktemperatur, Schichtdicke und andere relevante Informationen ein, und klicken Sie dann auf 【slice】, wählen Sie den USB-Online-Druck.
- Seite 22 Verkabelung X-Achsen- Y-Achsen- Z -Achsen- E-Achsen- E1-Achsen- Schrittmotor Schrittmotor Schrittmotor Schrittmoto Schrittmotor Berührungsschalter Berührung Extrusionsmoto sschalter r Rechtes Modell Kühlgebläse Linkes Heizrohr Modell Kühlgebläs Halsrohr- Hotend Lüfter Filamentsensor Temperaturse LED light nsor X- :X Achsen-Endschalter Hauptplatinenlüfter/Druckkopflüfter Y- :Y Achsen-Endschalter Modell Ventilator Schnittstelle Heizkopf Heizbett Temperatursensor Heizbett-Schnittstelle...
- Seite 23 Registrierungskarte für den Kundendienst Kaufdatum: Ort des Kaufs: Drucker: Seriennummer: Fehlerbeschreibung: Kontakt: Telefonnummer: Adresse:...
- Seite 24 Offizielle Webseite von ELEGOO：www.elegoo.com...
