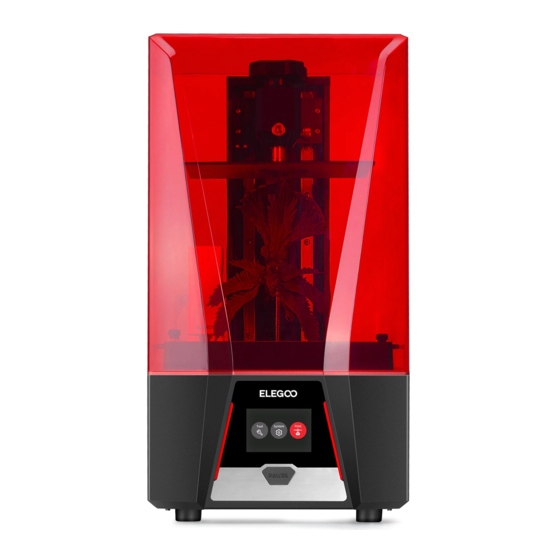

Verwandte Anleitungen für Elegoo SATURN 2
Inhaltszusammenfassung für Elegoo SATURN 2
- Seite 1 SATURN 2 3D-Drucker www.amazon.de/elegoo Weitere Produkte von ELEGOO auf Amazon entdecken...
- Seite 2 Bitte packen Sie das Gerät aus und kontrollieren Sie es. Sollten Sie Fragen zu dem Drucker haben, kontaktieren Sie uns bitte auf 3dp@elegoo.com, Facebook oder Instagram. Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät verwenden.
- Seite 3 Sollten Sie technische Unterstützung benötigen, kontaktieren Sie uns bitte unter 3dp@elegoo.com Bitte bewahren Sie den Saturn 2 3D-Drucker außerhalb der Reichweite von Kindern auf. Vor der ersten Benutzung muss der Drucker gelevelt werden. Siehe Leveling-Anleitung. Nach einem misslungenen Druck muss das Harz gefiltert und der Harzbehälter gereinigt werden, da es sonst zu Schäden am Drucker kommen kann.
-
Seite 4: Saturn 2 3D-Drucker Technische Spezifikationen
SATURN 2 3D-Drucker Technische Spezifikationen System: EL3D-3.0.1 Bedienung: 3,5 Zoll-Touchscreen System Parameters Slicer Software: Chitubox & LycheeSlicer Anschlussmöglichkeiten: USB Technologie: MSLA-Fotohärtung Lichtquelle: COB (Wellenlänge: 405 nm) XY-Auflösung: 0,0285 mm (7680 * 4320) Z-Achsen-Genauigkeit: 0,00125 mm Printing Specification Schichthöhe: 0,01 mm-0,2 mm... - Seite 5 Druckerkomponenten Luftfilter Harzbehälter 3,5 Zoll-Touchscreen Drehknauf 10,1 Zoll LCD-Bildschrim An-/Ausschalter Druckplatte Schraube Z-Achse...
- Seite 6 Stromanschluss Abdeckung Lüftungsabdeckung...
-
Seite 7: Packungsinhalt
Packungsinhalt Luftfilter USB-Stick Maske Handschuhe Spachtel Filter Ersatzschrauben Bedienungsan- leitung Adapter Werkzeugset... - Seite 8 （ 2） （ 3） 2.Legen Sie eine Saturn 2-Leveling-Karte zwischen Druckplatte und LCD-Bildschirm. Drücken Sie auf dem Bildschirm auf “Move Z axis to zero” . (Siehe Bild 2) Wenn die Druckplatte stoppt, stabilisieren Sie diese mit einer Hand und ziehen Sie die beiden Schrauben in der angegebenen Reihenfolge mit dem M8-Inbusschlüssel fest (...
- Seite 9 Da sich der Abstand zwischen Druckplatte und LCD-Bildschirm während des Festziehens der Schrauben verändern kann, muss dieser gegebenenfalls neu eingestellt werden. Sollten Sie die Leveling-Karte ohne Widerstand herausziehen können, so drücken Sie einmal auf den Pfeil nach unten und versuchen Sie es erneut (vergewissern Sie sich, dass die Schrittgröße auf 0,10 mm eingestellt ist).
- Seite 10 Tool next step Bild （ 8） Überprüfen Sie den Bildschirm und die UV-Lichter, indem Sie auf “Tools” -> “Exposure” -> “Next” klicken. (Siehe Bild 8) Sollte der LCD-Bildschirm die Anzeige “ELEGOO TECHNOLOGY www.elegoo.com” fehlerfrei darstellen, so funktioniert Ihr 3D-Drucker einwandfrei.
-
Seite 11: Testdruck
Testdruck 1. Druck des Testmodells (Decken Sie den Drucker mit der UV-Schutzabdeckung ab.) Entfernen Sie die Schutzfolie vorsichtig vom Touchscreen und der Metallzierleiste. Bevor Sie mit dem Drucken beginnen, öffnen Sie den Luftfilter und entfernen Sie die Folie des Kohleblocks. Stecken Sie ihn dann wieder zusammen und anschließend in den USB-Steckplatz auf der Oberseite des Druckers. - Seite 12 Keinesfalls dürfen Sie es in den Ausguss oder die Natur schütten. Bild （ 11） 1. Chitubox installieren ELEGOO Chitubox ist auf dem USB-Stick gespeichert. Wählen Sie die korrekte Version für Ihren Computer aus und installieren Sie sie, oder laden Sie sich die aktuelle Version von www.elegoo.com/downloadifyouprefer herunter. 2. Chitubox verwenden Starten Sie die Chitubox-Software, nachdem die Installation abgeschlossen ist.
- Seite 13 3) Halten Sie die rechte Maustaste gedrückt und bewegen Sie die Maus, um die Perspektive zu verändern. 3. Chitubox-Einstellungen 3.1 Klicken Sie auf “Parameter Settings” and wählen Sie ELEGOO Saturn als Ihren Standarddrucker. (Siehe Bild 12) ELEGOO JUPITER ELEGOO JUPITER...
- Seite 14 3.3 Harzparameter (Siehe Bild 14) Harzdichte: 1,1 g/ml Harzkosten: Hier können Sie den Einheitspreis Ihres Harzes eingeben, um nach dem Slicen die Kosten des Modells angezeigt zu bekommen. Bild （ 14） 3.4 Parameter (Siehe Bild 14) Schichthöhe: Die Höhe jeder gedruckten Schicht. Die Empfohlene Höhe beträgt 0,05 mm, sie ist aber von 0,01 mm-0,2 mm frei einstellbar.
- Seite 15 Anzahl der Übergangsschichten: Die Anzahl der Übergangsschichten nach den Bodenschichten, um eine höhere Haftung zwischen den Schichten zu erzeugen. Mit Ausnahme der Belichtungszeit sind die anderen Parameter der Übergangschichten dieselben der regulären Schichten. Die Standardeinstellung beträgt 8. Übergangstyp: Der Übergangstyp der Belichtungszeit beim Übergang von der Boden- zur regulären Schicht.
- Seite 16 4. Modell speichern Nachdem alle Parameter eingestellt worden sind, drücken Sie auf “Scheibe” und nach Abschluss des Vorgangs auf “Speichern” . Stecken Sie dann den USB-Stick in Ihren Drucker and starten Sie den Druckvorgang. (Siehe Bild 15) Bild （ 15）...
- Seite 17 Die FEP-Folie ist zu lose und muss ausgewechselt werden. Die Druckplatte oder der Harzbehälter sind nicht richtig festgeschraubt. 3.Ungewöhnliche Bildschirmbelichtung Sollte Ihr 3D-Drucker nicht funktionieren, kontaktieren Sie uns bitte auf 3dp@elegoo.com. Fügen Sie Ihrer E-Mail bitte Ihre Bestellnummer hinzu, damit wir Ihnen schnellstmöglich helfen können. 4. Fehldrucke Sollte das Modell nicht oder nur unvollständig gedruckt worden sein, können sich Rückstände im...
- Seite 18 5. Gerätewartung 1. Wenn du Z-Achse Reibungsgeräusche von sich gibt, schmieren Sie sie bitte mit geeignetem Schmiermittel ein. 2. Bitte benutzen Sie keine scharfen oder spitzen Gegenstände, um den Harzbehälter zu reinigen. Dies führt zwangsläufig zu einer Beschädigung der FEP-Folie. 3.
- Seite 19 Garantie 1. ELEGOO gewährt eine 1-jährige Garantie auf nicht von Menschenhand beschädigte Waren, außer Filament, LCD-Bildschirme und FEP-Folien. 2. Der LCD-Bildschirm besitzt eine 6-monatige Garantie gegenüber nicht von außen zugefügten Schäden. 3. Es bestehen keine Garantieansprüche gegenüber modifizierten oder auseinandergebauten...
- Seite 20 E-Mail-Support Diskussionsforen Hilfeartikel...
