Inhaltszusammenfassung für Elegoo NEPTUNE 4 PRO

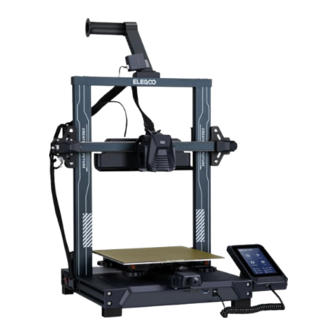

- Seite 1 Benutzerhandbuch für NEPTUNE 4 PRO 3D Drucker Die Bilder dienen nur der Illustration, bitte nehmen Sie das tatsächliche Produkt als Maßstab. V1.5...
- Seite 2 Einrichtung und Verwendung des Produkts zu vermeiden. Bei Fragen oder Problemen, die nicht in diesem Handbuch behandelt werden, wenden Sie sich bitte direkt an unseren Kundensupport per E-Mail: 3dp@elegoo.com. Das ELEGOO-Team ist immer bereit, Ihnen einen hochwertigen Service zu bieten.
- Seite 3 HINWEISE 1. Stellen Sie den Drucker nicht in vibrierenden oder anderen instabilen Umgebungen auf, da das Schütteln des Geräts die Druckqualität beeinträchtigt. 2. Berühren Sie die Düse und das Heizbett nicht, wenn der Drucker in Betrieb ist, um Verbrennungen durch hohe Temperaturen und Verletzungen zu vermeiden.
- Seite 4 Leitfaden zur Fehlerbehebung Ein Schrittmotor der X/Y/Z-Achse bewegt sich nicht oder macht Geräusche beim "Nullstellen" ① Das Schrittmotorkabel könnte locker sein. Bitte überprüfen Sie die Verkabelung. ② Der entsprechende Endschalter löst möglicherweise nicht richtig aus. Überprüfen Sie, ob die Bewegung der entsprechenden Wellen gestört ist und stellen Sie sicher, dass die Endschalterverdrahtung nicht locker ist.
- Seite 5 Inhaltsverzeichnis Geräteparameter--------------------------------------------------- Strukturdiagramm des Druckers-------------------------------------- Lieferumfang------------------------------------------------------------- Installation des Druckers-------------------------------------------------- Ein fü h r u n g in d e n B e d ie n e r bild s ch irm----------------- - - - - - - - - - - - Auto-Leveling-------------------------------------------------------- Modelltest----------------------------------------------------------- Wiederaufnahme des Druckvorgangs ------------------------------------...
- Seite 6 Geräteparameter Druckdaten Softwareparameter Druckprinzip: FDM（Fused Deposition Modeling） Slicer Software: Cura Bauraum: 225X225X265(mm³) Eingabeformat: STL, OBJ Druckpräzision: ±0.1mm Ausgabeformat G-code Düsendurchmesser: 0.4mm Anschlussart USB Stick, LAN (Network) Druckgeschwindigkeit: 30~500mm/s Stromversorgung Temperaturdaten Spannungseingang 100-120V/220-240V Spannungsausgang: Umgebungstemperatur: 5°C~40°C Technische Daten Maximale Temperatur der Düse: 300°C Maximale Temperatur des Heizbettes: 110°C...
- Seite 7 Strukturdiagramm des Druckers Filamenthalter Filamenthalterung Filamensensor Riemenscheibe Z-Achse Gewindespindel Extruder X-Achsen- X-Achsen- X-Achse (Hotend) Riemenspanner Endschalter Schrittmotor Starre Druckplatte Kopplung Y-Achse Schrittmotor ① ② ① USB-C Anschluss Netzschalter Touchscreen Z-Achse ② Riemenspanner USB-Anschluss Netzwerkkabe- Schrittmotor Y-Achse schnittstelle...
- Seite 8 Gantry- Grundeinheit （PM3*8） 4pcs Rahmen （PM4*8） 1pc （HM4*M3*3) 1pc Werkzeuge ELEGOO 3D Drucker Bildschirm- Bildschirm Spiralkabel Spulenhalter Spulen- halterung halterung (1.5 / 2.0 / 2.5 / 3.0 / 4.0) Das oben genannte Zubehör unterliegt den tatsächlichen Produkten, und die Bilder sind nur als Referenz.
- Seite 9 Installation des Druckers ① ② Auf dem mitgelieferten USB-Laufwerk finden Sie ein Video mit Anleitungen zur Einrichtung und Installation. Befestigen Sie die verbleibenden zwei PM3 x 8-Schrauben von Befestigen Sie die Druckkopfbaugruppe von der Rückseite aus mit der Vorderseite aus, um die Unterseite des Druckkopfs zu fixieren. zwei Schrauben PM3 x 16, um den Druckkopf durch die Löcher der Kabelzugentlastungshalterung zu befestigen, und zwei Schrauben PM3 x 8, um die Unterseite des Druckkopfs zu befestigen.
- Seite 10 ③ ④ （PM4*20）3pcs （HM5*45）4pcs...
- Seite 11 ⑤ ⑥ （HM4*M3*3) 1pc Installation des Filamentsensors: （PM4*18）2pcs Installation der Kabelschellen: （PM4*8） 1pc Wenn Sie die Kabelklemme anbringen, müssen Sie die Kabel zunächst ordnen und bündeln, bevor Sie die Klemme vollständig befestigen. Achten Sie darauf, dass genügend Spielraum bleibt, damit sich das heiße Ende ungehindert zu beiden Seiten und nach oben und unten bewegen kann.
- Seite 12 ⑦ ⑧ Filamentsensor Endschalter X-Achse X-Achse Schrittmotor Z-Achse Schrittmotor Bitte stellen Sie die Spannung vor dem Gebrauch auf die （PM4*45）3pcs örtliche Spannung ein.
- Seite 13 Einführung in die Bedienung des Bildschirms Bewegungsdistanz Y=0 einstellen X=0 einstellen Anzeige der Gcode-Dateien Auf Null zurücksetzen (home) Z=0 einstellen Hauptmenü Motor ausschalten Linke und rechte Seitentasten Drei Menüpunkte: Bewegung, Temperatur, Extruder Druckdateien Steuerung Levelingschalter (36/121 points) Sprachwechsel Temperaturanzeige Temperaturvoreinstellung Beleuchtungssteuerung Ausgleichseinstellungen Lüftersteuerung...
- Seite 14 Gebrauchsanweisung für das hintere Kühlgebläse Betrieb des hinteren Kühlgebläses: Wählen Sie auf dem Startbildschirm die Option Drucken. Wählen Sie als nächstes das Lüftersymbol, um die Betriebseinstellungen des Lüfters während des Druckvorgangs anzupassen. HINWEIS: Das hintere Gebläse hat drei Betriebsmodi: Leise (60%), Normal (80%) und Sport (100%). Bitte wählen Sie einen Modus, der Ihren Druckanforderungen entspricht, wie auf den Fotos unten gezeigt.
- Seite 15 Beachten Sie, dass der Auto Leveling Nivellierungssensor nur die Metallplatte der Plattform erkennt. Wenn Sie z. B. die Glasplattform zum Nivellieren Wenn die Maschine zum ersten Mal in Betrieb genommen wird, muss der Abstand zwischen der austauschen, wird kein Erkennungseffekt Plattform und der Düse im Nivelliermodus kalibriert werden, der etwa der Dicke eines A4-Blatts erzielt, was dazu führt, dass die Düse die entspricht.
- Seite 16 Modelltest Druckkopfzufuhr prüfen Schieben Sie zunächst das Filament bis zum Boden des Druckkopfes Drücke 【Prepare】 - 【Extruder】, 【Load】, die Temperatur der Düse wird automatisch auf 200°C aufgeheizt. Nachdem die Düse auf 200°C vorgeheizt wurde, klicken Sie auf den Vorschub, um die Filamente aus der Düse zu extrudieren. Reinigen Sie das geschmolzene Filament vor dem Druck von der Düse.
- Seite 17 Einstellung der Düsenhöhe während des Drucks ① HINWEIS: Wenn Sie drucken und dieses Verfahren zur ③ Feineinstellung der Düsenhöhe befolgen, stellen Sie sicher, dass Sie die Bewegungsdistanz auf die kleinere Schrittweite von 0,01 mm oder 0,1 mm einstellen, um zu verhindern, dass die Düse übermäßig entlang der beheizten Bettplattform schleift (was zu Schäden an der Bauplatte führen kann) oder um zu verhindern, dass das...
- Seite 18 Das mitgelieferte "Slicer"-Softwareprogramm ist eine modifizierte Version der Cura Open Source Slicer Software, die öffentlich verfügbar ist. Sie können zwar jede beliebige Version von Cura verwenden, aber wir raten Ihnen dringend, die ELEGOO-Version von Cura zu verwenden, um die maximale getestete Kompatibilität mit Ihrem spezifischen ELEGOO-Drucker zu gewährleisten.
- Seite 19 Gebrauchsanweisung Weitere Tipps zur Bedienung: Benutzen Sie das mittlere Mausrad, um den Blickwinkel zu vergrößern und zu verkleinern, und halten Sie das mittlere Mausrad gedrückt, um die Position der Plattform auf dem Bildschirm zu verschieben. 2. Drücken Sie die rechte Maustaste und halten Sie sie gedrückt, während Sie die Maus bewegen, um den Blickwinkel Ihres Modells zu drehen.
- Seite 20 LAN-Druck Nachdem Sie Ihren Drucker an Ihr Netzwerk angeschlossen haben (über ein Netzwerkkabel am LAN-Anschluss), schalten Sie den Drucker ein und überprüfen die zugewiesene IP-Adresse anhand der Informationen auf dem Bildschirm. Es wird empfohlen, dass Sie Google Chrome auf Ihrem lokalen Computer verwenden, um auf diese IP-Adresse über Ihr lokales Netzwerk zuzugreifen. HINWEIS: Ihr Drucker und Ihr lokaler Computer können nur über das gleiche Netzwerksegment mit dem LAN (Netzwerk) verbunden werden.
- Seite 21 Zeigt die Temperatur(en) des Druckers und den Heizstatus an. Hier können Sie auch die Vorwärmung der Druckkopftemperatur und die Temperatur des Heizbetts steuern. Konsolenanzeige: Zeigt die ausgeführten G-Code-Befehle an und ermöglicht das Senden von manuellem G-Code an den Drucker. Aufgabenliste: Hier können Sie die G-Code-Datei des ELEGOO Cura-Slicers zum Drucken in die Aufgabenliste ziehen.
- Seite 22 Verkabelung X-Achsen- Modell Licht ④ Schrittmot Achsen Achsen Achsen Achsen Berührungsschalter Extrusions- Hotend Schritt Schritt Schritt Schritt motor Netzwerk- Temperaturse motor motor motor motor ⑤ ⑦ kabel- nsor Berührung schnittstelle sschalter Modell Halsrohr- Ventilator Lüfter ① ⑥ Heizrohr Modell ② Ventilator Heizkopf- ③...
- Seite 23 Registrierungskarte für den Kundendienst 售后服务登记卡 Ort des Kaufs Kaufdatum ： 购买地点 ： 购买日期 Seriennummer Drucker ： 序列号 机器： Fehlerbeschreibung ： 故障描述 Kontakt Telefonnummer 联系人： 电话号码： Adresse 地址：...
- Seite 24 Offizielle Website von ELEGOO: www.elegoo.com...
