Verwandte Anleitungen für Elegoo Mars 5 Ultra
Inhaltszusammenfassung für Elegoo Mars 5 Ultra

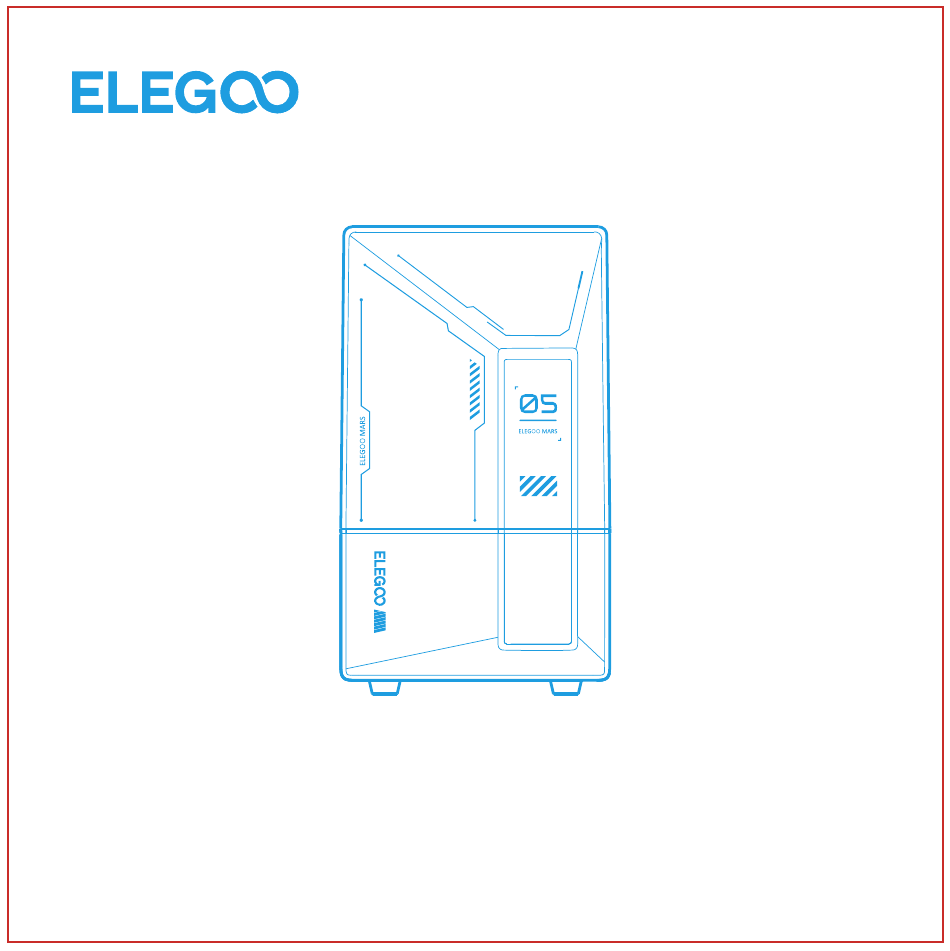

- Seite 1 ●Mars 5 Ultra 3D Printer User Manual Manual de instrucciones Manuel utilisateur Manuale utente Benutzerhandbuch Benutzerhandbuch ユーザーマニュアル...
- Seite 2 Contents English Deutsch Français Italiano Español 日本語...
- Seite 3 ●Mars 5 Ultra 3D Printer User Manual...
- Seite 25 ●Mars 5 Ultra 3D Drucker Benutzerhandbuch...
- Seite 26 Bitte prüfen Sie nach Erhalt des Produkts, ob das Gerät intakt ist und das Zubehör vollständig ist. Sollte etwas beschädigt sein oder fehlen, kontaktieren Sie uns bitte rechtzeitig unter 3dp@elegoo.com. (Um die Leistung jedes Produkts zu gewährleisten, wird jedes Produkt strengen Drucktests unterzogen, bevor es die Fabrik verlässt.
- Seite 27 ●Bitte verwenden Sie 95 % (oder mehr) Ethylalkohol oder Isopropylalkohol zum Waschen Ihres Modells, es sei denn, Sie verwenden mit Wasser auswaschbares Harz. ●Sollten Sie Probleme mit dem Drucker haben, kontaktieren Sie uns bitte unter 3dp@elegoo.com. Bitte zerlegen oder modifizieren Sie ELEGOO 3D-Drucker nicht selbst, andernfalls erlischt die Garantie, und...
- Seite 28 Inhaltsverzeichnis Lieferumfang Drucker Einleitung Technische Daten des 3D-Druckers Geräte-Selbsttest Testdruck Installation und Einrichtung der Software Netzwerk-Management-Center AI Kamera Harz-Kalibrierung Firmware Upgrade Wartung des Druckers Garantieerklärung...
- Seite 29 Lieferumfang Wifi Antenne Druckplatte Harz Tank KI Kamera Harz Schale USB Stick Mars 5 Ultra 3D Printer Maske Handschuhe Trichter Ersatzschrauben Benutzerh- Adapter Werkzeugset Spachtel andbuch...
- Seite 30 Drucker Einleitung Griff Druckplatte Z-Achse LCD Bildschirm Harzbehälter Touchscreen KI Kamera Sterngriffschrauben Wifi Antenna DC-Buchse Schalter USB Schnittstelle...
- Seite 31 Drucker Einleitung UV-Schutzhülle Erweiterungsanschluss (Anschluss von Zubehör wie z. B . einem Mini-Heizgerät und anderen kompatiblen Geräten )
- Seite 32 Technische Daten des 3D-Druckers Druck-Parameter Hardware-Spezifikation ●System: EL3D-4.0 ●Abmessungen: 260mm(L)*268mm(W)*451.5mm(H) ●Bedienung: 4.0-Zoll Kapazitiver Touchscreen ●Bauvolumen: 153.36mm(L)*77.76mm(W)*165mm(H) ●Slicer Software: CHITUBOX ●Paketgröße: 555mm(L)*340mm(W)*370mm(H) ●Konnektivität : USB & WiFi ●Brutto Gewicht: 10.8KG ●AI-Kamera: 1920*1080 Auflösung ●Netto Gewicht: 8.8 KG Druckspezifikation ●Technologie: MSLA Stereolithography ●Lichtquelle: COB Light Source (Wellenlänge 405nm) ●XY Auflösung: 18*18um(8520*4320) ●Z-Achse Genauigkeit : 0.02mm...
- Seite 33 Geräte-Selbsttest Hinweis: Beim Einschalten führt der Drucker einen Selbsttest der wichtigsten Hardwarekomponenten durch , um Druckausfälle aufgrund von Hardwarefehlfunktionen zu vermeiden . Bitte beachten Sie die Fehlermeldungen auf dem Gerät , um Fehler zu beheben. Berühren Sie den Drucker während des Selbsttests nicht. (Siehe Abbildung 1) Kumulierter Trennfolienverbrauch Geräteaufforderungen für den Druckerstatus prüfen...
- Seite 34 Harz auf das Gerät tropft . Heben Sie dann den Griff an , um die Bauplatte herauszunehmen, und verwenden Sie einen Schaber , um das Modell zu entfernen . Zur Nachbearbeitung des Modells können Sie das Reinigungs- und Aushärtungsgerät von ELEGOO verwenden .
- Seite 35 Version der Slicing-Software herunterzuladen und auf Ihrem Computer zu installieren. 2.Wie man CHITUBOX nutzt (siehe Abbildung 3) Starten Sie nach Abschluss der Installation die CHITUBOX-Software. Wählen Sie den ELEGOO Mars 5 Ultra als Standarddrucker und klicken Sie auf "Weiter ", um die Seite " Druckereinstellungen" aufzurufen .
- Seite 36 Installation und Einrichtung der Software 3.2 Resin Parameter (Siehe Abbildung 4) Harzdichte: 1.1g/ml Harzkosten: Sie können den tatsächlichen Preis des von Ihnen gekauften Harzes eingeben, und die Slicing- Software kann die Harzkosten für jedes von Ihnen gedruckte Modell berechnen. (Abbildung 4) (Abbildung 5) 3.3 Parameter (Siehe Abbildung 5) Schichthöhe:...
- Seite 37 Netzwerk-Management-Center 1. Öffnen Sie die Slicing-Software und klicken Sie auf die obere rechte Ecke , um das "Network Management Center " aufzurufen (Sie müssen den ChituManager herunterladen und installieren , wenn Sie ihn zum ersten Mal verwenden).(siehe Abbildung 6) (Abbildung 6) 2.
- Seite 38 AI Kamera 1. In Anzeige Feld des Druckers könne Sie die KI Kamera ansehen um den Druck in Echtzeit zu beobachten. Sie können dort auch die Option wählen um das Zeitraffer Feature zu aktivieren bevor Sie drucken. Zeitraffer Videos können in der Speicher Historie gespeichert werden.(Siehe Abbildung 8) (Abbildung 8) Hinweis:...
- Seite 39 Harz-Kalibrierung Wählen Sie den passenden Schnittmodus für das Modell aus (der Belichtungsbereich des Bildschirms wird je nach gewähltem Modus in 4, 6 oder 8 gleiche Schnitte unterteilt ). Klicken Sie auf die "+" -Schaltfläche , um das geschnittene Modell zu importieren (bitte stellen Sie sicher , dass das Modell nicht auf den Schnittgrenzen platziert wird , siehe Abbildung 10 für die Schnittpositionen).
- Seite 40 Harz-Kalibrierung 0 （mm） 109.44 218.88 0 （mm） 0 （mm） 72.96 51.12 145.92 102.24 218.88 153.36 0 （mm） 76.68 153.36 61.44 61.44 38.88 38.88 122.88 122.88 77.76 77.76 (4-Sektionen Modus) (6-Sektionen Modus) 0 （mm） 0 （mm） 54.72 38.34 109.44 76.68 164.16 115.02 218.88 153.36...
- Seite 41 Firmware Upgrade 1. Lokales Upgrade Laden Sie die Firmware-Paketdatei für das lokale Upgrade im Voraus auf ein USB-Flash-Laufwerk herunter . Stecken Sie das USB-Flash-Laufwerk in den Drucker, klicken Sie auf "Einstellungen", dann auf " Versions- Upgrade" und wählen Sie "Lokales Upgrade". Wählen Sie die zu aktualisierende Version aus und klicken Sie zum Starten auf "Bestätigen ".
- Seite 42 Die Bauplatte oder die Harztank ist nicht festgezogen. 3. Abnormale Belichtung des Bildschirms Wenn Ihr Drucker nicht funktioniert, kontaktieren Sie uns bitte unter 3dp@elegoo.com, und um Ihnen besser zu helfen und Probleme zu lösen, fügen Sie bitte Ihre Bestellnummer in Ihrer E-Mail hinzu.
- Seite 43 6.Warum erhalte ich eine Fehlermeldung für unzureichendes Harz oder Überschreitung des maximalen Volumens beim Starten eines Drucks Zu Beginn des Drucks erkennt der mechanische Sensor das verbleibende Harz im Tank. Um einen reibungslosen Druckvorgang sicherzustellen, muss der Harzstand über einem Drittel des Tankvolumens liegen.
- Seite 44 Wartung des Druckers ●Bitte verwenden Sie keine scharfen oder spitzen Werkzeuge zum Abkratzen des Harzbehälters, um eine Beschädigung des Trennpapiers zu vermeiden. ●Reinigen Sie den Harzbehälter, bevor Sie das Harz durch eine andere Farbe ersetzen. ●Reinigen Sie die Bauplatte vor und nach dem Drucken mit Papiertüchern oder Alkohol, um sicherzustellen, dass keine Unebenheiten oder Grate auf der Bauplatte vorhanden sind.
- Seite 45 Garantieerklärung ●Ab dem Kaufdatum hat der ELEGOO-Drucker Anspruch auf einen kostenlosen 1-Jahres-Garantieservice, mit Ausnahme der Verbrauchsmaterialien des LCD-Bildschirms und des Freigabefilms. ●Der LCD-Bildschirm genießt eine 6-monatige kostenlose Garantie. ●Die kostenlose Garantie gilt NICHT für Probleme, die durch Selbstzerlegung und unsachgemäßen Gebrauch...
- Seite 47 ●Mars 5 Ultra Imprimante 3D Mode d'emploi...
- Seite 69 ●Mars 5 Ultra Stampante 3D Manuale Utente...
- Seite 113 ●Mars 5 Ultra 3Dプリンター 取扱説明書...
