AUFSTELLUNG UND INSTALLATION

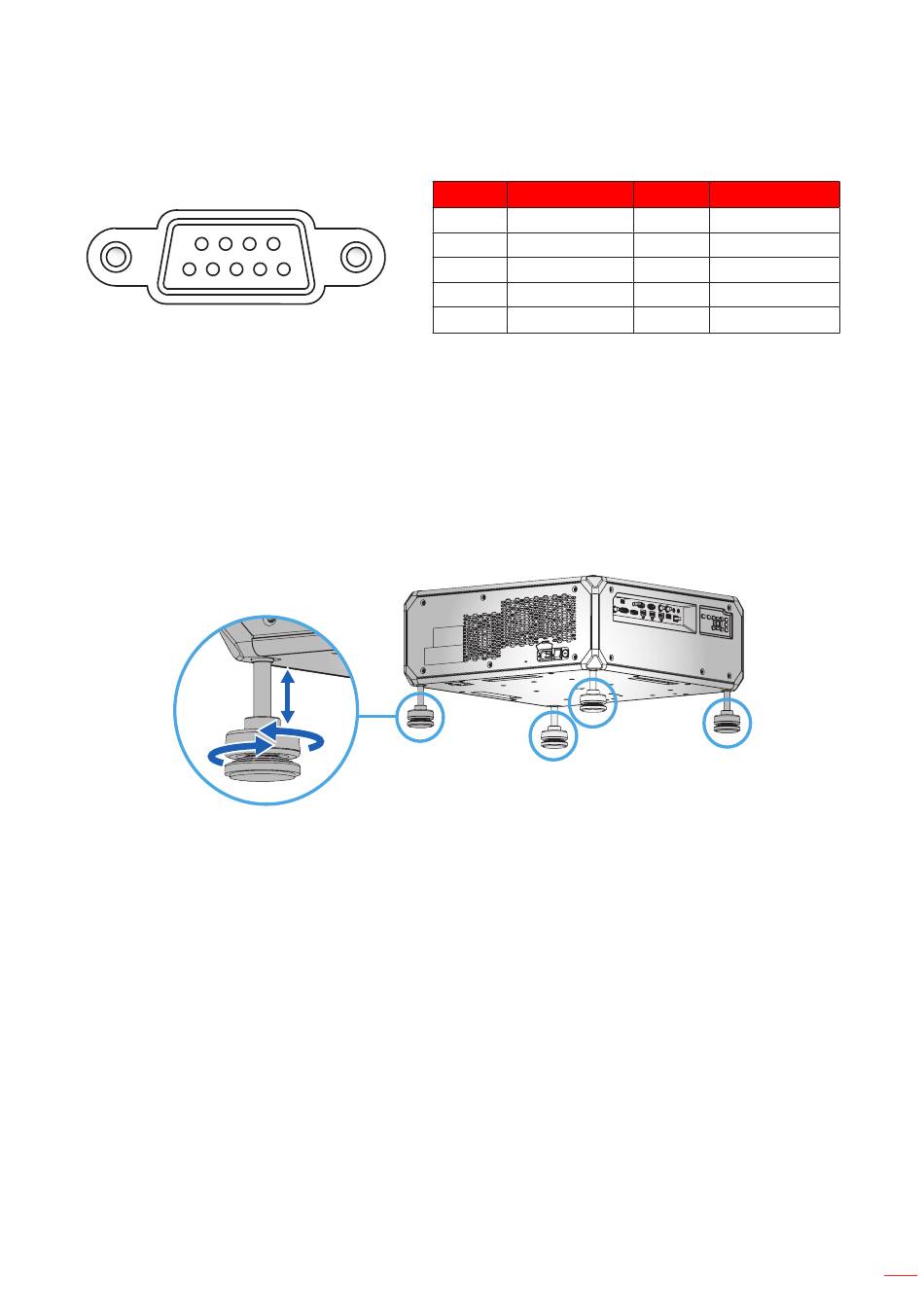

RS232-Pinbelegung
9
8
5
4
Projektionsbild einstellen
Bildhöhe
Der Projektor hat höhenverstellbare Füße, mit denen die Höhe des Projektionsbildes angepasst werden kann.
Machen Sie an der Unterseite des Projektors den höhenverstellbaren Fuß aus昀椀ndig, den Sie
1.
anpassen möchten.
2.
Drehen Sie zum Erhöhen/Absenken des Projektors die einstellbaren Füße im bzw. gegen den
Uhrzeigersinn.
Hinweis:
Die verstellbaren Füße können um bis zu 50 mm verlängert oder bei bestimmten Installationen
entfernt werden. Bitte achten Sie darauf, dass genügend Platz rund um den Projektor zur
Belüftung vorhanden ist.
7
6
3
2
1
Pin-Nr.
Signal
1
Nicht verfügbar
2
RXD
3
TXD
4
Nicht verfügbar
5
Erde
Pin-Nr.
Signal
6
Nicht verfügbar
7
Nicht verfügbar
8
Nicht verfügbar
9
Nicht verfügbar
25
