Inhaltszusammenfassung für ASTRO MÜP1 O
- Seite 1 Version 08-2019A...
-
Seite 2: Bevor Sie Das Gerät In Betrieb Nehmen
PDF-Version dieser Anleitung (ggf. in einer aktualisierten Version) zum Download zur Verfügung. Die Firma ASTRO bestätigt, das die Informationen in dieser Anleitung zum Zeitpunkt des Drucks korrekt sind, behält sich aber das Recht vor, Änderungen an den Spezifikationen, der Bedienung des Gerätes und der Betriebsanleitung ohne... -
Seite 3: Inhaltsverzeichnis
Inhaltsübersicht Inhaltsübersicht Verwendete Symbole und Konventionen......Seite 04 Bestimmungsgemäßer Gebrauch........Seite 05 Zielgruppen dieser Anleitung..........Seite 05 Gerätebeschreibung............Seite 06 Wichtige Sicherheitshinweise..........Seite 08 Garantiebedingungen............Seite 11 Leistungsbeschreibung............Seite 11 Entsorgen................Seite 12 Montieren................Seite 12 Anschließen.................Seite 13 Konfigurieren und in Betrieb nehmen........Seite 13 Messen................Seite 15 Fehler suchen..............Seite 16 Warten und Instandsetzen...........Seite 16 Blockschaltbild..............Seite 17 Technische Daten..............Seite 19... -
Seite 4: Verwendete Symbole Und Konventionen
Verwendete Symbole und Konventionen Verwendete Symbole und Konventionen In dieser Anleitung verwendete Symbole Piktogramme sind Bildsymbole mit festgelegter Bedeutung. Die folgenden Piktogramme werden Ihnen in dieser Installations- und Betriebsanleitung begegnen: Warnt vor Situationen, in denen Lebensgefahr durch elektrische Spannung und bei nicht beachten der Hinweise in dieser Anleitung besteht. -
Seite 5: Bestimmungsgemäßer Gebrauch
Gewährleistung durch den Hersteller. Zielgruppen dieser Anleitung Installation, Konfiguration und Inbetriebnahme Zielgruppe für die Installation und Inbetriebnahme von ASTRO- Verstärkern sind qualifizierte Fachkräfte, die aufgrund ihrer Ausbil- dung in der Lage sind, die auszuführenden Arbeiten gemäß EN 60728-11 und EN 60065 auszuführen. Nicht qualifizierten Personen ist es nicht erlaubt, das Gerät zu installieren und in... -
Seite 6: Gerätebeschreibung

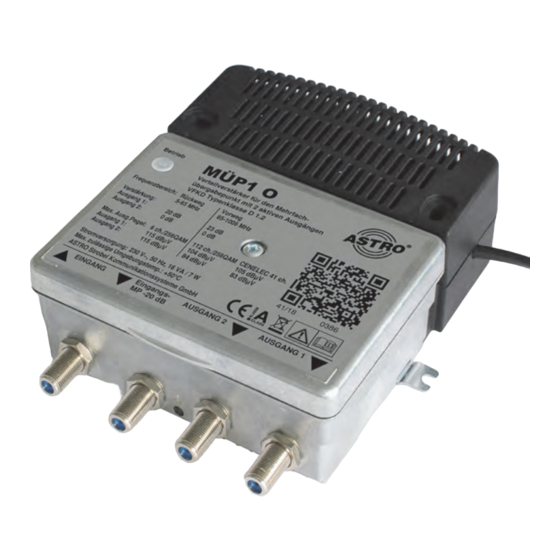

Gerätebeschreibung Gerätebeschreibung Im Lieferumfang befinden sich folgende Teile: Verteilverstärker MÜP1 O 2 Befestigungsschrauben mit Dübel Abschlusswiderstand FUR 75 Aderendhülse Betriebsanleitung [1] Netzanschluss [2] Deckelschraube [3] Betriebsanzeige [4] Bohrlöcher für Wandbefesti- gung [5] Befestigungslasche für Loch- oder Holzplattenmontage [6] Durchführung für Erdungs- kabel Bild 1: Verteilverstärker MÜP1 O... - Seite 7 Gerätebeschreibung [1] Dämpfungssteller Vorweg zum Ausgang 1 (Pegelsteller) [2] Entzerrer Vorweg zum Ausgang 1 (Pegelsteller) [3] Dämpfungssteller Rückweg vom Ausgang 1 (Pegelsteller) [4] Entzerrer Rückweg vom Ausgang 1 (Pegelsteller) [5] Ausgang 1 [6] Ausgang 2 [7] Messpunkt Eingang [8] Eingang [9] Klemmschraube für Erdungs- kabel [10] Befestigungslasche für...
-
Seite 8: Wichtige Sicherheitshinweise
Umgebungsbedingungen und Wartung des Geräts. Bewahren Sie diese Betriebsanleitung für den späteren Gebrauch und für die Übergabe im Falle eines Eigentümer- bzw. Betreiberwechsels auf. Auf der ASTRO Internetseite steht Ihnen eine PDF-Version dieser Anleitung (ggf. in einer aktualisierten Version) zum Download zur Verfügung. - Seite 9 Wichtige Sicherheitshinweise Um Beschädigungen durch Überhitzung zu vermeiden, darf das Gerät nur an senkrechten Flächen montiert werden. Dabei muss der Netzkabelanschluss nach rechts zeigen. Der Monta- geuntergrund sollte eben und schwer entflammbar sein. Betriebsposition: Gerät senkrecht, mit Netzkabelausgang rechts. ...
- Seite 10 Wichtige Sicherheitshinweise Der Netzstecker dient im Service- als auch im Gefahrenfall als Trennvorrichtung von der Netzspannung und muss deshalb jederzeit erreichbar und benutzbar sein. Nach Anschluss an die Netzspannung ist das Gerät in Betrieb. Durch übermäßige mechanische Belastung (z. B. Fall, Stoß, Vibration) können Isolierungen beschädigt werden, die dem Schutz vor der Netzspannung dienen.
-
Seite 11: Wartung
Wichtige Sicherheitshinweise Wartung Die Betriebsanzeige zeigt lediglich das Vorhandensein einer vom Netz getrennten Gleichspannung an, die die Kompo- nenten des Geräts versorgt. Nicht leuchtende Betriebsan- zeigen (des Netzteils oder des Geräts) bedeuten jedoch keinesfalls, das das Gerät vollständig vom Netz getrennt ist. Im Gerät können dennoch berührungsgefährliche Span- nungen anliegen. -
Seite 12: Garantiebedingungen
Garantiebedingungen Garantiebedingungen Es gelten die allgemeinen Geschäftsbedingungen der ASTRO Strobel GmbH. Diese finden Sie im aktuellen Katalog oder im Internet unter der Adresse „www.astro-kom.de“. Leistungsbeschreibung Der MÜP1 O ist ein ortsgespeister Verteilverstärker für bidirektio- nale Hausverteil- und Breitband- Kommunikationsanlagen. Er ist ausschließlich zur Signalverstärkung in uni- und bidirektionalen... -
Seite 13: Entsorgen
– fachgerecht entsorgt werden. Bitte geben Sie das Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab. ASTRO Strobel ist Mitglied der Systemlösung Elektro zur Entsor- gung von Verpackungsmaterialien. Unsere Vertragsnummer lautet 80395. Betriebsanleitung MÜP1 O -... -
Seite 14: Montieren
Montieren Montieren Sie können den Verstärker entweder mit Hilfe von Dübeln an einer Steinwand oder mit Holz-, bzw. Blechschrauben an einer Loch- bzw. Holzplatte befestigen. Zum Befestigen an einer Steinwand gehen Sie so vor: ORBEREITUNG Bringen Sie zwei Bohrlöcher in einer senkrecht stehenden Stein- wand an und setzen Sie anschließend die mitgelieferten Dübel dar- in ein. -
Seite 15: Anschließen
Anschließen Anschließen ORBEREITUNG Für den Anschluss des Verstärkers an Koaxialkabel müssen Sie diese zunächst mit F-Steckern (F-Connectoren 75 Ohm) versehen. F-Stecker sind in verschiedenen Ausführungen lieferbar, so dass der direkte Anschluss unterschiedlicher Kabeldurchmesser möglich ist. Um den Verteilverstärker mit Koaxialkabeln zu verbinden, ge- hen Sie so vor: UFGABE Stecken Sie die F-Stecker jeweils auf die Eingangs- und... -
Seite 16: Konfigurieren Und In Betrieb Nehmen
Konfigurieren und in Betrieb nehmen Konfigurieren und in Betrieb nehmen Im Auslieferungszustand ist der Verteilverstärker folgendermaßen konfiguriert: die Pegelsteller für Dämpfung und Entzerrung in Vor- und Rückweg sind eingedreht HINWEIS Die Stellung der Pegelsteller wirkt sich lediglich auf den Ausgang 1 aus. Das Signal am Ausgang 2 bleibt hiervon unbeeinflusst. -
Seite 17: Messen
Messen Messen Am Eingang des MÜP1 O ist eine bidirektionale Messbuchse [7] mit 20 dB Auskoppeldämpfung vorhanden. Hiermit können Sie: den Eingangspegel für den Vorwärtsbereich abschätzen, den Ausgangspegel für den Rückwärtsbereich bestimmen und Rückwegsignale hinter dem Rückwegverstärker in Upstream-Richtung einspeisen. -
Seite 18: Fehler Suchen
Prüfen Sie, ob der Ausgangspegel am Gerät innerhalb der zulässigen Grenzen für den Betriebspegel liegt. Wenn sich die Störung nicht beheben lässt, kontaktieren Sie bitte den ASTRO-Kundendienst. Warten und Instandsetzen ACHTUNG Bei Wartungs- und Instandsetzungsar- beiten müssen unbedingt die nachfolgenden Sicherheitshin- weise beachtet werden. -
Seite 19: Blockschaltbild
Blockschaltbild Blockschaltbild Blockschaltbild MÜP1 O Betriebsanleitung MÜP1 O - Version 08-2019A Seite 19... -
Seite 20: Technische Daten
Technische Daten Technische Daten MÜP1 O Bestellnummer 217 020 EAN-Code 4026187195250 Vorweg Frequenzbereich [MHz] 85 - 1006 Verstärkung am Ausgang 1 [dB] 23 ± 1 Verstärkung am Ausgang 2 [dB] 0 ± 1* Entzerrer im Eingang [dB] 0 - 15 (Pegelsteller) Dämpfung im Eingang [dB] 0 - 15 (Pegelsteller) - Seite 21 Technische Daten Spannungsversorgung 230 V~, 50 Hz Zulässige Umgebungstemperatur [°C] 0…+50 Gehäuse (B x H x T) [mm] 135 x 154 x 49 (inklusive Konnektoren) Gewicht [kg] VFKD Typenklsse D1.2 Schutzart DIN EN 60 529-IP 20 *) bei 85-110 MHz ca. -1 dB + 1 dB Betriebsanleitung MÜP1 O - Version 08-2019A Seite 21...
- Seite 22 Technische Daten Seite 22 Betriebsanleitung MÜP1 O - Version 08-2019A...
- Seite 23 Technische Daten Betriebsanleitung MÜP1 O - Version 08-2019A Seite 23...
- Seite 24 © 2019 ASTRO Inhaltliche Änderungen vorbehalten. Änderungsdienst und Copyright: Diese Dokumentation enthält urheberrechtlich geschützte Informationen. Sie darf ohne vorherige Genehmigung der Firma ASTRO weder vollständig noch in Auszügen fotokopiert, vervielfältigt, übersetzt oder auf Datenträgern erfasst wer- den. Verfasser dieser Anleitung:...
