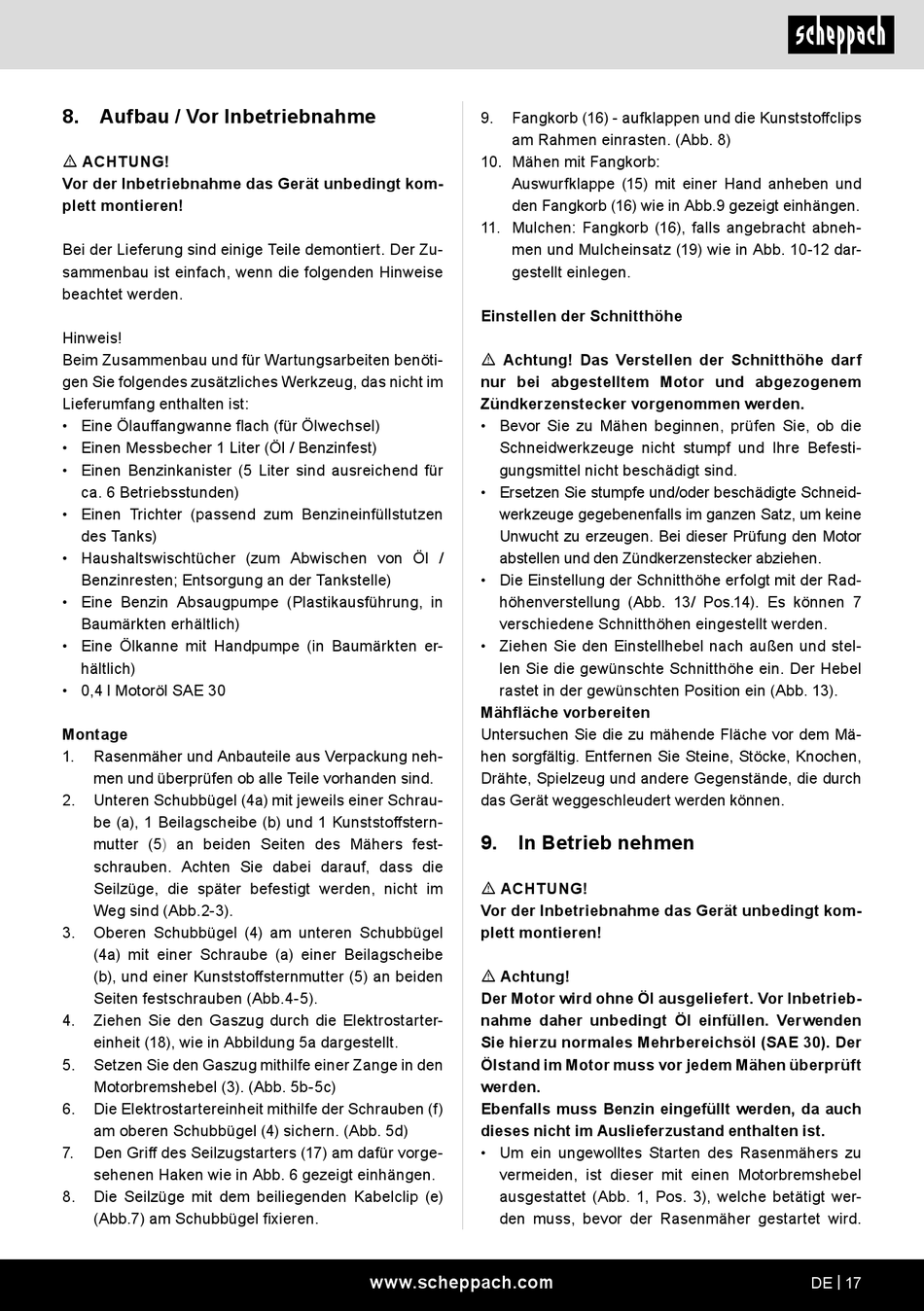

8. Aufbau / Vor Inbetriebnahme
m ACHTUNG!
Vor der Inbetriebnahme das Gerät unbedingt kom-
plett montieren!
Bei der Lieferung sind einige Teile demontiert. Der Zu-
sammenbau ist einfach, wenn die folgenden Hinweise
beachtet werden.
Hinweis!
Beim Zusammenbau und für Wartungsarbeiten benöti-
gen Sie folgendes zusätzliches Werkzeug, das nicht im
Lieferumfang enthalten ist:
• Eine Ölauffangwanne flach (für Ölwechsel)
• Einen Messbecher 1 Liter (Öl / Benzinfest)
• Einen Benzinkanister (5 Liter sind ausreichend für
ca. 6 Betriebsstunden)
• Einen Trichter (passend zum Benzineinfüllstutzen
des Tanks)
• Haushaltswischtücher (zum Abwischen von Öl /
Benzinresten; Entsorgung an der Tankstelle)
• Eine Benzin Absaugpumpe (Plastikausführung, in
Baumärkten erhältlich)
• Eine Ölkanne mit Handpumpe (in Baumärkten er-
hältlich)
• 0,4 l Motoröl SAE 30
Montage
1.
Rasenmäher und Anbauteile aus Verpackung neh-
men und überprüfen ob alle Teile vorhanden sind.
2.
Unteren Schubbügel (4a) mit jeweils einer Schrau-
be (a), 1 Beilagscheibe (b) und 1 Kunststoffstern-
mutter
(5)
an beiden Seiten des Mähers fest-
schrauben. Achten Sie dabei darauf, dass die
Seilzüge, die später befestigt werden, nicht im
Weg sind (Abb.2-3).
3.
Oberen Schubbügel (4) am unteren Schubbügel
(4a) mit einer Schraube (a) einer Beilagscheibe
(b), und einer Kunststoffsternmutter (5) an beiden
Seiten festschrauben (Abb.4-5).
4.
Ziehen Sie den Gaszug durch die Elektrostarter-
einheit (18), wie in Abbildung 5a dargestellt.
5.
Setzen Sie den Gaszug mithilfe einer Zange in den
Motorbremshebel (3). (Abb. 5b-5c)
6.
Die Elektrostartereinheit mithilfe der Schrauben (f)
am oberen Schubbügel (4) sichern. (Abb. 5d)
7.
Den Griff des Seilzugstarters (17) am dafür vorge-
sehenen Haken wie in Abb. 6 gezeigt einhängen.
8.
Die Seilzüge mit dem beiliegenden Kabelclip (e)
(Abb.7) am Schubbügel fixieren.
9.
Fangkorb (16) - aufklappen und die Kunststoffclips
am Rahmen einrasten. (Abb. 8)
10. Mähen mit Fangkorb:
Auswurfklappe (15) mit einer Hand anheben und
den Fangkorb (16) wie in Abb.9 gezeigt einhängen.
11. Mulchen: Fangkorb (16), falls angebracht abneh-
men und Mulcheinsatz (19) wie in Abb. 10-12 dar-
gestellt einlegen.
Einstellen der Schnitthöhe
m Achtung! Das Verstellen der Schnitthöhe darf
nur bei abgestelltem Motor und abgezogenem
Zündkerzenstecker vorgenommen werden.
• Bevor Sie zu Mähen beginnen, prüfen Sie, ob die
Schneidwerkzeuge nicht stumpf und Ihre Befesti-
gungsmittel nicht beschädigt sind.
• Ersetzen Sie stumpfe und/oder beschädigte Schneid-
werkzeuge gegebenenfalls im ganzen Satz, um keine
Unwucht zu erzeugen. Bei dieser Prüfung den Motor
abstellen und den Zündkerzenstecker abziehen.
• Die Einstellung der Schnitthöhe erfolgt mit der Rad-
höhenverstellung (Abb. 13/ Pos.14). Es können 7
verschiedene Schnitthöhen eingestellt werden.
• Ziehen Sie den Einstellhebel nach außen und stel-
len Sie die gewünschte Schnitthöhe ein. Der Hebel
rastet in der gewünschten Position ein (Abb. 13).
Mähfläche vorbereiten
Untersuchen Sie die zu mähende Fläche vor dem Mä-
hen sorgfältig. Entfernen Sie Steine, Stöcke, Knochen,
Drähte, Spielzeug und andere Gegenstände, die durch
das Gerät weggeschleudert werden können.
9.
In Betrieb nehmen
m ACHTUNG!
Vor der Inbetriebnahme das Gerät unbedingt kom-
plett montieren!
m Achtung!
Der Motor wird ohne Öl ausgeliefert. Vor Inbetrieb-
nahme daher unbedingt Öl einfüllen. Verwenden
Sie hierzu normales Mehrbereichsöl (SAE 30). Der
Ölstand im Motor muss vor jedem Mähen überprüft
werden.
Ebenfalls muss Benzin eingefüllt werden, da auch
dieses nicht im Auslieferzustand enthalten ist.
• Um ein ungewolltes Starten des Rasenmähers zu
vermeiden, ist dieser mit einen Motorbremshebel
ausgestattet (Abb. 1, Pos. 3), welche betätigt wer-
den muss, bevor der Rasenmäher gestartet wird.
www.scheppach.com
DE | 17
