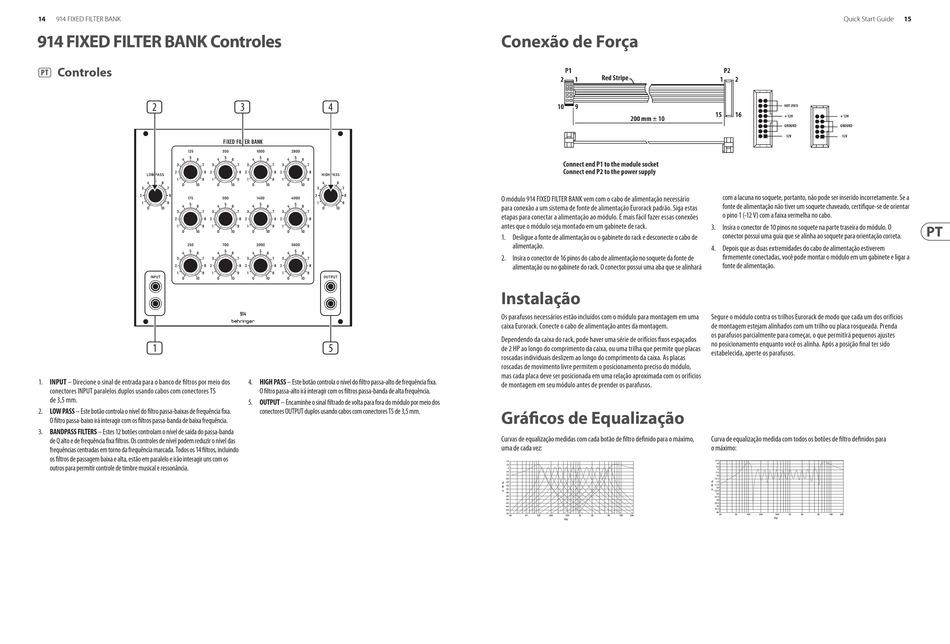

914 FIXED FILTER BANK
914 FIXED FILTER BANK Controles
(PT) Controles
(2)
(1)
1. INPUT – Direcione o sinal de entrada para o banco de filtros por meio dos
conectores INPUT paralelos duplos usando cabos com conectores TS
de 3,5 mm.
2. LOW PASS – Este botão controla o nível do filtro passa-baixas de frequência fixa.
O filtro passa-baixo irá interagir com os filtros passa-banda de baixa frequência.
3. BANDPASS FILTERS – Estes 12 botões controlam o nível de saída do passa-banda
de Q alto e de frequência fixa filtros. Os controles de nível podem reduzir o nível das
frequências centradas em torno da frequência marcada. Todos os 14 filtros, incluindo
os filtros de passagem baixa e alta, estão em paralelo e irão interagir uns com os
outros para permitir controle de timbre musical e ressonância.
(3) (4)
(5)
4. HIGH PASS – Este botão controla o nível do filtro passa-alto de frequência fixa.
O filtro passa-alto irá interagir com os filtros passa-banda de alta frequência.
5. OUTPUT – Encaminhe o sinal filtrado de volta para fora do módulo por meio dos
conectores OUTPUT duplos usando cabos com conectores TS de 3,5 mm.
Conexão de Força
O módulo 914 FIXED FILTER BANK vem com o cabo de alimentação necessário
para conexão a um sistema de fonte de alimentação Eurorack padrão. Siga estas
etapas para conectar a alimentação ao módulo. É mais fácil fazer essas conexões
antes que o módulo seja montado em um gabinete de rack.
1. Desligue a fonte de alimentação ou o gabinete do rack e desconecte o cabo de
alimentação.
2. Insira o conector de 16 pinos do cabo de alimentação no soquete da fonte de
alimentação ou no gabinete do rack. O conector possui uma aba que se alinhará
Instalação
Os parafusos necessários estão incluídos com o módulo para montagem em uma
caixa Eurorack. Conecte o cabo de alimentação antes da montagem.
Dependendo da caixa do rack, pode haver uma série de orifícios fixos espaçados
de 2 HP ao longo do comprimento da caixa, ou uma trilha que permite que placas
roscadas individuais deslizem ao longo do comprimento da caixa. As placas
roscadas de movimento livre permitem o posicionamento preciso do módulo,
mas cada placa deve ser posicionada em uma relação aproximada com os orifícios
de montagem em seu módulo antes de prender os parafusos.
Gráficos de Equalização
Curvas de equalização medidas com cada botão de filtro definido para o máximo,
uma de cada vez:
+5
+0
-5
-10
-15
-20
d -25
-30
B
-35
u
-40
-45
-50
-55
-60
-65
-70
20 50 100 200 500 1k 2k 5k 10k 20k
Hz
Quick Start Guide
com a lacuna no soquete, portanto, não pode ser inserido incorretamente. Se a
fonte de alimentação não tiver um soquete chaveado, certifique-se de orientar
o pino 1 (-12 V) com a faixa vermelha no cabo.
3. Insira o conector de 10 pinos no soquete na parte traseira do módulo. O
conector possui uma guia que se alinha ao soquete para orientação correta.
4. Depois que as duas extremidades do cabo de alimentação estiverem
firmemente conectadas, você pode montar o módulo em um gabinete e ligar a
fonte de alimentação.
Segure o módulo contra os trilhos Eurorack de modo que cada um dos orifícios
de montagem estejam alinhados com um trilho ou placa rosqueada. Prenda
os parafusos parcialmente para começar, o que permitirá pequenos ajustes
no posicionamento enquanto você os alinha. Após a posição final ter sido
estabelecida, aperte os parafusos.
Curva de equalização medida com todos os botões de filtro definidos para
o máximo:
+2.5
+0
-2.5
-5
-7.5
-10
-12.5
d
-15
B -17.5
-20
u
-22.5
-25
-27.5
-30
-32.5
-35
-37.5
-40
20 50 100 200 500 1k 2k 5k 10k 20k
Hz
