914 FIXED FILTER BANK

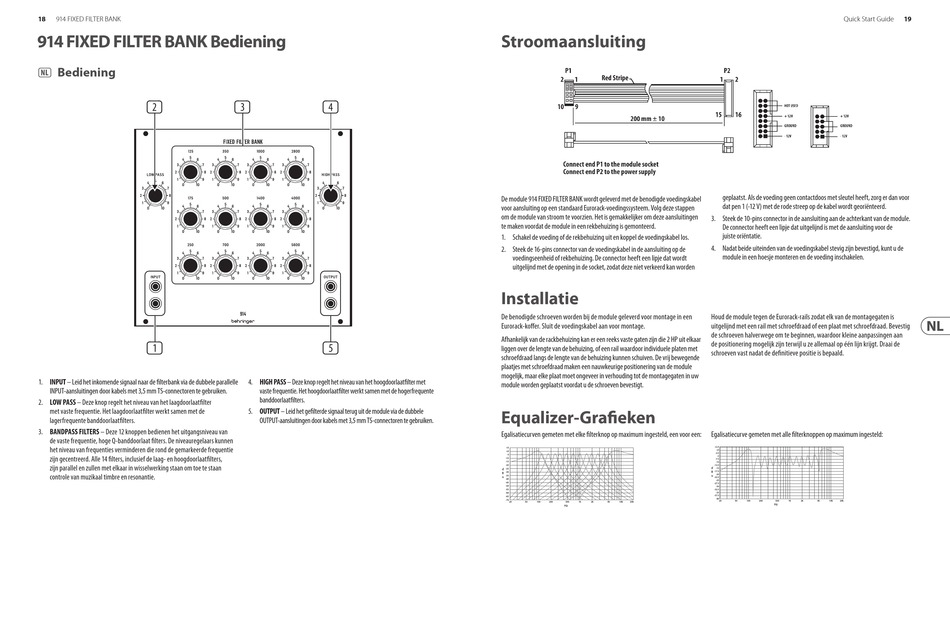

914 FIXED FILTER BANK Bediening
(NL) Bediening
(2)
(1)
1. INPUT – Leid het inkomende signaal naar de filterbank via de dubbele parallelle
INPUT-aansluitingen door kabels met 3,5 mm TS-connectoren te gebruiken.
2. LOW PASS – Deze knop regelt het niveau van het laagdoorlaatfilter
met vaste frequentie. Het laagdoorlaatfilter werkt samen met de
lagerfrequente banddoorlaatfilters.
3. BANDPASS FILTERS – Deze 12 knoppen bedienen het uitgangsniveau van
de vaste frequentie, hoge Q-banddoorlaat filters. De niveauregelaars kunnen
het niveau van frequenties verminderen die rond de gemarkeerde frequentie
zijn gecentreerd. Alle 14 filters, inclusief de laag- en hoogdoorlaatfilters,
zijn parallel en zullen met elkaar in wisselwerking staan om toe te staan
controle van muzikaal timbre en resonantie.
(3) (4)
(5)
4. HIGH PASS – Deze knop regelt het niveau van het hoogdoorlaatfilter met
vaste frequentie. Het hoogdoorlaatfilter werkt samen met de hogerfrequente
banddoorlaatfilters.
5. OUTPUT – Leid het gefilterde signaal terug uit de module via de dubbele
OUTPUT-aansluitingen door kabels met 3,5 mm TS-connectoren te gebruiken.
Stroomaansluiting
De module 914 FIXED FILTER BANK wordt geleverd met de benodigde voedingskabel
voor aansluiting op een standaard Eurorack-voedingssysteem. Volg deze stappen
om de module van stroom te voorzien. Het is gemakkelijker om deze aansluitingen
te maken voordat de module in een rekbehuizing is gemonteerd.
1. Schakel de voeding of de rekbehuizing uit en koppel de voedingskabel los.
2. Steek de 16-pins connector van de voedingskabel in de aansluiting op de
voedingseenheid of rekbehuizing. De connector heeft een lipje dat wordt
uitgelijnd met de opening in de socket, zodat deze niet verkeerd kan worden
Installatie
De benodigde schroeven worden bij de module geleverd voor montage in een
Eurorack-koffer. Sluit de voedingskabel aan voor montage.
Afhankelijk van de rackbehuizing kan er een reeks vaste gaten zijn die 2 HP uit elkaar
liggen over de lengte van de behuizing, of een rail waardoor individuele platen met
schroefdraad langs de lengte van de behuizing kunnen schuiven. De vrij bewegende
plaatjes met schroefdraad maken een nauwkeurige positionering van de module
mogelijk, maar elke plaat moet ongeveer in verhouding tot de montagegaten in uw
module worden geplaatst voordat u de schroeven bevestigt.
Equalizer-Grafieken
Egalisatiecurven gemeten met elke filterknop op maximum ingesteld, een voor een:
+5
+0
-5
-10
-15
-20
d -25
B -30
-35
u
-40
-45
-50
-55
-60
-65
-70
20 50 100 200 500 1k 2k 5k 10k 20k
Hz
Quick Start Guide
geplaatst. Als de voeding geen contactdoos met sleutel heeft, zorg er dan voor
dat pen 1 (-12 V) met de rode streep op de kabel wordt georiënteerd.
3. Steek de 10-pins connector in de aansluiting aan de achterkant van de module.
De connector heeft een lipje dat uitgelijnd is met de aansluiting voor de
juiste oriëntatie.
4. Nadat beide uiteinden van de voedingskabel stevig zijn bevestigd, kunt u de
module in een hoesje monteren en de voeding inschakelen.
Houd de module tegen de Eurorack-rails zodat elk van de montagegaten is
uitgelijnd met een rail met schroefdraad of een plaat met schroefdraad. Bevestig
de schroeven halverwege om te beginnen, waardoor kleine aanpassingen aan
de positionering mogelijk zijn terwijl u ze allemaal op één lijn krijgt. Draai de
schroeven vast nadat de definitieve positie is bepaald.
Egalisatiecurve gemeten met alle filterknoppen op maximum ingesteld:
+2.5
+0
-2.5
-5
-7.5
-10
-12.5
d
-15
B -17.5
-20
u
-22.5
-25
-27.5
-30
-32.5
-35
-37.5
-40
20 50 100 200 500 1k 2k 5k 10k 20k
Hz
