Примечание:

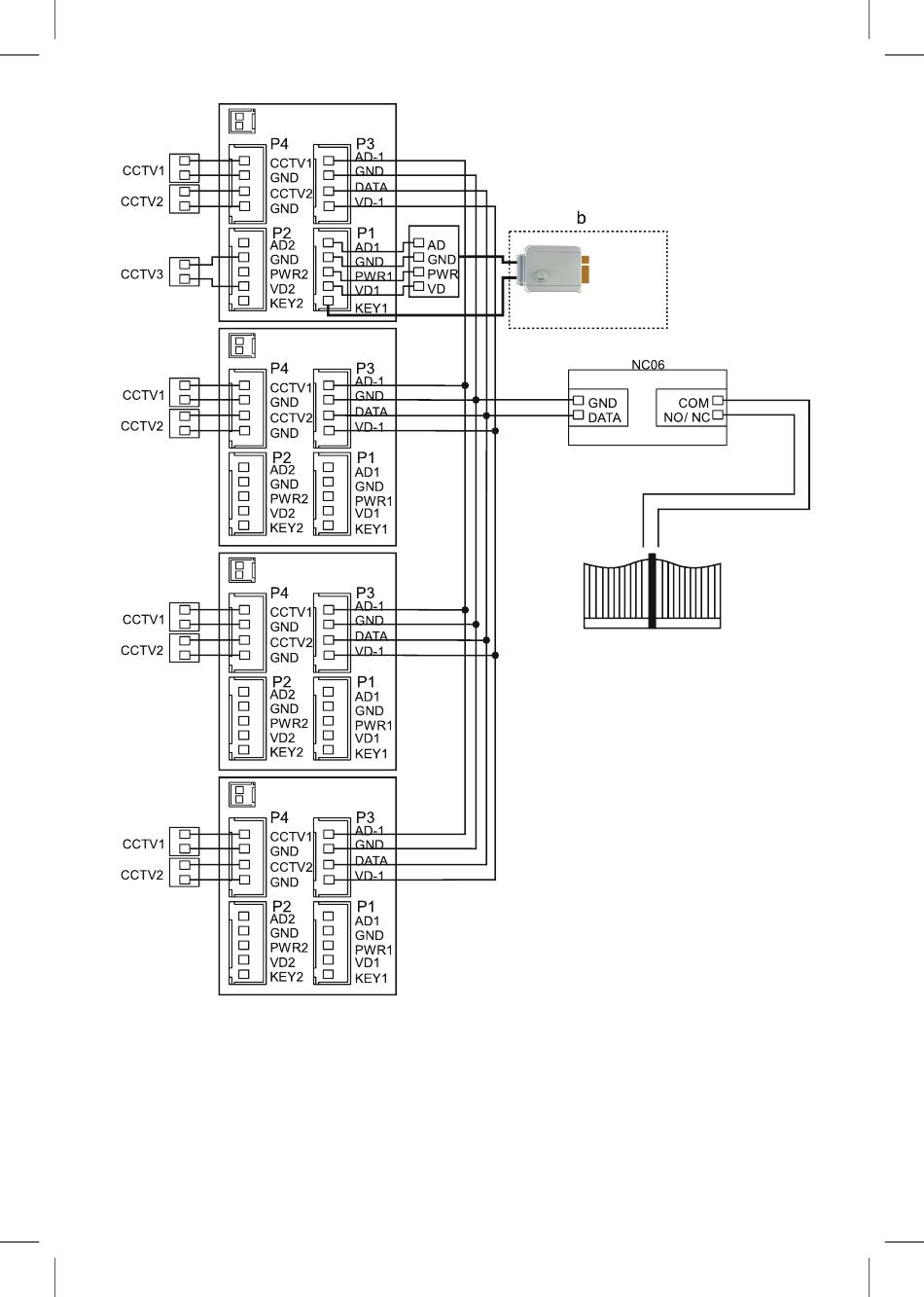

(а) схема установки вызывной панели с электромагнитным замком
№ 2 + дополнительное внешнее питание.
(b) схема подключения электромагнитного замка № 1 с питанием от монитора
(Контакты GND и KEY1)
(c) порт J4 для внешнего питания (опционально)
(d) схема подключения модуля управления ворот NC06 (GND и DATA разъема
P3 к контроллеру NC06 и COM NO/NC к управлению воротами)
КОМНАТА 1
ПАНЕЛЬ 1
ЭЛЕКТРОМАГНИТНЫЙ
ЗАМОК 1
КОМНАТА 2
СИНИЙ
ЖЕЛТЫЙ
КОМНАТА 3
AD: Аудио
КОМНАТА 4
VD: Видео
PWR: Питание
GND: Заземление
DATA: Коммуникация
CCTV: Камера видеонаблюдения
KEY1/KEY2: Управление напряжением
БЕЛЫЙ
КРАСНЫЙ
