ZAMEL VP-817B Bedienungsanleitung Seite 24

All manuals and user guides at all-guides.com

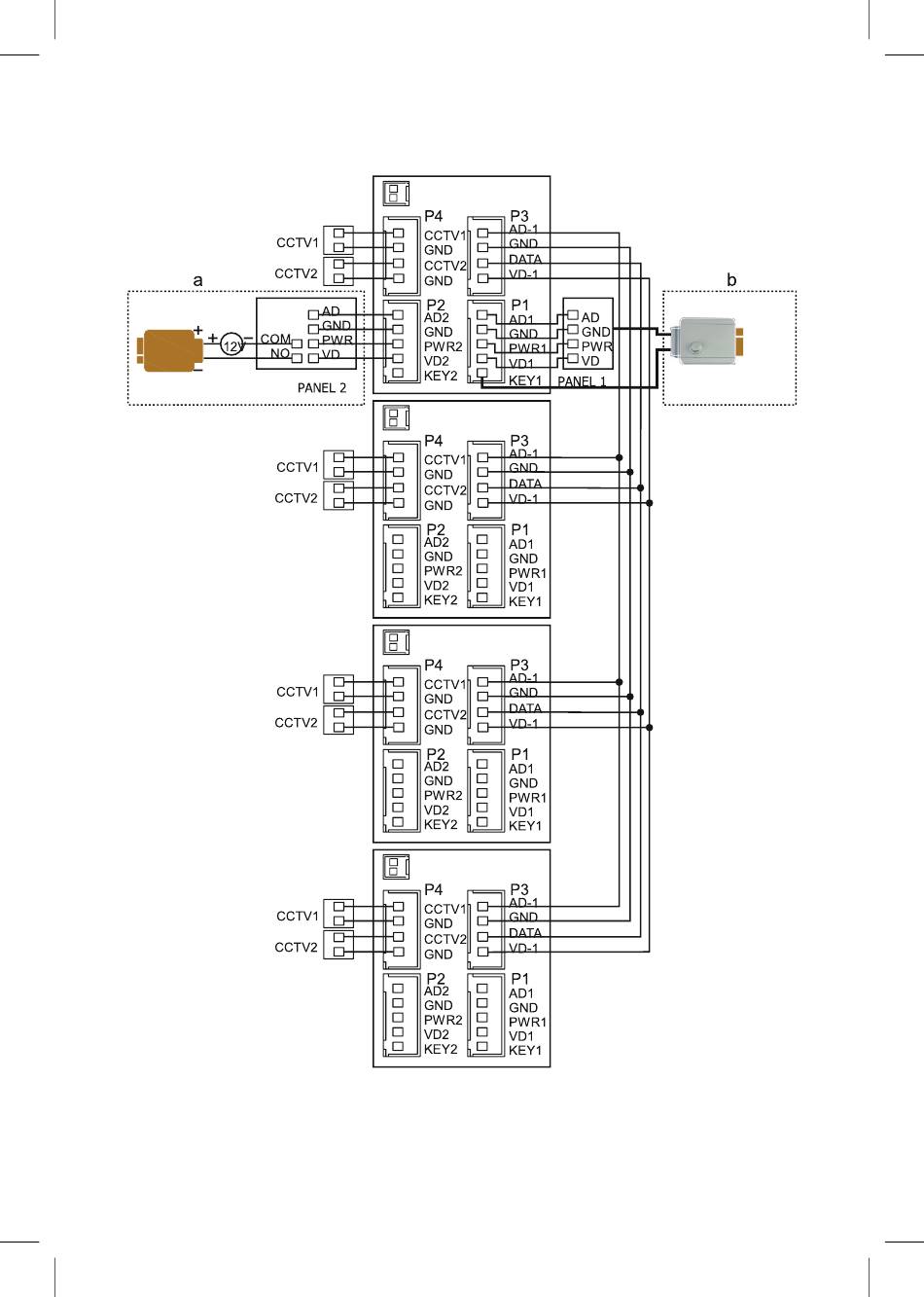

VERKABELUNGSSCHEMA
TÜRÖFFNER 2
AD – Audio
VD – Video
PWR – Versorgung
GND – Erdung
DATA – Kommunikation
CCTV – CCTV Kamera
KEY1/KEY2 – Spannungsregelung
4
J4
RAUM 1
J4
RAUM 2
J4
RAUM 3
J4
RAUM 4
TÜRÖFFNER 1
