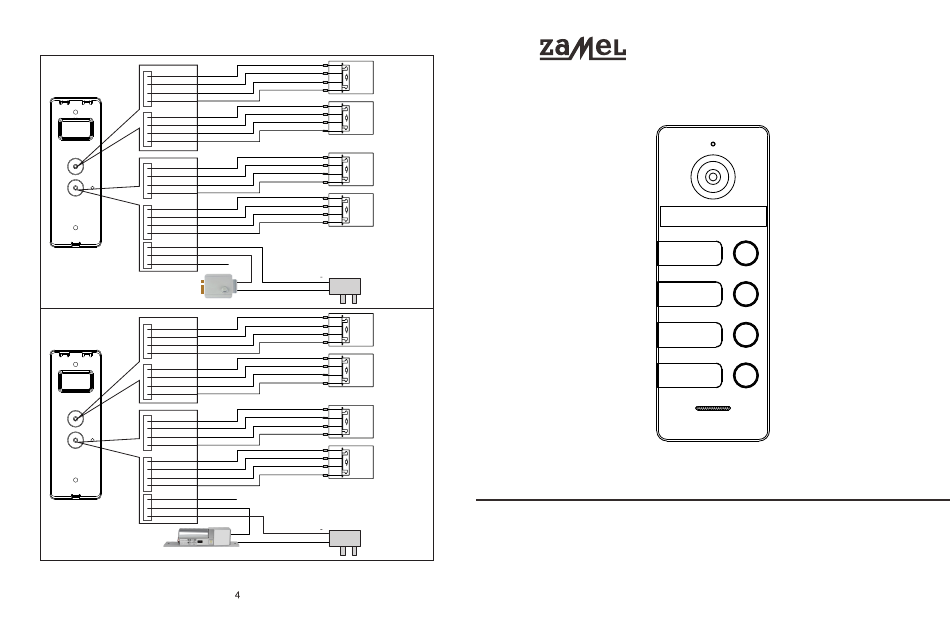

SCHEMAT PODŁĄCZENIA
Należy wybrać odpowiedni zależnie od typu elektrozaczepu.
OKABLOWANIE NO
Czerwony
AUDIO1
•
GND
Niebieski
•
_
12V IN1
Żółty
•
Biały
VIDEO1
•
AUDIO2
Czerwony
•
Niebieski
GND
•
_
Żółty
12V IN2
•
Biały
VIDEO2
•
WI ZKA 1
Ą
Czerwony
AUDIO3
•
GND
Niebieski
•
_
12V IN3
Żółty
•
Biały
VIDEO3
•
AUDIO4
Czerwony
WI ZKA 2
Ą
•
GND
Niebieski
•
_
12V IN4
Żółty
•
VIDEO4
Biały
•
NO
Czerwony
•
Niebieski
COM
•
NC
Żółty
•
ELEKTROZACZEP
OKABLOWANIE NC
Czerwony
AUDIO1
•
GND
Niebieski
•
_
Żółty
12V IN1
•
Biały
VIDEO1
•
Czerwony
AUDIO2
•
GND
Niebieski
•
_
12V IN2
Żółty
•
Biały
VIDEO2
•
WI ZKA 1
Ą
Czerwony
AUDIO3
•
GND
Niebieski
•
_
12V IN3
Żółty
•
Biały
VIDEO3
•
AUDIO4
Czerwony
WI ZKA 2
Ą
•
GND
Niebieski
•
_
12V IN4
Żółty
•
VIDEO4
Biały
•
NO
Czerwony
•
COM
Niebieski
•
NC
Żółty
•
ELEKTROZACZEP
By system działał poprawnie w ustawieniach zaawansowanych monitora należy zmienić ustawienia typu
instalacji na wielorodzinny. Panel zewnętrzny należy podpiąć do złącza odpowiadającego za Drzwi 1.
MIESZKANIE 1
AD
GND
ZŁĄCZE P1
PWR
DRZWI 1
VD
MONITORA
MIESZKANIE 2
AD
GND
ZŁĄCZE P1
PWR
DRZWI 1
VD
MONITORA
MIESZKANIE 3
AD
GND
ZŁĄCZE P1
PWR
DRZWI 1
VD
MONITORA
MIESZKANIE 4
AD
ZŁĄCZE P1
GND
PWR
DRZWI 1
VD
MONITORA
-
styk zwierny
Zasilanie
zasilanie rygla +
(ACDC5V~24V)
+
MIESZKANIE 1
AD
GND
ZŁĄCZE P1
PWR
DRZWI 1
VD
MONITORA
MIESZKANIE 2
AD
GND
ZŁĄCZE P1
PWR
DRZWI 1
VD
MONITORA
MIESZKANIE 3
AD
GND
ZŁĄCZE P1
PWR
DRZWI 1
VD
MONITORA
MIESZKANIE 4
AD
GND
ZŁĄCZE P1
PWR
DRZWI 1
VD
MONITORA
-
styk zwierny
Zasilanie
zasilanie rygla +
(ACDC5V~24V)
+
PANEL ROZMÓWNY
VO-804B/VO-804S
Dziękujemy za wybór naszego produktu.
Firma Zamel nie odpowiada za uszkodzenia oraz wypadki spowodowane
niezgodnym z przeznaczeniem użytkowaniem produktu.
Przed przystąpieniem do montażu w celu prawidłowego użytkowania należy
zapoznać się dokładnie z instrukcją obsługi.
Zabrania się otwierania oraz wszelakiej nieautoryzowanej ingerencji w urządzenie.
Nie stosowanie się do powyższego skutkuje utratą gwarancji.
