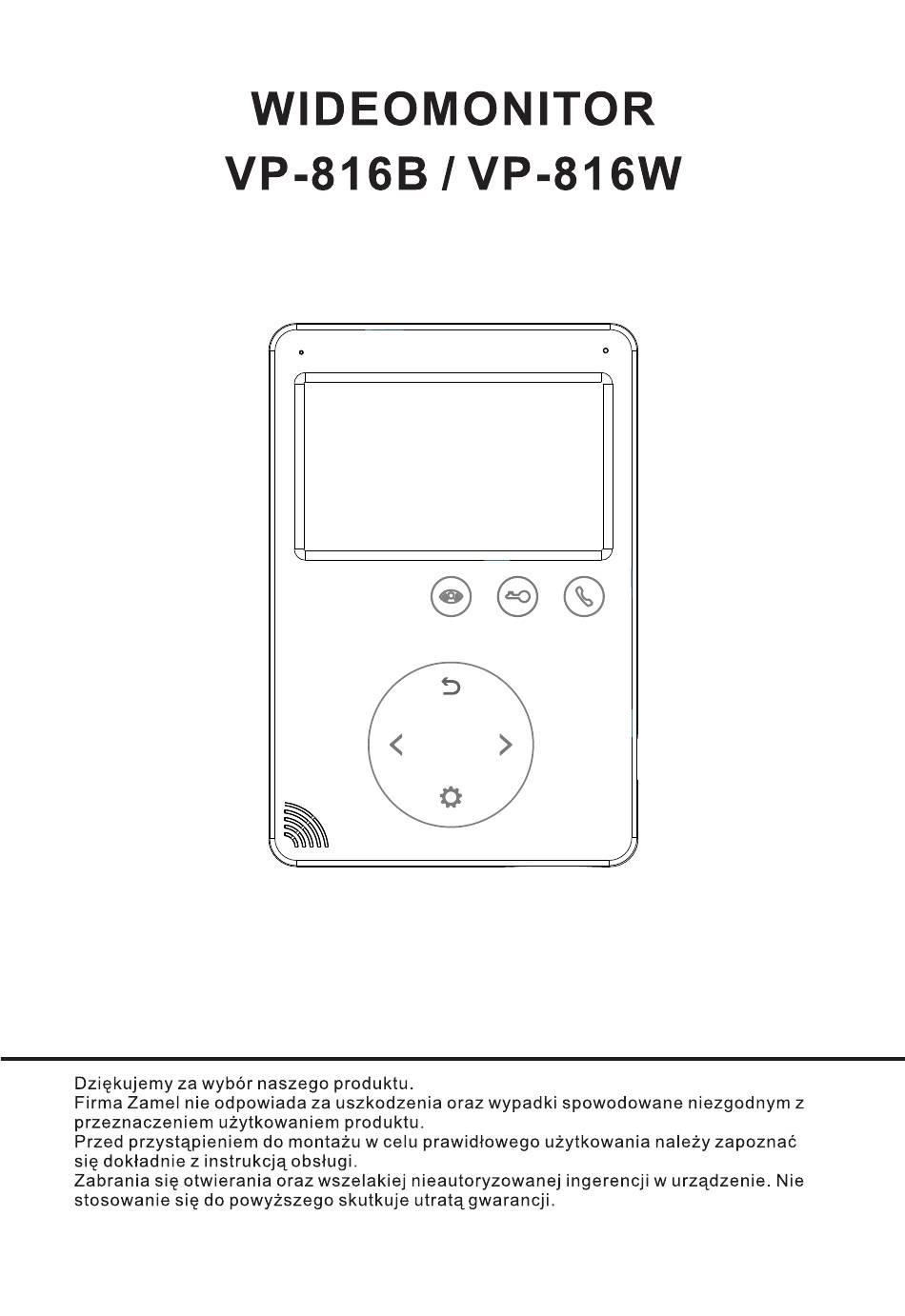

- Seite 13 VIDEOMONITOR VP-816B / VP-816W Wir bedanken uns für den Kauf unseres Produkts und Ihr entgegengebrachtes Vertrauen. Die Firma Zamel haftet nicht für Beschädigungen, die aus unsachgemäßem Betrieb oder unsachgemäßer Nutzung resultieren. Lesen Sie vor der Inbetriebnahme die Betriebsanleitung aufmerksam durch und befolgen Sie die Anweisungen sorgfältig.
-
Seite 14: Sicherheitsvorkehrungen
SICHERHEITSVORKEHRUNGEN • Befolgen Sie die Betriebsanleitung sorgfältig • Meiden Sie den Anschluss an einer Mehrfachsteckdose – Überhitzungsgefahr • Der Anschluss mit nicht kompatiblen Geräten ist nicht gestattet – Kurzschlussgefahr • Meiden Sie Verformungen am Produkt, indem Sie jenes nicht unzulässig belasten –... -
Seite 15: Verkabelungsschema
VERKABELUNGSSCHEMA RAUM 1 TÜRÖFFNER 2 TÜRÖFFNER 1 RAUM 2 RAUM 3 RAUM 4 Audio – Video – Versorgung – Erdung – DATA Kommunikation – CCTV CCTV Kamera – KEY1/KEY2 Spannungsregelung –... - Seite 16 RAUM 1 TÜRÖFFNER 1 RAUM 2 BLAU WEIß GELB RAUM 3 RAUM 4 AD – Audio VD – Video PWR – Versorgung GND – Erdung DATA – Kommunikation CCTV – CCTV Kamera KEY1/KEY2 – Spannungsregelung HINWEIS: a) Anschluss des Aussenelements mit dem Türöffner Nr. 2 + zusätzliche Außenversorgung b) Anschluss des Türöffners Nr.
- Seite 17 RAUM 1 RAUM 2 RAUM 3 RAUM 4 AD – Audio VD – Video PWR – Versorgung GND – Erdung DATA – Kommunikation CCTV – CCTV Kamera KEY1/KEY2 – Spannungsregelung • die Livebild Aufnahme erfolgt ausschließlich, sobald der Videomonitor mit der CCTV- Kamera verbunden ist. •...
-
Seite 18: Systemkonfiguration
SYSTEMKONFIGURATION Sie können zwischen zwei verschiedenen Konfigurationsvarianten auswählen. • 2 Aussenelemente + 4 Videomonitore + 2 CCTV Kameras pro Videomonitor HAUPTMONITOR TÜR 1 TÜR 2 oder: • 1 Aussenlement + 1 CCTV Kamera + 4 Videomonitore + 2 CCTV Kameras pro Videomonitor HAUPTMONITOR TÜR 1... -
Seite 19: Montage

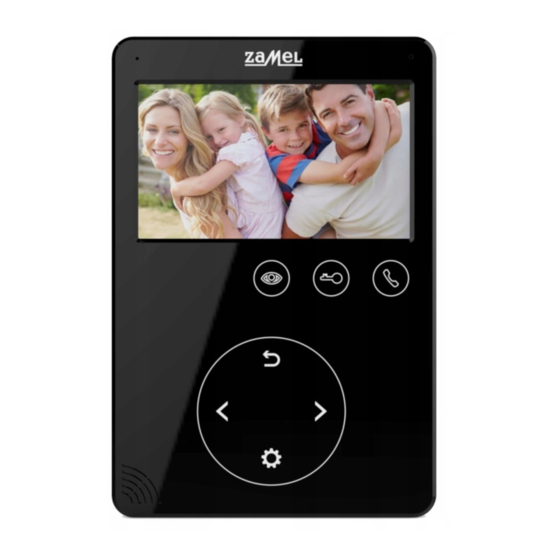

BESCHREIBUNG 1. EIN / AUS 2. Menü aufrufen / Bestätigen 3. Lautsprecher 4. Auswahltaste (nach links) 5. Zurück 6. Optische Betriebsanzeige (LED) 7. LCD Display 8. Mikrofon 9. Vorschau 10. Öffnungstaste 11. Gespräch tätigen / antworten 12. Auswahltaste (nach rechts) MONTAGE 1. - Seite 20 KABELSPEZIFIKATION Das System verfügt über zwei Möglichkeiten, den Türöffner auszulösen. Ein vom Aussenelement kommendes Signal öffnet den Türöffner. Ein vom Videomonitor kommendes Signal öffnet den Türöffner. Falls das Signal vom Aussenelement kommt ändert sich die Kabelspezifikation wie folgt: • Verwenden Sie das Kabel YTDY 4 x 0,5, falls die Kabelverbindung zwischen Videomonitor und Aussenelement 30 m unterschreitet.
-
Seite 21: Dem Rufsignal Vom Aussenelement Antworten
DEM RUFSIGNAL VOM AUSSENELEMENT ANTWORTEN Sobald der Benutzer (Gast) die Klingeltaste drückt, ertönt ein Klingelton. Der Anruf wird auf allen Videomonitoren angezeigt. Auf dem Display erscheint die Mitteilung EINGEHENDER ANRUF. Drücken Sie die Taste , um den Anruf entgegenzunehmen. Das erneute Drücken der Taste bewirkt eine Bildübertragung auf alle restlichen Videomonitore. - Seite 22 INTERCOM FUNKTION Die Intercom Funktion erlaubt es Ihnen, eine Verbindung zu anderen Videomonitoren herzustellen. Drücken Sie die Taste , um eine Verbindung zum Videomonitor herzustellen. Wählen Sie einen Zielmonitor aus, falls Sie mehr als 2 Videomonitore verbaut haben. Benutzen Sie für die Auswahl des Zielmonitors die Auswahltaste bzw.
-
Seite 23: Systemeinstellungen
SYSTEMEINSTELLUNGEN Drücken Sie die Taste , um die Systemeinstellungen aufzurufen. Funktionen Optionen Bemerkungen Werkseitig eingestellte Sprache: Polnisch SPRACHE (optional: Englisch) Werkseitig eingestellte Signaldauer: SIGNALDAUER 30 Sekunden (10-60 s – je 5 s einstellbar) Werkseitige Einstellungen: 0,7; 01-10 (00): SIGNALLAUTSTÄRKE Stummschaltung Werkseitig ist die Privatfunktion ausgeschaltet. -
Seite 24: Erweiterte Einstellungen
3. Bei Garantieansprüchen wird der Käufer gebeten, die Einkaufstelle aufzusuchen Schreiben mit der Problemschilderung an uns einzusenden bzw. ein Schreiben mit der Problemschilderung an uns einzusenden 4. Die Garantieabwicklung (Geräteersatz, Reperatur, Geldrückerstattung) bestimmt die Firma Zamel 4. Die Garantieabwicklung (Geräteersatz, Reperatur, Geldrückerstattung) bestimmt Sp. z o.o. - Seite 25 ВИДЕОМОНИТОР VP-816B / VP-816W Благодарим Вас за выбор нашей продукции. Компания Zamel не несет ответственности за повреждения и несчастные случаи, вызванные использованием устройства не по назначению. Прежде чем приступить к монтажу, для правильной эксплуатации устройства необходимо тщательно ознакомиться с руководством по эксплуатации.
-
Seite 26: Комплект Поставки
БЕЗОПАСНОСТЬ • Строго соблюдайте приведенную ниже инструкцию для обеспечения своей безопасности и предотвращения повреждения устройства. • Не подключайте нескольких источников потребления тока к одной розетке одновременно. Это может привести к перегреву или к возникновению пожара. • Не подключайте устройство к другим несовместимым изделиям. Это может привести к... -
Seite 27: Схемы Подключения
СХЕМЫ ПОДКЛЮЧЕНИЯ КОМНАТА 1 ПАНЕЛЬ 2 ПАНЕЛЬ 1 ЭЛЕКТРОМАГНИТНЫЙ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК 1 ЗАМОК 2 КОМНАТА 2 КОМНАТА 3 КОМНАТА 4 AD: Аудио VD: Видео PWR: Питание GND: Заземление DATA: Коммуникация CCTV: Камера видеонаблюдения KEY1/KEY2: Управление напряжением... - Seite 28 КОМНАТА 1 ЭЛЕКТРОМАГНИТНЫЙ ПАНЕЛЬ 1 ЗАМОК 1 КОМНАТА 2 СИНИЙ БЕЛЫЙ ЖЕЛТЫЙ КРАСНЫЙ КОМНАТА 3 КОМНАТА 4 AD: Аудио VD: Видео PWR: Питание GND: Заземление DATA: Коммуникация CCTV: Камера видеонаблюдения KEY1/KEY2: Управление напряжением Примечание: (а) схема установки вызывной панели с электромагнитным замком № 2 + дополнительное...
- Seite 29 КОМНАТА 1 ПАНЕЛЬ 1 КОМНАТА 2 КОМНАТА 3 КОМНАТА 4 AD: Аудио VD: Видео PWR: Питание GND: Заземление DATA: Коммуникация CCTV: Камера видеонаблюдения KEY1/KEY2: Управление напряжением • Каждый дополнительный монитор может показывать изображение только с подключенных к нему камер • Если камера видеонаблюдения подключена к порту вызывной панели, то...
-
Seite 30: Настройка Системы
НАСТРОЙКА СИСТЕМЫ Возможно применение одной из конфигураций системы в соответствии с представленными ниже схемами: • 2 вызывные панели + 4 видео монитора + 2 камеры видеонаблюдения для каждого монитора ГЛАВНЫЙ МОНИТОР 2 МОНИТОР 3 МОНИТОР 4 МОНИТОР ДВЕРЬ 1 КАМЕРА 1 КАМЕРА... -
Seite 31: Монтаж Системы
ОПИСАНИЕ 1. Включить / выключить 2. Открыть меню / Подтвердить 3. Динамик 4. Кнопка навигации влево: Выбрать / Настроить 5. Назад / Повесить трубку 6. Световая сигнализация – Светодиод 7. ЖК-дисплей 8. Микрофон 9. Просмотр 10. Открытие ригеля / ворот 11. - Seite 32 СПЕЦИФИКАЦИЯ ПРОВОДКИ Существуют два варианта открытия электромагнитного замка: сигнал открытия замка подается с вызывной панели или сигнал открытия замка подается с монитора (экран кабеля должен быть заземлен). В ситуации, когда сигнал подается с вызывной панели, спецификация проводки выглядит следующим образом: Если...
- Seite 33 ОТВЕТ НА СИГНАЛ, ПРИХОДЯЩИЙ С ВЫЗЫВНОЙ ПАНЕЛИ Когда пользователь (гость) нажимает на кнопку вызова вызывной панели, все внутренние мониторы в объекте будут одновременно подавать звуковой сигнал, а на экране отобразится сообщение ВХОДЯЩИЙ ВЫЗОВ. Нажмите на значок , чтобы начать разговор с гостем. Повторное нажатие кнопки вызовет...
- Seite 34 СОЕДИНЕНИЕ ПО ВНУТРЕННЕЙ СВЯЗИ Используется для внутренней связи со всеми мониторами. В режиме ожидания нажмите на значок , чтобы установить соединение с другим монитором. Если в вашей системе больше 2 подключенных мониторов, выберите целевой монитор с помощью значков или , а затем нажмите...
-
Seite 35: Системные Настройки
СИСТЕМНЫЕ НАСТРОЙКИ В режиме ожидания, нажмите на кнопку , а затем перейдите в меню системных настроек. № п.п. Функции системы Опции Примечания Заводская установка: польский язык ЯЗЫК (дополнительно английский язык) Заводские настройки: 30 секунд ВРЕМЯ СИГНАЛА (10-60 секунд – с шагом 5 с) Заводские... -
Seite 36: Дополнительные Настройки
в комплектацию устройства при его продаже (если таковые имеются). 3. Любые претензии по гарантии ПОКУПАТЕЛЬ должен предъявить в торговой точке или компании ZAMEL Sp. z o.o. в письменном виде после их обнаружения. 4. ZAMEL Sp. z o.o. обязуется рассматривать рекламации в соответствии с действующими положениями... - Seite 37 VP-816B / VP-816W Thank you for buying this product from Zamel. Zamel shall not accept any liability for any results of damage and/or accidents caused by non-intended use of the product. Before attempting to install this product, please read and understand the entire Operating Manual to comply with the intended use.
-
Seite 38: Product Description
SAFETY • Always follow this Manual for your safety and to prevent damage to the product. • Do not connect more than one load to a single power outlet at a time. Risk of overheating the wiring or fire! • Do not connect or interface this device with incompatible products. Otherwise there is a risk of an electrical short circuit, resulting in damage to this product. -
Seite 39: Wiring Connection Diagram
WIRING CONNECTION DIAGRAM Tekst Tłumaczenie ELEKTROZACZEP 2 ELECTRIC CATCH 2 PANEL DISPLAY POKÓJ ROOM AD: Audio VD: Video PWR: Power GND: Ground: DATA: Data communication CCTV: CCTV feed in KEY1/KEY2: Control voltage... - Seite 40 Tekst Tłumaczenie NIEBIESKI BLUE ŻÓŁTY YELLOW BIAŁY WHITE CZERWONY AD: Audio VD: Video PWR: Power GND: Ground: DATA: Data communication CCTV: CCTV feed in KEY1/KEY2: Control voltage Note: (a) Wiring connection diagram for an entrance panel with electric catch no. 2 + extra external power supply. (b) Wiring connection diagram for electric catch no.
- Seite 41 AD: Audio VD: Video PWR: Power GND: Ground: DATA: Data communication CCTV: CCTV feed in KEY1/KEY2: Control voltage • The second and each additional display may only output the video feeds from the cameras to which they are connected. • All displays can output the video feed of a CCTV camera connected to the entrance panel port.
- Seite 42 System configuration The system can be installed in one of the configurations shown in the diagrams below: 2 gate entrance panels + 4 displays + 2 CCTV cameras for each display • Tekst Tłumaczenie MONITOR GŁÓWNY MAIN DISPLAY MONITOR DISPLAY DRZWI DOOR KAMERA...
-
Seite 43: Installing The System
PRODUCT DESCRIPTION 1. Power On/Off switch 2. Enter Menu / Confirm 3. Speaker 4. Left arrow button: Select / Adjust 5. Back / Hang Up 6. LED indicator 7. LCD 8. Microphone 9. Video feed display 10. Unlock electric catch / gate 11. - Seite 44 WIRING SPECIFICATIONS The system supports two electric catch release configurations: with the open command sent by (i) an entrance panel or (ii) a system display (the display open command output wire must have the shield connected to earth). If the open command is sent by an entrance panel, use this wiring specification: If the entrance panel is <...
- Seite 45 ANSWERING AN ENTRANCE PANEL CALL When a visitor presses the Call button on the entrance panel, all connected indoor displays will sound the call chime at the same time as the INCOMING CALL message on each display screen. Touch the icon to answer the call.
- Seite 46 PUBLIC ADDRESS. You can now speak and be received by other displays in the system. Touch to exit the public address mode. INTERNAL CALLS (DISPLAY-TO-DISPLAY INTERCOM MODE) The intercom mode allows two-way voice calls between two specific displays in the video entry phone system.
-
Seite 47: System Settings
SYSTEM SETTINGS With the display on standby, touch and open the System Settings menu. Item System functions Options Note LANGUAGE Default setting: PL (Polish) (optional: EN for English). RING TIME Default setting: 30 s (10 to 60 s, adjustable in 5 s steps). RING VOLUME Default setting: 0.7, adjustable in the 01-10 range. -
Seite 48: Warranty
4. ZAMEL Sp. z o.o. will examine each warranty claim as regulated by the applicable provisions of the Polish law. 5. The form of warranty claim resolution, i.e. replacement, repair or refund of the price of purchase, shall be decided by ZAMEL Sp.
