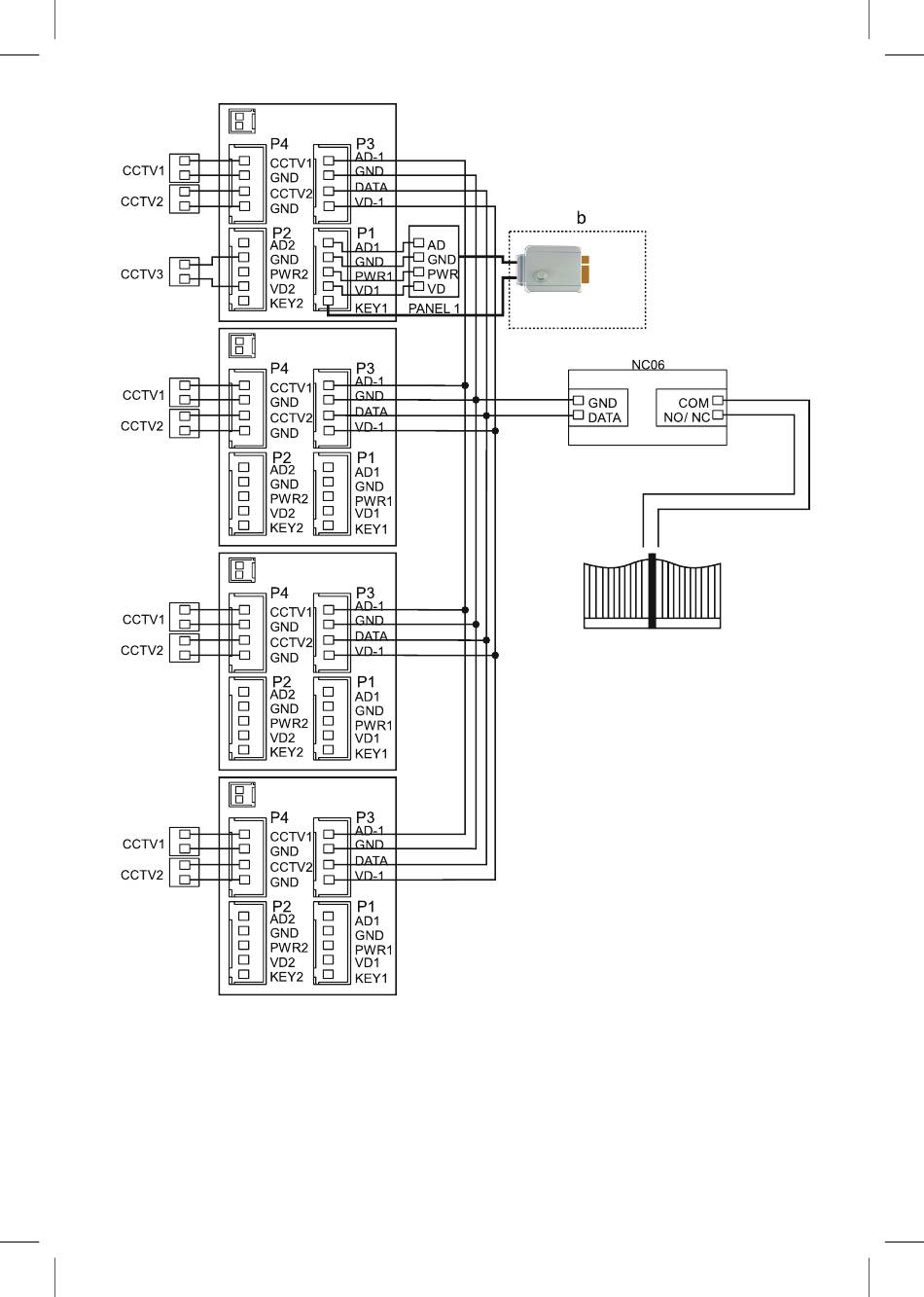

HINWEIS:
a) Anschluss des Aussenelements mit dem Türöffner Nr. 2 + zusätzliche
Außenversorgung
b) Anschluss des Türöffners Nr. 1 mit dem Videomonitor (GND sowie KEY1)
c) J4 Port zur zusätzlichen (optionalen) Außenversorgung
d) Anschluss des Torsteuerungsmoduls NC06 (GND und DATA vom Stecker P3 an
das Torsteuerungsmodul NC06 sowie mittels COM und NO/NC zur Torsteuerung)
RAUM 1
TÜRÖFFNER 1
RAUM 2
BLAU
GELB
RAUM 3
AD – Audio
RAUM 4
VD – Video
PWR – Versorgung
GND – Erdung
DATA – Kommunikation
CCTV – CCTV Kamera
KEY1/KEY2 – Spannungsregelung
WEIß
ROT
