SCHEMAT PODŁĄCZENIA
Należy wybrać odpowiedni zależnie od typu elektrozaczepu.
OKABLOWANIE NO
AUDIO1 Czerwony
•
Niebieski
GND
•
_
Żółty
12V IN1
•
Biały
VIDEO1
•
AUDIO2 Czerwony
•
Niebieski
GND
•
_
Żółty
12V IN2
•
Biały
VIDEO2
•
NO Czerwony
•
Niebieski
COM
•
NC Żółty
WI ZKA Ą •
ELEKTROZACZEP
OKABLOWANIE NC
AUDIO1 Czerwony
•
Niebieski
GND
•
_
12V IN1 Żółty
•
Biały
VIDEO1
•
Czerwony
AUDIO2
•
GND Niebieski
•
_
12V IN2 Żółty
•
Biały
VIDEO2
•
NO Czerwony
•
COM Niebieski
•
NC Żółty
•
WI ZKA Ą
ELEKTROZACZEP
By system działał poprawnie w ustawieniach zaawansowanych monitora należy zmienić ustawienia typu
instalacji na wielorodzinny. Panel zewnętrzny należy podpiąć do złącza odpowiadającego za Drzwi 1.
MIESZKANIE 1
AD
GND ZŁĄCZE P1
PWR
DRZWI 1
VD
MONITORA
MIESZKANIE 2
AD
GND ZŁĄCZE P1
PWR
DRZWI 1
VD
MONITORA
-
styk zwierny
Zasilanie
zasilanie rygla +
(ACDC5V~24V)
+
MIESZKANIE 1
AD
GND ZŁĄCZE P1
PWR
DRZWI 1
VD
MONITORA
MIESZKANIE 2
AD
GND ZŁĄCZE P1
PWR
DRZWI 1
VD
MONITORA
-
styk zwierny
Zasilanie
zasilanie rygla +
(ACDC5V~24V)
+

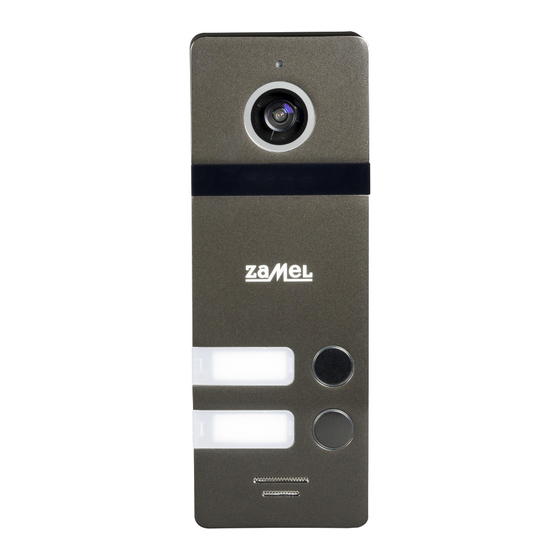

PANEL ROZMÓWNY
VO-802B/VO-802S
Dziękujemy za wybór naszego produktu.
Firma Zamel nie odpowiada za uszkodzenia oraz wypadki spowodowane
niezgodnym z przeznaczeniem użytkowaniem produktu.
Przed przystąpieniem do montażu w celu prawidłowego użytkowania należy
zapoznać się dokładnie z instrukcją obsługi.
Zabrania się otwierania oraz wszelakiej nieautoryzowanej ingerencji w urządzenie.
Nie stosowanie się do powyższego skutkuje utratą gwarancji.
