spuitpistool materialen verwerkt. Rondzwevende deeltjes vormen een gevaar voor
uw gezondheid.
Draag oorbescherming tijdens het werken met het spuitpistool. Het door het spuitpi-
stool geproduceerde geluidsniveau bedraagt ca. 85 dB (A) (PILOT Mini) resp. ca. 83
dB (A) (PILOT Mini-MP).
Let er steeds op dat bij de inbedrijfstelling, vooral na montage- en onderhoudswerk-
zaamheden alle moeren en schroeven stevig zijn vastgedraaid.
Gebruik uitsluitend originele reserveonderdelen, omdat WALTHER uitsluitend voor
deze onderdelen een veilige en perfecte functie kan garanderen.
Wend u voor informatie over een risicoloos gebruik van het spuitpistool en de
daarin gebruikte materialen tot WALTHER Spritz- und Lackiersysteme GmbH,
D-42327 Wuppertal.
4
Toevoerleidingen aansluiten
Aanwijzing
Gebruik voor het uitvoeren van de hieronder vermelde arbeidsstappen de explosie-
tekening (vouwblad) aan het begin van deze bedieningshandleiding.
Waarschuwing
De luchtdruk in het spuitpistool mag niet hoger worden dan 8 bar, omdat anders niet
gegarandeerd is dat het spuitpistool veilig functioneert.
Waarschuwing
Materiaal- en luchtslangen die worden bevestigd met een slangdoorvoertulle, moe-
ten extra met een slangklem geborgd zijn.

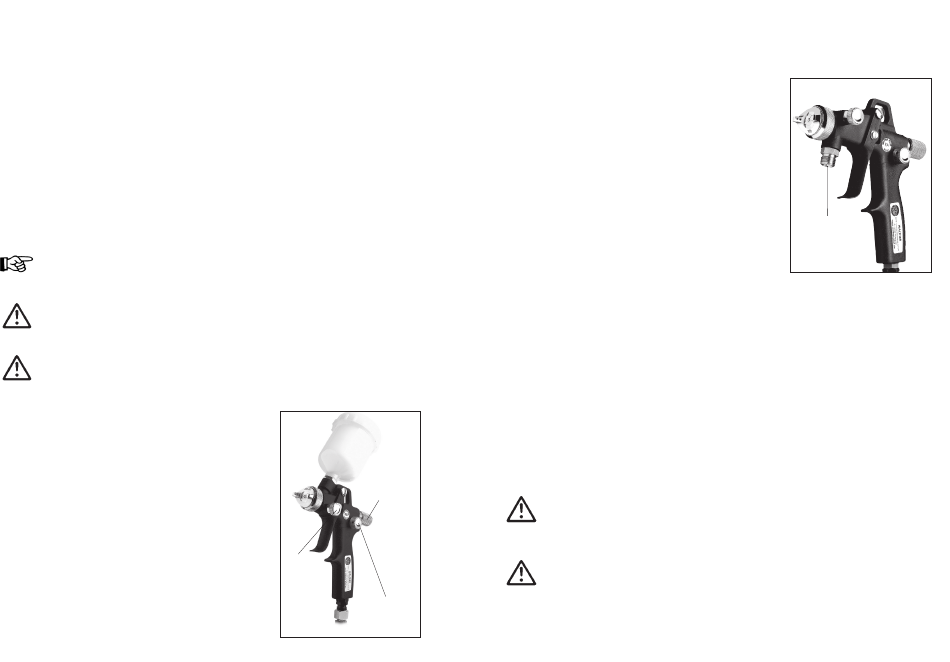

Uitvoering: Beker met druppelaar
1.
Bevestig de persluchtslang op de luchtleiding
(gezuiverde perslucht) en op de luchtaanslui-
ting van hetspuitpistool (pos. 21).
2.
Vul de beker met druppelaar met gezeefd
materiaal. Sluit de beker met druppelaar.
3.
Schakel de persluchttoevoer in.
Het pistool is nu bedrijfsklaar.
Regeling
voor mate-
riaalvolume
(naaldslag)
Regeling
voor ronde /
brede straal
Regeling
luchtvolume
78
Uitvoering: Materiaaltoevoer door drukvat
1.
Bevestig de persluchtslang op de luchtlei-
ding (gezuiverde perslucht) en op de lucht-
aansluiting van het spuitpistool (pos. 21).
2.
Bevestig de materiaaltoevoerslang op het
drukvat van het materiaal of de materiaal-
drukregelaar van een pompinstallatie en op
de materiaalaansluiting (pos. 27) van het
spuitpistool.
3.
Vul het materiaaldrukvat met materiaal en
sluit het deksel.
4.
Stel op de persluchtreductieklep de gewens-
te materiaaldruk in; bij de materiaaltoevoer
via pompsystemen wordt de materiaaldruk
op de materiaaldrukregelaar ingesteld.
5.
Schakel de perslucht in en stel op de redu-
ceerklep de gewenste verstuiver luchtdruk
in.
6.
Open de materiaalkraan op het drukvat.
7.
Om de in de materiaalslang zijnde lucht te
laten ontwijken, gebruikt u de trekker
(pos. 26) zolang totdat er een gelijkmatige
materiaalstraal uit de spuitkop komt; nu kan
het pistool weer worden dichtgezet.
Het pistool is nu bedrijfsgereed.
5
Inbedrijfstelling / Bediening
Voordat u het spuitpistool in bedrijf kunt stellen, moet aan de volgende voorwaar-
den zijn voldaan:
•
De luchtdruk van de verstuiver moet in het spuitpistool aanwezig zijn
•
De materiaaldruk moet in het spuitpistool aanwezig zijn
Opgelet
De materiaaldruk mag niet hoger ingesteld zijn dan
•
8 bar, omdat anders niet gegarandeerd is dat het spuitpistool veilig functio-
neert.
Waarschuwing
Het spuitpistool moet na affloop van het werk altijd drukvrij worden gemaakt. De
onder druk staande leidingen kunnen springen en door het uitstromende materiaal
in de buurt staande personen verwonden.
79
Materiaal-
ansluiting
