BETRIEBSANLEITUNG
6.4
Vorbereitung
Anschluss
Schritt 1: Verbinden Sie die Stecker mit der Displayeinheit und schrauben Sie den Stecker mit Hilfe des
Schraubmechanismus fest.
Schritt 2: Schalten Sie das Endoskop ein. Nun sollte ein Bild auf dem Display zu sehen sein.
Anbringung des Zubehörs

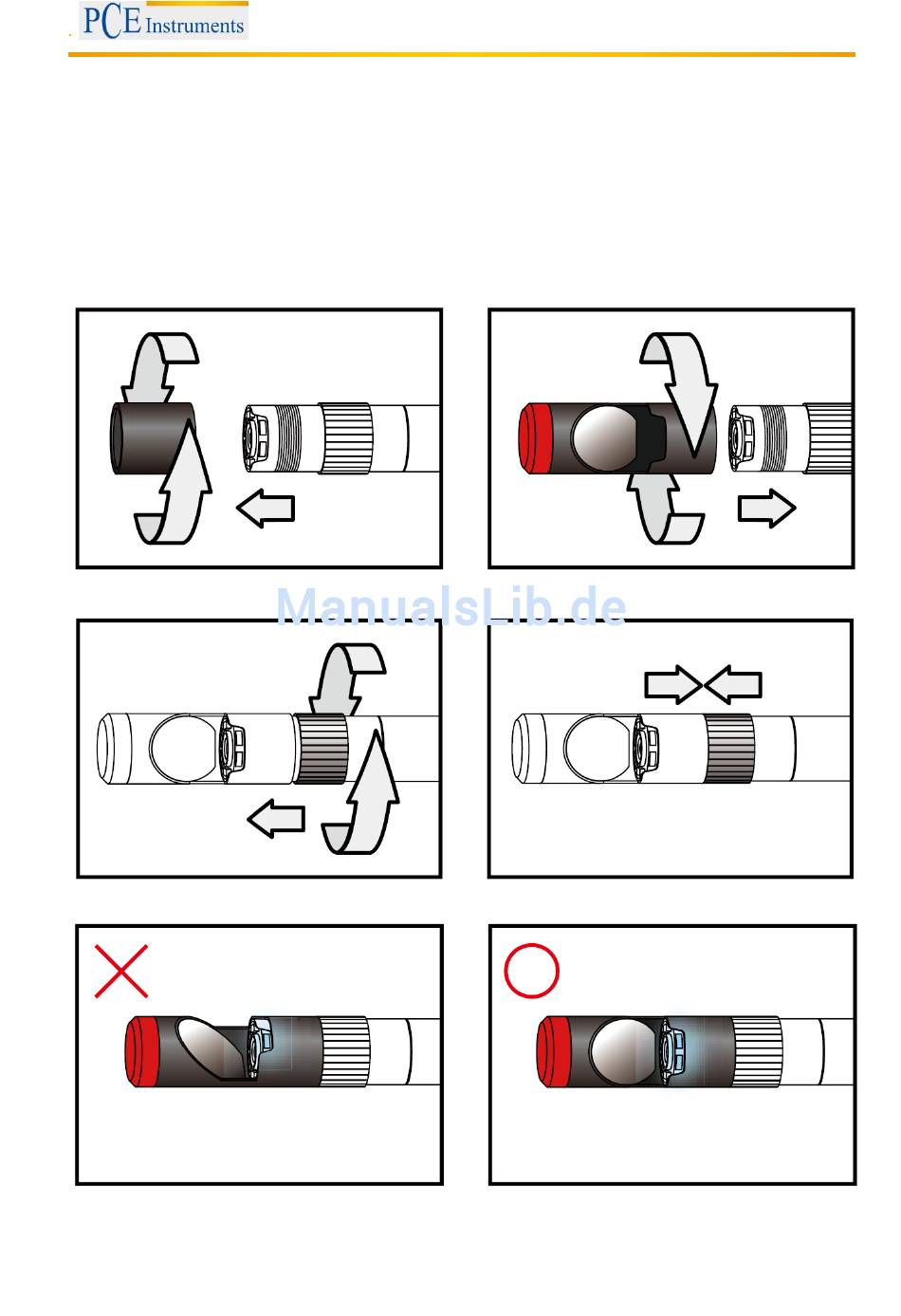

Spiegel
Schritt 1: Schrauben Sie den Gewindeschutzring ab.
Schritt 2: Drehen Sie den Montagering ganz nach unten.
Schritt 3: Schrauben Sie dann den Spiegelaufsatz vollständig auf das Gewinde.
Schritt 4: Richten Sie die seitliche LED-Öffnung des Spiegeladapters so aus, dass die LEDs frei liegen.
Schritt 5: Drehen Sie den Montagering nach oben, um den Spiegel zu fixieren.
Schritt 6: Drücken Sie die Licht Taste, um das seitliche Licht zu aktivieren.
Schritt 7: Stellen Sie die passende Lichtintensität ein, um eine optimale seitliche Sicht zu gewährleisten.
(Schritte 4-5 müssen so oft wiederholt werden, bis die richtige Position erreicht ist)
11
