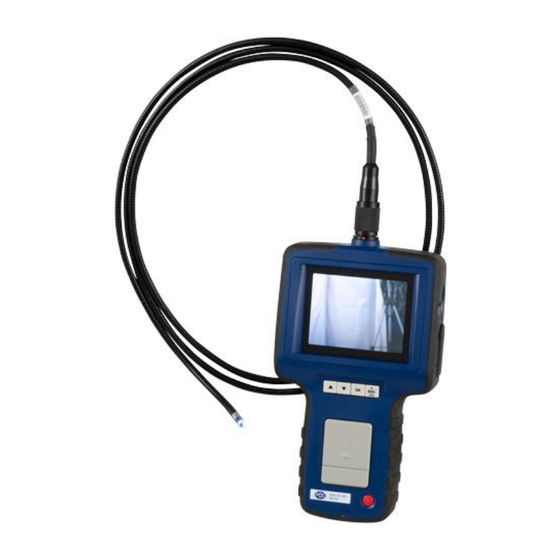

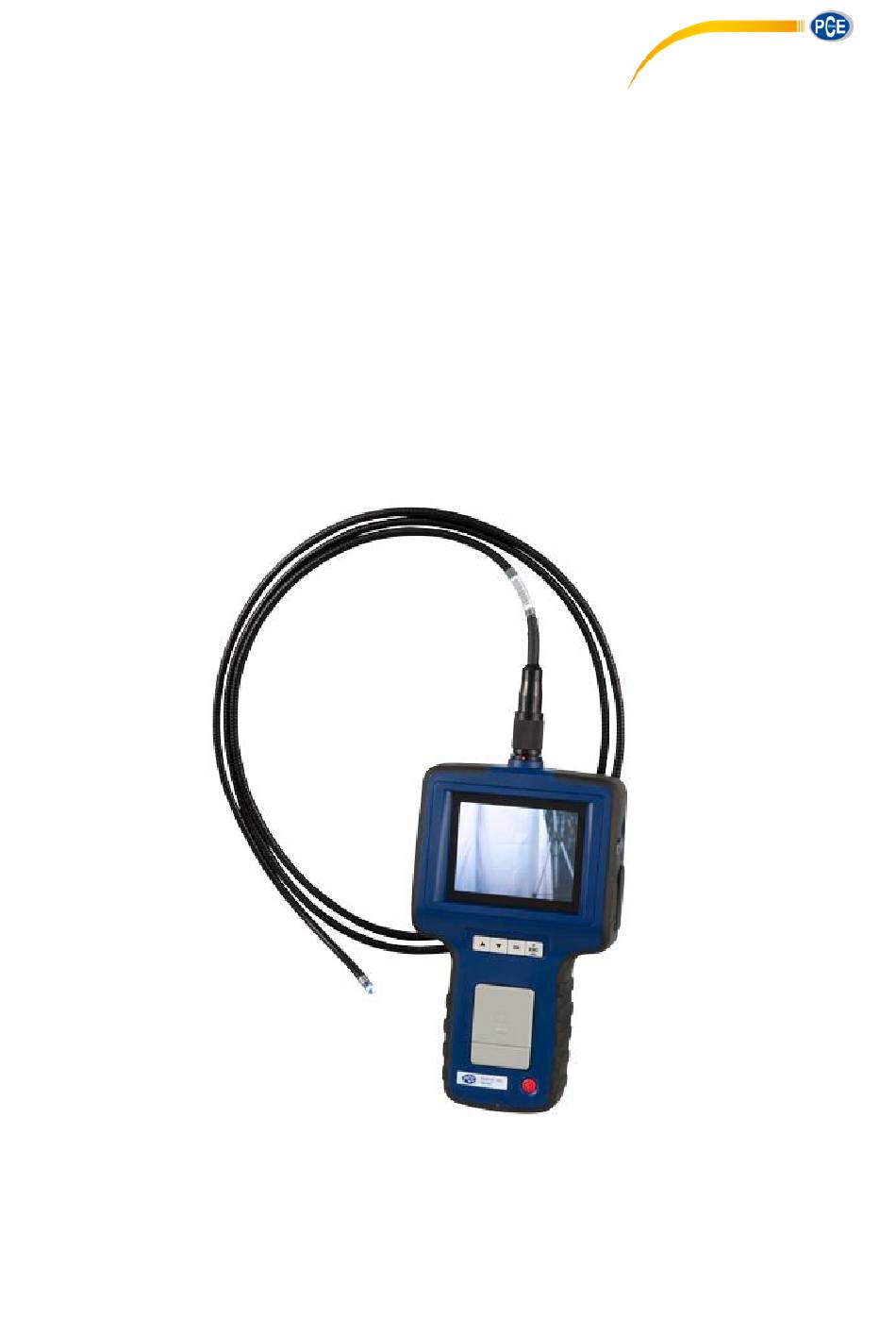

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Kanalkamera PCE-VE 3xxN Serie Version 1.3 Erstelldatum 21.03.2016 Letzte Änderung 05.05.2017...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Sicherheitsinformationen ....................3 Spezifikationen ........................4 Technische Spezifikationen ........................4 Lieferumfang .............................. 5 Systembeschreibung ......................5 Vorbereitung ........................6 Bedienung .......................... 6 Fotoaufnahme ............................6 Videoaufnahme ............................6 Aufrufen der gespeicherten Daten ......................6 Einstellungen ............................. 7 HR-Kameraschlauch (PCE-VE 3xxHR oder optional) ............8 Sicherheitshinweise ........................... -
Seite 3: Sicherheitsinformationen
BETRIEBSANLEITUNG Vielen Dank, dass Sie sich für den Kauf eines Endoskops von PCE Instruments entschieden haben. Sicherheitsinformationen Bitte lesen Sie dieses Benutzer-Handbuch sorgfältig und vollständig, bevor Sie das Gerät zum ersten Mal in Betrieb nehmen. Die Benutzung des Gerätes darf nur durch sorgfältig geschultes Personal erfolgen. -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG Spezifikationen Technische Spezifikationen Allgemeine Spezifikationen Bildsensor CMOS Auflösung Videos / Bilder 640 x 480 Bildrate 30 / s Belichtung automatisch Weißabgleich fest Blickfeld / Blickwinkel 67 ° PCE-VE 380N / PCE-VE 390N: 150,8 ° Schärfentiefe 1,5 ... 10 cm PCE-VE 380N / PCE-VE 390N: 10 mm …... -
Seite 5: Lieferumfang
BETRIEBSANLEITUNG Lieferumfang 1 x Endoskop PCE-VE 3xxN (je nach Modell) 1 x 8 GB SD-Speicherkarte 1 x USB-Kabel 1 x Netzteil 1 x Transportkoffer (PCE-VE 390N: + Trageschlaufen) 1 x Bedienungsanleitung Systembeschreibung ▲ Hoch-Taste Power-Taste ▼ Runter-Taste Foto-Taste OK-Taste Escape-Taste ESC Video-Taste Beleuchtungsregler Netzanschluss... -
Seite 6: Vorbereitung
BETRIEBSANLEITUNG Vorbereitung Verbinden Sie das Kamerakabel mit der Displayeinheit und schrauben Sie den Stecker fest. Achten Sie darauf, dass die Markierung am Stecker nach oben zeigt (siehe Bild oben) Halten Sie anschließend die Power-Taste für ca. 5 Sekunden gedrückt, um das Gerät einzuschalten. Das Display zeigt nun folgendes an: Kapazität der SD-Karte Batteriestatus... -
Seite 7: Einstellungen
BETRIEBSANLEITUNG Einstellungen Schalten Sie das Gerät ein und drücken Sie die „OK” Taste, um in das Menü zu gelangen. Dort haben Sie folgende Auswahlmöglichkeiten: Löschen der Daten Video Ausgang Datum/Zeit Setup Sprache Video Format Automatische Abschaltung ... -
Seite 8: Hr-Kameraschlauch (Pce-Ve 3Xxhr Oder Optional)
BETRIEBSANLEITUNG HR-Kameraschlauch (PCE-VE 3xxHR oder optional) Sicherheitshinweise Bitte beachten Sie folgende Sicherheitshinweise zusätzlich zu den allgemeinen Sicherheitshinweisen der PCE-VE 3xxN Serie, um Beschädigungen am Gerät und Verletzungen zu vermeiden. Um Gefahren zu vermeiden, sorgen Sie dafür, dass die Sonde nicht mit entzündbaren Flüssigkeiten oder Gasen in Berührung kommt. -
Seite 9: Technische Spezifikationen
BETRIEBSANLEITUNG Mit folgenden Flüssigkeiten darf die Kamera in Berührung kommen: Bleifreies Benzin, Diesel, Maschinenöl, Bremsflüssigkeit, Getriebeöl und Wasser Schrauben Sie das Zubehör nicht zu fest auf. Drehen Sie es nur leicht auf, bis es fest sitzt. Verwenden Sie zur Säuberung des Kamerakopfs die Reinigungsflüssigkeit und die Tupfer aus dem Reinigungskit. -
Seite 10: Systembeschreibung
BETRIEBSANLEITUNG Systembeschreibung 1. Sonde: Zur Kameraführung 2. Kamerakopf: Zum Beleuchten und Aufnehmen 3. Montagering: Zum Anbringen von Zubehör 4. Schutzring: Zum Schutz des Gewindes 5. Rote Kappe: Schützt die Kamera, wenn sie nicht benutzt wird 6. Boost Taste: Betätigen Sie diese Taste in dunklen Umgebungen für bessere Beleuchtung 7. -
Seite 11: Vorbereitung
BETRIEBSANLEITUNG Vorbereitung Anschluss Schritt 1: Verbinden Sie die Stecker mit der Displayeinheit und schrauben Sie den Stecker mit Hilfe des Schraubmechanismus fest. Schritt 2: Schalten Sie das Endoskop ein. Nun sollte ein Bild auf dem Display zu sehen sein. Anbringung des Zubehörs Spiegel Schritt 1: Schrauben Sie den Gewindeschutzring ab. -
Seite 12: Bedienung
BETRIEBSANLEITUNG Magnethaken Schritt 1: Drehen Sie den Montagering bis zum Ende. Schritt 2: Schrauben Sie den Magnethaken auf, bis dieser einrastet. Führungskugel Schritt 1: Entfernen Sie den Montagering. Schritt 2: Schrauben Sie die Führungskugel auf, bis diese eingerastet ist. Bedienung Boost Taste Verwenden Sie diese in dunkler Umgebung. - Seite 13 BETRIEBSANLEITUNG Rotationstaste Anhand dieser Taste kann das Bild 4-mal um 90° gedreht werden, etwa um eine Beschriftung vollständig ablesen zu können. Licht Taste Wenn Sie den Spiegelaufsatz verwenden, drücken Sie diese Taste, um eine bessere Sicht zu gewährleisten, die nicht durch Partikel, Staub, etc. beeinträchtigt wird. Ohne „Partikelfrei“...
-
Seite 14: Schwenkbarer Kameraschlauch (Pce-Ve 350N/Hr/N3/Hr3 Oder Optional)
BETRIEBSANLEITUNG Schwenkbarer Kameraschlauch (PCE-VE 350N/HR/N3/HR3 oder optional) Sicherheitshinweise Bitte beachten Sie folgende Sicherheitshinweise zusätzlich zu den allgemeinen Sicherheitshinweisen der PCE-VE 3xxN Serie, um Beschädigungen am Gerät und Verletzungen zu vermeiden. Biegen Sie den schwenkbaren Kameraschlauch niemals per Hand. Benutzen Sie ausschließlich den dafür vorgesehenen Drehregler, um den Kamerakopf zu schwenken. -
Seite 15: Systembeschreibung
BETRIEBSANLEITUNG Systembeschreibung 1. Kameraschlauch 2. Kamerakopf 3. Schwanenhals 4. Bedienelement 5. Drehregler 6. Verbindungskabel 7. Anschlussstecker 8. Arretierhebel Vorbereitung 1. Verbinden Sie den Anschlussstecker des Kameraschlauches mit der Displayeinheit und schrauben Sie den Stecker fest. Achten Sie darauf, dass die rote Markierung am Stecker nach oben zeigt. -
Seite 16: Bedienung
BETRIEBSANLEITUNG Bedienung 1. Mit dem Drehregler können Sie den Kamerakopf schwenken. Drehen Sie den Drehregler im Uhrzeigersinn, um den Kamerakopf nach rechts zu schwenken. Drehen Sie den Drehregler gegen den Uhrzeigersinn, um den Kamerakopf nach links zu schwenken. 2. Mit dem roten Hebel können Sie den Kamerakopf in einer bestimmten Stellung arretieren. Schieben Sie den Hebel dazu vorsichtig im Uhrzeigersinn bis zum Anschlag und der Kamerakopf ist in dem eingestellten Winkel arretiert. -
Seite 17: Hr Kameraschlauch Mit 360° Schwenkbarem Kamerakopf (Pce-Ve 370Hr3 Oder Optional)
BETRIEBSANLEITUNG HR Kameraschlauch mit 360° schwenkbarem Kamerakopf (PCE-VE 370HR3 oder optional) Sicherheitshinweise Bitte beachten Sie folgende Sicherheitshinweise zusätzlich zu den allgemeinen Sicherheitshinweisen der PCE-VE 3xxN Serie, um Beschädigungen am Gerät und Verletzungen zu vermeiden. Um Gefahren zu vermeiden, sorgen Sie dafür, dass die Sonde nicht mit entzündbaren Flüssigkeiten oder Gasen in Berührung kommt. -
Seite 18: Vorbereitung
BETRIEBSANLEITUNG Vorbereitung Anbringung des Zubehörs Spiegel Schritt 1: Schrauben Sie den Gewindeschutzring ab. Schritt 2: Drehen Sie den Montagering ganz nach unten. Schritt 3: Schrauben Sie dann den Spiegelaufsatz vollständig auf das Gewinde. Schritt 4: Richten Sie die seitliche LED-Öffnung des Spiegeladapters so aus, dass die LEDs frei liegen. Schritt 5: Drehen Sie den Montagering nach oben, um den Spiegel zu fixieren. -
Seite 19: Bedienung
BETRIEBSANLEITUNG Bedienung Halten Sie das Gerät mit einer Hand und benutzen Sie den Daumen, um die Funktionstasten und den Joystick zu bedienen. Mit dem Zeigefinger können Sie die Boost-Taste aktivieren. Über den Joystick können Sie die Schwenkrichtung des Kamerakopfes steuern. Boost-Taste Verwenden Sie diese Taste in dunklen Umgebungen, um die Helligkeit des Bildes zu verbessern. - Seite 20 BETRIEBSANLEITUNG Rotationstaste Mit dieser Taste können Sie das Bild jeweils um 90° drehen, etwa um eine Beschriftung vollständig ablesen zu können. Licht-Taste Benutzen Sie diese Taste in Verbindung mit dem Spiegelaufsatz, um eine bessere Sicht zu gewährleisten, die nicht durch Partikel, Staub, etc. beeinträchtigt wird. ohne „Partikelfrei“...
-
Seite 21: Pce-Ve 380N
BETRIEBSANLEITUNG PCE-VE 380N Sicherheitshinweise Bitte beachten Sie folgende Sicherheitshinweise zusätzlich zu den allgemeinen Sicherheitshinweisen der PCE-VE 3xxN Serie, um Beschädigungen am Gerät und Verletzungen zu vermeiden. Wenn Sie den Kameraschlauch ein- oder ausrollen, gehen Sie vorsichtig vor, um Schäden durch Zug- oder Druckbelastung zu verhindern. -
Seite 22: Systembeschreibung
BETRIEBSANLEITUNG Systembeschreibung PCE-VE 380N Verbindung mit der Displayeinheit Halterung für die Displayeinheit Handgriff Kamerakopf Halterung für Kamerakopf Kabellängenmesser Ohne Funktion Kabellängenmesser Ein/Aus/Reset-Taste m/ft-Taste Hintergrundbeleuchtungstaste Batteriefach... -
Seite 23: Vorbereitung
BETRIEBSANLEITUNG Kameraschlauch Kamerakopf Halbstarrer Kameraschlauch Verbindung Kameraschlauch Bestückungsring (für Zubehör) Vorbereitung Batterien wechseln Sendeeinheit Das Batteriefach befindet sich aus der Rückseite der Sendeeinheit. Sie müssen zunächst eine Schraube lösen, danach können Sie das Batteriefach öffnen und die Batterien wechseln. - Seite 24 BETRIEBSANLEITUNG Kabellängenmesser Das Batteriefach befindet sich unterhalb der Funktionstasten auf der Vorderseite des Gerätes. Sie müssen zunächst eine Schraube lösen, danach können Sie das Batteriefach öffnen und die Batterien wechseln. Inbetriebnahme 1. Platzieren Sie die Displayeinheit des Endoskops in der Halterung. 2.
-
Seite 25: Bedienung
BETRIEBSANLEITUNG Das PCE-VE 380N kann auch in einer horizontalen Position verwendet werden. Bedienung Kamerakabel abrollen Vergewissern Sie sich, dass die Fixierung der Kabeltrommel gelöst wurde, bevor Sie das Kamerakabel abrollen. Ziehen Sie das Kamerakabel möglichst horizontal von der Rolle. Ziehen Sie es nicht in einem Winkel von mehr als 45°... - Seite 26 BETRIEBSANLEITUNG Wenn Sie die gewünschte Kabellänge erreicht haben, fixieren Sie die Kabeltrommel, um ein weiteres Abrollen des Kabels zu verhindern. Kamerakabel aufrollen Halten Sie den Kamerakopf möglichst horizontal und führen Sie das Kabel vorsichtig in die Trommel zurück. Wenn das Kamerakabel komplett aufgerollt ist, platzieren Sie den Kamerakopf in der dafür vorgesehenen Halterung.
- Seite 27 BETRIEBSANLEITUNG Kabellängenmesser Halten Sie die Ein/Aus/Reset-Taste für 3 Sekunden gedrückt, um das Gerät einzuschalten. Sie können das Gerät jederzeit resetten/neustarten, indem Sie die Ein/Aus/Reset-Taste für 1 Sekunde gedrückt halten. Um zwischen den Maßeinheiten m und ft zu wechseln, drücken Sie die „m/ft“ Taste. Um die Hintergrundbeleuchtung zu aktivieren, drücken Sie die Taste für die Hintergrundbeleuchtung .
-
Seite 28: Reinigung
BETRIEBSANLEITUNG Reinigung 1. Entnehmen Sie die Displayeinheit aus der Halterung. 2. Setzen Sie die Schutzkappe auf den Verbindungsstecker zur Displayeinheit. 3. Säubern Sie die Kabeltrommel mit Wasser und lassen Sie sie für ein paar Minuten trocknen. 4. Falls nötig, trocknen Sie die Kabeltrommel mit einem Tuch ab, bevor Sie sie im Koffer platzieren. 10 PCE-VE 390N 10.1 Sicherheitshinweise ... -
Seite 29: Systembeschreibung
BETRIEBSANLEITUNG 10.3 Systembeschreibung Tragevorrichtung 1. Nackengurt 2. Tragevorrichtung 3. Hüftgurt 10.4 Vorbereitung Einsetzen der Displayeinheit Die Displayeinheit wird - wie auf dem Bild zu sehen – in die Tragevorrichtung eingesetzt. Mit dem Verbindungskabel wird Die Displayeinheit mit dem Kameraschlauch verbunden. Der Kameraschlauch muss auf die Tragevorrichtung aufgerollt werden. - Seite 30 BETRIEBSANLEITUNG Befestigen und Anlegen der Gurte Step 1 / 2: Befestigen Sie den Nackengurt an einer der oberen Halterungen, führen Sie ihn um Ihren Nacken und befestigen Sie ihn an der anderen oberen Halterung. Befestigen Sie den Hüftgurt an einer der unteren Halterungen, führen Sie ihn um Ihre Hüfte und befestigen Sie ihn an der anderen unteren Halterung.
-
Seite 31: Entsorgung
BETRIEBSANLEITUNG 11 Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
