Webasto Thermo Top C Einbauanleitung Seite 6

Die Verlegung erfolgt gemäß den allgemein üblichen Regeln der Technik. Wenn nicht anders beschrie-
ben, erfolgt die Befestigung mit Kabelbindern an fahrzeugeigenen Leitungen und Kabelbäumen.
Scharfe Kanten sind mit Scheuerschutz zu versehen!

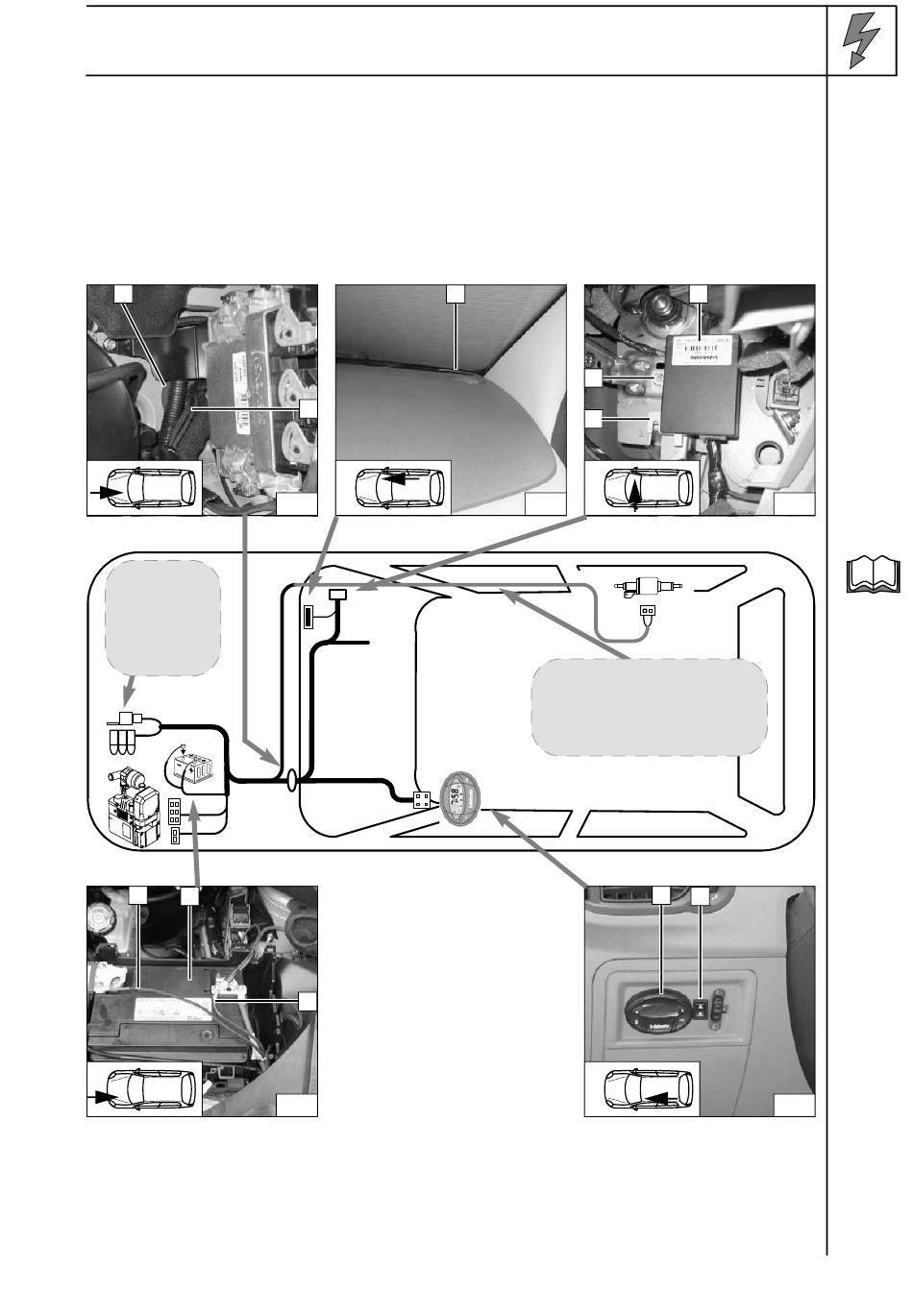

Kabelbaumdurchführung
(1) Gummitülle
(2) Kabelbaum Gebläsean-
steuerung und Vorwahluhr
1
ACHTUNG!
Montage Siche-
rungshalter und
K3-Relais siehe
Abschließende
Arbeiten!
1
2
Anschluß Plus- und Masseka-
bel
(1) Kabel Plusversorgung
(2) Batterie
(3) Kabel Masseversorgung
Antenne T70/80
(1) Antenne
1
2
2
rt
sw
3
5
Renault Modus
Option Telestart 80
(1) Empfänger
(2) Halter
(3) Sechskantblechschraube
5,5x13 an vorhandener Boh-
rung
1
3
2
3
br bl
Kabelbaum Dosierpumpe erst
später zusammen mit Brenn-
stoffleitung entlang der fahr-
zeugeigenen Kraftstoffleitungen
am Unterboden verlegen
1
2
Vorwahluhr/
Opt. Sommer-/Winterschalter
(1) Vorwahluhr
(2) Sommer-/Winterschalter,
Bohrung Ø 12mm
Einbin-
dung
Elektrik
4
i
Schema
Elektrik
6
6
