Webasto Thermo Top C Einbauanleitung Seite 14

B
a
1
1
B
1
1
3
C A
b
C
1
1
22
B
23
C
2
24

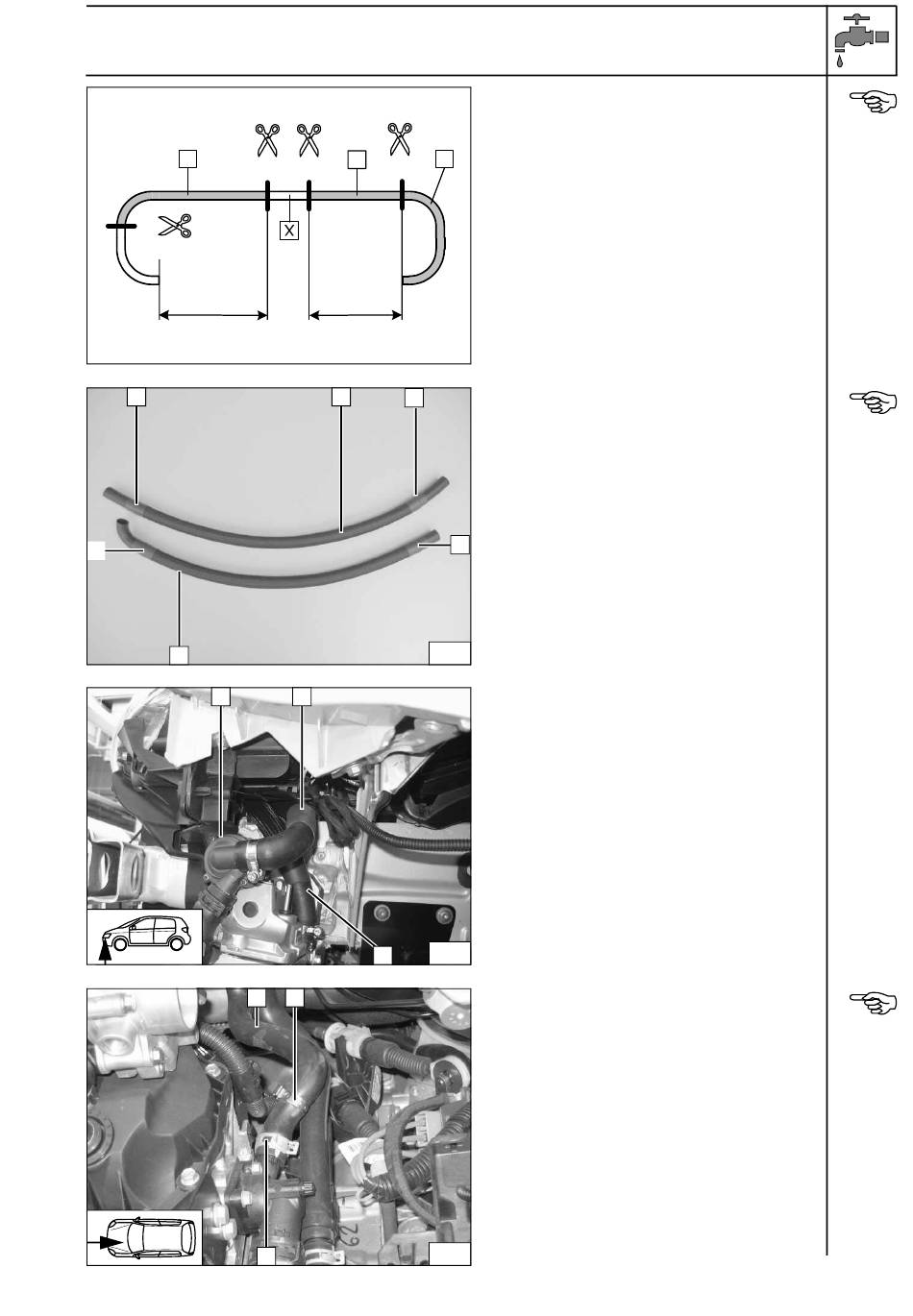

Renault Modus
Nur 1,2l Benzin
a = 680mm
b = 830mm
Abschnitt X entsorgen
Flechtschutzschläuche ablängen und auf
Schlauch B und C aufschieben
( 1 ) Schrumpfschläuche mittig teilen, auf-
schieben und einschrumpfen
( 1 ) Heizgerät
Fahrzeugeigene Schelle ( 3 ) und Schlauch
Wärmetauschereingang vom Motor abzie-
hen. Schelle wird wieder benötigt!
( 1 ) Schlauch Wärmetauschereingang
( 2 ) Schelle und im Schlauch verbaute Dros-
sel entfernen und entsorgen
Wasser-
schläuche
ablängen
Wasser
vorberei-
ten
Anschluß
am Heiz-
gerät
Trenn-
stelle
14
