Webasto Thermo Top C Aufrüstdokumentation
Mazda 6
Vorschau ausblenden
Andere Handbücher für Thermo Top C:
- Einbaudokumentation (50 Seiten) ,
- Einbauanleitung (42 Seiten) ,
- Anleitung (29 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks

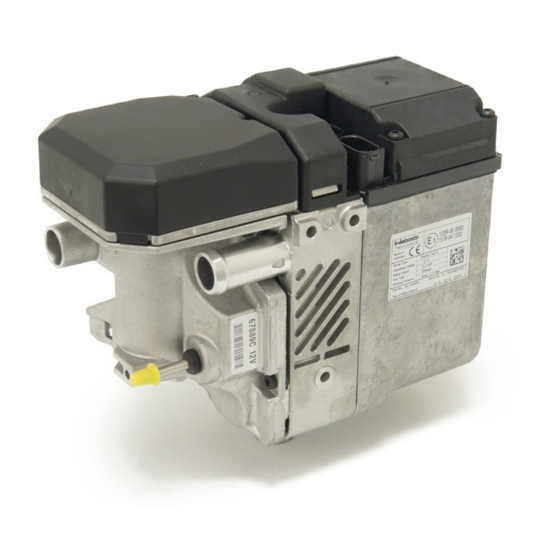

Wasser-Heizgerät
Zusatzheizung Thermo Top C
Aufrüstdokumentation
Mazda 6
Diesel
ab Modell 2008
Linkslenker
ACHTUNG!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver-
ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere
oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer
Spezialausrüstung.
Es dürfen nur Originalteile von Webasto verwendet werden. Siehe dazu auch Zubehörkatalog
Luft- und Wasserheizgeräte von Webasto.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu repa-
rieren, wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die
notwendigen technischen Fähigkeiten erworben haben und die für einen sachgerech-
ten Einbau und Reparatur nötigen technischen Dokumentationen, Werkzeuge und
Ausrüstungen nicht zur Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Die Erstinbetriebnahme ist mit der Webasto Thermo Test Diagnose durchzuführen.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch un-
geschultes Personal zurückzuführen sind.
Ident.-Nr.: 1313427D
e1
00 0002
Schutzgebühr 10,- Euro
Feel the drive
© Webasto AG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top C
Inhaltszusammenfassung für Webasto Thermo Top C
- Seite 1 Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver- ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer Spezialausrüstung.
-
Seite 2: Inhaltsverzeichnis
Mazda 6 Inhaltsverzeichnis Gültigkeit Elektrik Heizgerät / Lieferumfang Gebläseansteuerung alle Fahrzeuge Vorwort Klimaautomatik Allgemeine Hinweise Klima manuell Spezialwerkzeug Anschluss Umwälzpumpe und Heizgerät Erläuterungen zum Dokument Ablauf elektronische Aufrüstung Vorarbeiten Option Telestart Kühlmittelkreislauf Abschließende Arbeiten Umwälzpumpe einbauen 2.0 D Bedienungshinweise für den Endkunden Umwälzpumpe einbauen 2.2 D Gültigkeit Hersteller... -
Seite 3: Heizgerät / Lieferumfang
Einbau Änderungen gegenüber dieser „Aufrüstdokumentation“ notwendig werden. In jedem Fall sind jedoch die Vorschriften dieser „Einbaudokumentation“; der „Bedienungsanweisung“ und der „Einbauanweisung“ der Thermo Top C zu befolgen. Die entsprechenden Regeln der Technik sowie eventuelle Angaben des Fahrzeugherstellers sind beim Einbau einzuhalten. -
Seite 4: Erläuterungen Zum Dokument
Gefahr von Verletzungen oder tödlichen Un- fällen besondere Gefahr der Beschädigung von Bauteilen besondere Brand- und Explosionsgefahr Verweis auf allgemeine Einbauanweisung der Webasto Komponente bzw. auf fahrzeugspezifische Unterlagen des Herstellers Hinweis auf eine technische Besonderheit Der Pfeil im Fahrzeugpiktogramm zeigt die Position am... -
Seite 5: Vorarbeiten
Mazda 6 Vorarbeiten ACHTUNG! - Batterie abklemmen! - Druck im Kühlsystem ablassen! - Batterie komplett ausbauen - Motorabdeckung ausbauen - Halterung Unterdruckleitung an Spritzwand lösen, an Stehbolzen 2x (nur 2,2 Diesel) - Untere Motorabdeckung abbauen - A-Säulenverkleidung im Fußraum der Fahrerseite ausbauen - Sicherungs- und Relaisbox Fahrerseite lösen - Untere Armaturenbrettverkleidung Fahrerseite ausbauen - Klimabedienteil ausbauen... -
Seite 6: Kühlmittelkreislauf
Mazda 6 Kühlmittelkreislauf ACHTUNG! Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Wasserschläuche knickfrei verle- gen! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schellen so positionie- ren, dass kein anderer Schlauch beschädigt werden kann! Bei der Montage der Wasserschläuche ist das Heizgerät mit Kühlmittel zu befüllen! Die Einbindung erfolgt „Inline“... -
Seite 7: Umwälzpumpe Einbauen 2.0 D
Mazda 6 Umwälzpumpe einbauen 2.0 D 1 Fzg.eigenen Wasserschlauch ausbauen Wasser- schlauch ausbauen Fzg.eigenen Wasserschlauch 3 zuschnei- den, Abschnitt X entsorgen! 1 Schlauchanschluss Heizgeräteeingang 2 Schlauchanschluss Motorausgang Wasser- schlauch vorberei- Durchflußrichtung beachten! 1 Umwälzpumpe 2 Lochband 3 Schraube M6x25, Karosseriescheibe, Bundmutter Umwälz- 4 Halterung Umwälzpumpe... - Seite 8 Mazda 6 1 Schlauchstück Motorausgang Umwälz- pumpe vor- montieren 1 Fzg.eigener Stehbolzen, Bundmutter 2 Umwälzpumpe Montage Umwälz- pumpe 1 Fzg.eigener Schlauch Motorausgang 2 Motorstutzen Anschluss Motoraus- gang Auf ausreichenden Abstand zu benachbarten Bauteilen achten! 1 Stutzen Heizgeräteeingang 2 Schlauchstück Anschluss Heizgerä- teeingang 1313427D...
-
Seite 9: Umwälzpumpe Einbauen 2.2 D
Mazda 6 Umwälzpumpe einbauen 2.2 D 1 Fzg.eigenen Wasserschlauch ausbauen Wasser- schlauch ausbauen Fzg.eigenen Wasserschlauch 3 zuschnei- den, Abschnitte X entsorgen! 1 Schlauchanschluss Heizgeräteeingang 2 Schlauchanschluss Motorausgang Wasser- schlauch vorberei- Durchflußrichtung beachten! 1 Umwälzpumpe 2 Lochband 3 Schraube M6x25, Karosseriescheibe, Bundmutter Umwälz- 4 Halterung Umwälzpumpe... - Seite 10 Mazda 6 1 Schlauchstück Motorausgang Umwälz- pumpe vor- montieren Auf ausreichenden Abstand zu benachbarten Bauteilen achten! Lochband mit vormontierter Umwälzpumpe 3 hinter Halterung 2 auf fzg.eigenen Stehbol- zen 1 und Bundmutter befestigen! Montage Umwälz- pumpe Auf ausreichenden Abstand zu benachbarten Bauteilen achten! 1 Fzg.eigener Schlauch Motorausgang 2 Motorstutzen...
-
Seite 11: Elektrik
Mazda 6 Elektrik Verlegung Kabelbaum Vorwahluhr 1 Leitungen Ansteuerung Umwälzpumpe und Option Telestart und Kombination untereinander Heizgerät hinter Verkleidung Spritzwand siehe Abschnitt Bedienelemente! 2 Leitungen Spannungsversorgung in fzg.eige- nen Kabelkanal 1 Vorwahluhr Schema Kabel- baumverle- gung Spannungsversorgung Aufrüstkabelbaum Kabelbaumdurchführung 1 Fzg.eigener Massestützpunkt 1 Gummitülle 2 Fzg.eigener Plusstützpunkt 2 Leitungen Spannungsversorgung, Ansteue-... - Seite 12 Mazda 6 Einbauort K3-Relais und Sicherungshalter vorbereiten Fzg.eigene Schraube 1 durch Schraube M6x20 ersetzen. Einbau K3 und Siche- rungshal- 1 Massestützpunkt ausrichten Einbau K3 und Siche- rungshal- 1 Winkel mit K3-Relais und Sicherungshalter 2 Bundmutter M6 Einbau K3 und Siche- rungshal- 1313427D...
-
Seite 13: Gebläseansteuerung Alle Fahrzeuge
(rt) 1² 1,0² rt/ws (rt) 1,0² rt/ws 1,0² 1² rt/ws 1² 1,0² St B 1G/1O St C Bauteile Webasto Bauteile Fahrzeug Farben und Symbole Umwälzpumpe Gebläsemotor Sicherung 5A Gebläserelais weiß Sicherung 10A Gebläseregler schwarz Vorwahluhr Sicherung Heater 40A gelb... -
Seite 14: Klimaautomatik
Mazda 6 Anschluss am 24-poligen Stecker 0940-01A Farbe schwarz 1 vom BCM 2. Verbindungen gemäß Schaltplan herstellen. Stecker befindet sich an der hinteren Seite vom BCM! Ansteue- rung Fzg.- 3 Ltg. rt Stecker Gebläsere- 4 Ltg. rt K3/87a lais 5 Ltg. sw K3/30 6 Ltg. -
Seite 15: Klima Manuell
Mazda 6 Klima manuell Anschluss am Stecker B 3 Klimabedienteil Pin 1O! Verbindungen gemäß Schaltplan herstellen. Anschluss 1 Ltg. sw 1² Klimabe- 2 Ltg. rt/ws Sicherung Air Con 10A isolieren dienteil und wegbinden 4 Ltg. rt/ws Stecker B Pin 1O 24-poliger Stecker 0740-101A weiß... -
Seite 16: Anschluss Umwälzpumpe Und Heizgerät
Mazda 6 Anschluss Umwälzpumpe und Heizgerät Stecker 1 farbgleich zu Stecker 2 belegen! 1 Ltg. Ansteuerung Umwälzpumpe, Stecker- Anschluss gehäuse montiert Umwälz- 2 Ltg. mit Stecker Umwälzpumpe pumpe Anschluss am 6-poligen Stecker 0740-403 grau 2 vom Heizgerätekabelbaum. Blindstp- fen an Position 3 (Steckplatz E) entfernen. Verbindung gemäß... -
Seite 17: Ablauf Elektronische Aufrüstung
Diagnoseadapter vom USB-Port abziehen! Diagnose Kontrolle durchführen, ob alle Treiber richtig anschlies- installiert sind! (Ist nur eimalig erforderlich)! Webasto Diagnose V 2.08 installieren, Dia- gnoseadapterkabel 2 am Stecker Kabelbaum Vorwahluhr 3 anschliessen und mit Diagno- sekabel 1 verbinden! Diagnoseprogramm öffnen, Geräteauswahl... - Seite 18 Mazda 6 USB-Dongle einstecken, Software installiert sich selbständig! Dongletrei- ber instal- lieren Den Anweisungen auf dem Bildschirm folgen! Dongletrei- ber instal- lieren CD einlegen und den Anweisungen folgen! Dongletrei- ber instal- lieren Fertigstellen der Installation! Dongletrei- ber instal- lieren 1313427D...
- Seite 19 Mazda 6 1 Aufrüstsoftware V1.0 Aufrüst- software auswählen „Aufrüstung.exe“ 1 öffnen! Aufrüst- software auswählen Sprache wählen Anleitung 1 öffnen! Anleitung lesen 1313427D...
- Seite 20 Mazda 6 Anleitung 1 lesen und bestätigen! Anleitung lesen Den Anweisungen 1 folgen! Aufrü- stung star- Den Anweisungen 1 folgen! Aufrü- stung be- enden 1313427D...
-
Seite 21: Option Telestart
Mazda 6 Option Telestart ur bei Handsender in schwarz Telestart T91 / T100 HTM vorbereiten Kabel- Kabelbaum gemäß beiliegender „allgemeiner baum vor- Einbauanweisung“ des Telestarts konfigurie- bereiten ren. ACHTUNG Da es sich hierbei um eine OE- Heizungs- version handelt, muss die Variante für W-Bus / TT-Evo ausgewählt werden! ur bei Handsender in silber Telestart T91 vorbereiten... - Seite 22 Mazda 6 Einbau Telestart T100 und Vorwahluhr auch einzeln möglich! 1313413D 9010951A Heizgerät Schema Telestart T100 HTM Vorwahluhr und Vor- Temperatur- wahluhr T° fühler T100 Telestart T100 Einbau Telestart Bohrung im Halter Telestart auf Ø 6mm auf- bohren! 1 Empfänger, fzg.eigener Stehbolzen, fzg. Empfän- eigene Bundmutter ger montie-...
-
Seite 23: Abschließende Arbeiten
- Vorwahluhr einstellen - Einstellungen Klimabedienteil gemäß „Bedienungshinweise für den Endkunden“ vorneh- - Funktion der Standheizung prüfen, siehe Betriebsanweisung / Einbauanweisung Feel the drive Webasto AG Postfach 80 D-82132 Stockdorf / Germany National Hotline: 01805 93 22 78 (14 Cent aus dem deutschen Festnetz) Hotfax: 0395 5592 353 Hotmail: technikcenter@webasto.com... -
Seite 24: Bedienungshinweise Für Den Endkunden
Mazda 6 Bedienungshinweise für den Endkunden Bitte Seite entnehmen und der Fahrzeug- Bedienungsanleitung beifügen! Hinweis: Wir empfehlen die Heizzeit auf die Fahrzeit abzustimmen. Heizzeit = Fahrzeit Beispiel: Bei einer Fahrzeit von ca. 20min (einfache Strecke) empfehlen wir eine Einschaltdauer von 20min nicht zu überschreiten.
