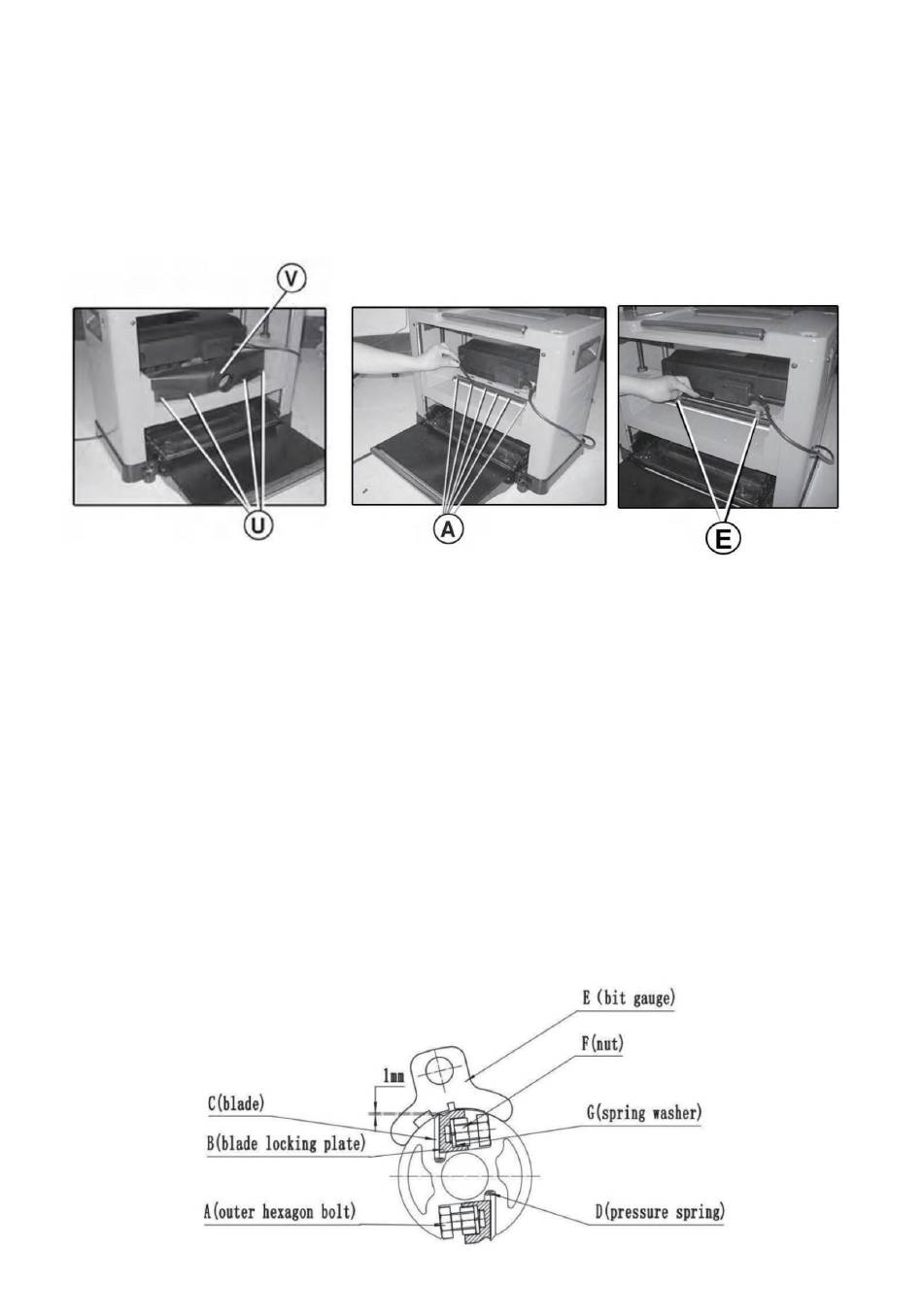

Desmontaje d e l a c uchilla 1 . U tilice l a
llave A llen ( N) p ara q uitar l a c ubierta a ntipolvo ( V) a flojando l os t ornillos ( U), v ea l a i magen a c ontinuación.
2. U tilice l a l lave d e d oble b oca ( N) p ara a flojar l a p laca d e b loqueo d e l a c uchilla ( B) y l a c uchilla ( C) g irando
el p erno h exagonal e xterior ( A) e n e l s entido d e l as a gujas d el r eloj. L as c uchillas e stán a ccionadas p or
resorte ( D) y s e p ueden q uitar c uando s e q uita l a p laca d e b loqueo d e l a c uchilla.
3. R etire l a h oja d el c uchillo y l a p laca d e b loqueo d e l a h oja.
Instalación d e l a c uchilla 1 .
Primero a segúrese d e q ue l os r esortes d e p resión ( D) e n e l e je d e l a c uchilla e stén e n l os 2
orificios f ijos 2 . A linee e l o rificio e n l a c uchilla c on e l p asador e n l a p laca d e b loqueo d e l a c uchilla. 3 .
Inserte
el p erno h exagonal e xterior d e 8 ( A) e n e l o rificio f ijo d e l a p laca d e b loqueo d e l a c uchilla 4 . I nserte l a c uchilla
(C) y l a p laca d e b loqueo d e l a c uchilla ( B) y e l p erno h exagonal e xterior d e 8 ( A) j untos e n l a r anura y
bloquéelos e n p osición g irando e l b loque h exagonal e xterior ( A) e n s entido a ntihorario p ero s in a pretarlo
al 1 00%. A segúrese d e q ue l as c uchillas e stén o rientadas e n l a d irección c orrecta ( ver i magen).
5. A juste l a a ltura d el e je d e l a c uchilla d e l as h ojas d e l a c uchilla a 1 m m c on e l c alibre d e b rocas
(E). D e m odo q ue l os d os b loques d e s oporte e n e l l ado i zquierdo y d erecho d el c alibre d e b rocas e stén
presionados c ontra l a c uchilla d e l a c uchilla. ( Si e s n ecesario, a floje l os t ornillos d e s ujeción p ara m over l a c uchilla
a l a p osición c orrecta). C uando l a c uchilla d e l a c uchilla e sté c olocada c orrectamente, m anténgala f irmemente e n
su l ugar y a priete t odos l os p ernos h exagonales e xternos ( A).
14
