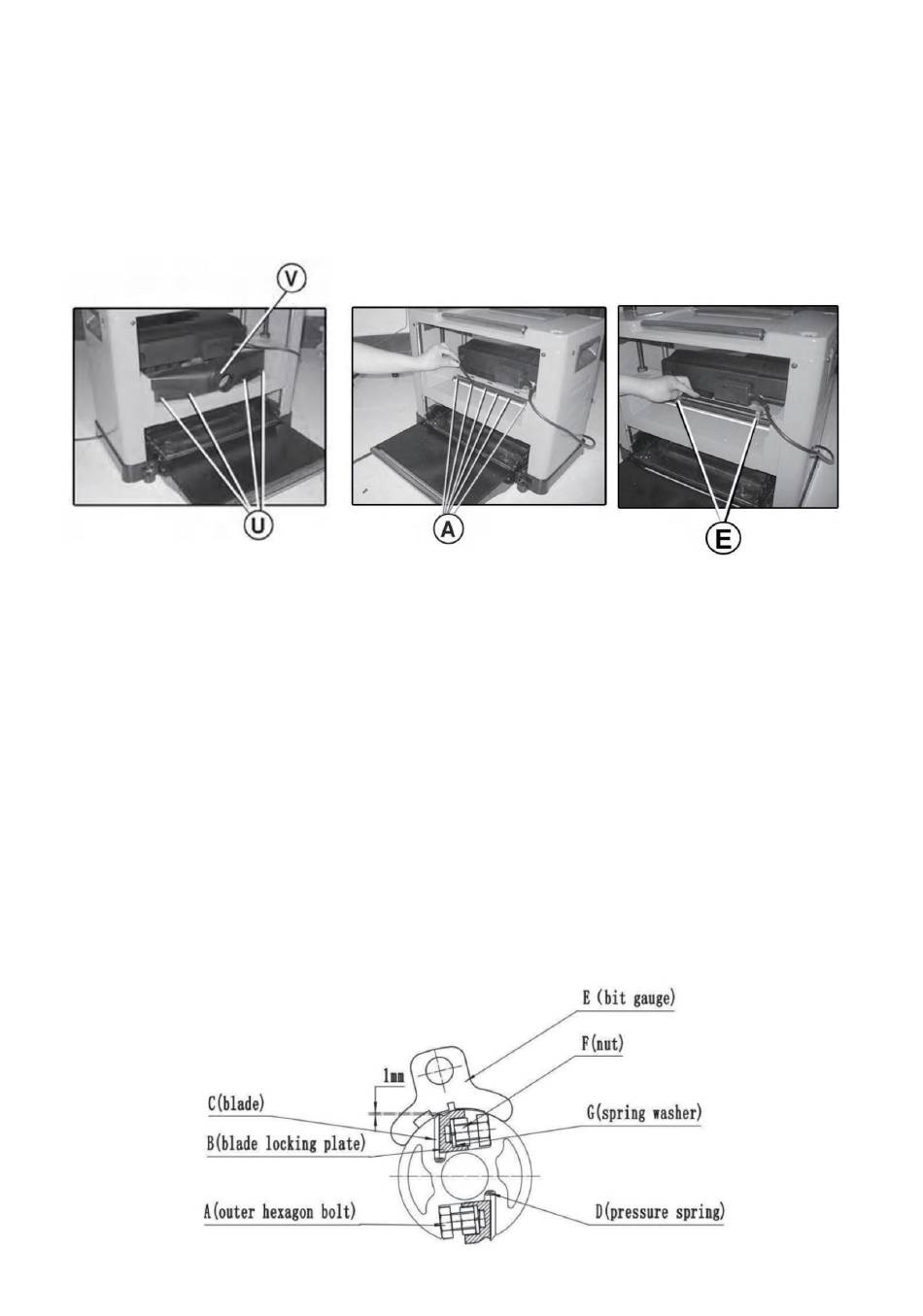

Demontage van het mesblad 1.
Gebruik de inbussleutel (N) om de stofkap (V) te verwijderen door de schroeven (U) los te draaien, zie
onderstaande afbeelding.
2. Gebruik de dubbele steeksleutel (N) om de vergrendelingsplaat van het mes (B) en het mesblad (C)
los te maken door de buitenste zeskantbout (A) met de klok mee te draaien. De mesbladen zijn
veerbelast (D) en kunnen worden verwijderd wanneer de vergrendelingsplaat van het mes is verwijderd.
3. Verwijder het mesblad en de borgplaat van het mesblad.
Monteer het mesblad 1.
Zorg er eerst voor dat de drukveren (D) op de mesas in de 2 vaste gaten zitten 2. Lijn het
gat in het mesblad uit met de pen in de mesvergrendelingsplaat, 3. Plaats de 8 buitenste
zeskantbouten (A) in het vaste gat van de mesvergrendelingsplaat 4. Plaats het mesblad (C) en de
mesvergrendelingsplaat (B) en de 8 buitenste zeskantbouten (A) samen in de sleuf en vergrendel ze
door de buitenste zeskantbout (A) tegen de klok in te draaien, maar niet 100% vast te draaien.
Zorg ervoor dat de messen in de juiste richting wijzen (zie afbeelding).
5. Stel de hoogte van de mesas van de mesbladen in op 1 mm met de bitmaat (E), dat twee
steunblokken aan de linker- en rechterkant van de bitmaat tegen het mesblad worden gedrukt. (Maak
indien nodig de klemschroeven los om het blad naar de juiste positie te verplaatsen.) Wanneer het mesblad
correct is gepositioneerd. Houd het stevig op zijn plaats en draai alle buitenste zeskantbouten (A) vast.
14
