Smontaggio della lama del coltello

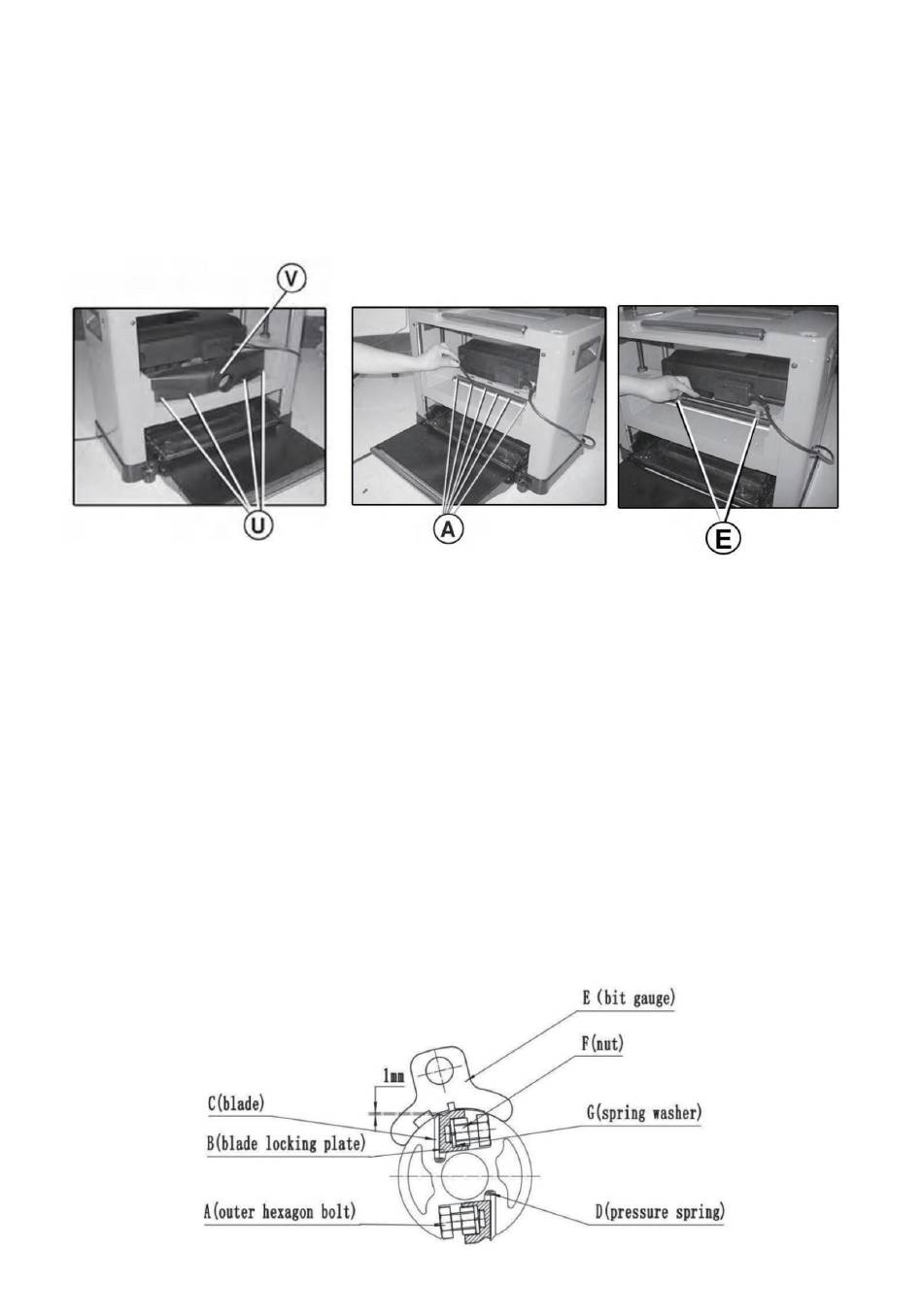

1. Utilizzare una chiave a brugola (N) per rimuovere la protezione antipolvere (V) allentando le viti (U), vedere
l'immagine sottostante.
2. Utilizzare la chiave inglese doppia aperta (N) per allentare la piastra di bloccaggio della lama (B) e la lama del
coltello (C) ruotando il bullone esagonale esterno (A) in senso orario. Le lame del coltello sono caricate a
molla (D) e possono essere rimosse quando la piastra di bloccaggio della lama viene rimossa.
3. Rimuovere la lama del coltello e la piastra di bloccaggio della lama.
Installare la lama del coltello
1. Per prima cosa assicurarsi che le molle di pressione (D) sull'albero del coltello siano nei 2 fori
fissi 2. Allinea il foro nella lama del coltello con il perno nella piastra di bloccaggio della lama, 3. Inserisci il
bullone
esagonale esterno 8 (A) nel foro fisso della piastra di bloccaggio della lama 4. Inserisci la lama del coltello (C) e
la piastra di bloccaggio del coltello (B) e il bullone esagonale esterno 8 (A) insieme nella fessura e blocca in
posizione ruotando il perno esagonale esterno (A) in senso antiorario ma non stringendo al 100%. Assicurati
che le lame siano rivolte nella direzione corretta (vedi immagine).
5.Impostare l'altezza dell'albero del coltello delle lame del coltello a 1 mm con il calibro di punta (E),
che due blocchi di supporto sul lato sinistro e destro del calibro di punta siano premuti contro la lama del
coltello. (Allentare, se necessario, le viti di serraggio per spostare la lama nella posizione corretta.) Quando la lama
del coltello è posizionata correttamente. Tenerla saldamente in posizione e serrare tutti i bulloni esagonali esterni (A).
