VEVOR JD-13 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für VEVOR JD-13
Inhaltszusammenfassung für VEVOR JD-13

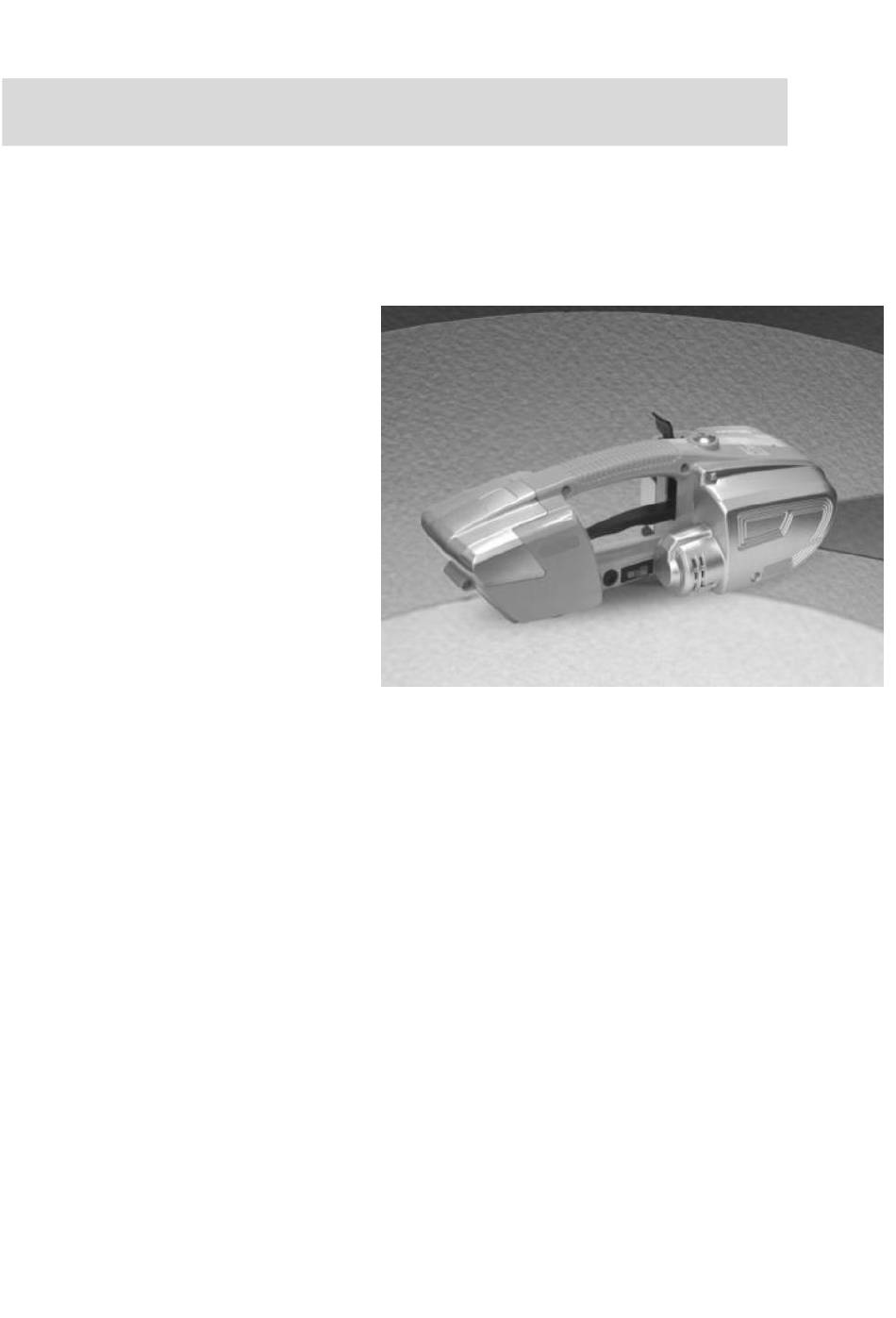

- Seite 1 JD-13/16 Akkubetriebenes Kunststoffumreifungsgerät Bedienungshandbuch / Ersatzteile...
-
Seite 2: Inhaltsverzeichnis
-------------- [INHALT] -------------- TEIL 1. SICHERHEITSHINWEISE ..........................1 1.1 Akku-Betrieb ................................1 1.2 Gefahr von Augenverletzungen ..........................1 1.3 Bedienung ................................. 1 1.4 Klebeposition ................................1 1.5 Verteilen der Umreifungsbänder ..........................2 1.6 Erwärmung der Umreifungsbänder .......................... 2 1.7 Bruchgefahr der Umreifungsbänder ......................... 2 1.8 Abscheren von gespannten Umreifungsbändern ...................... -
Seite 3: Teil 1. Sicherheitshinweise
-------------- [TEIL 1. SICHERHEITSHINWEISE] -------------- Bitte lesen Sie die Hinweise sorgfältig durch. Die Nichtbeachtung dieser Hinweise kann zu Verletzungen des Bedieners während des Betriebs führen. 1.1 Akku-Betrieb Zum Schutz der Umwelt: 1) Bitte werfen Sie verbrauchte Akkus nicht in den Hausmüll, ins Abwasser oder ins Feuer. 2) Ihr Händler bietet einen Service zur Rücknahme von gebrauchten Akkus an. -
Seite 4: Verteilen Der Umreifungsbänder
1.5 Verteilen der Umreifungsbänder Bitte verwenden Sie die speziell entwickelte Verteilervorrichtung, um die Umreifungsbänder zu verteilen. Bei Nichtgebrauch falten Sie bitte das Bandende in die Verteilervorrichtung. 1.6 Warnung vor Umreifungsbändern Verwenden Sie die Umreifungsbänder nicht zum Ziehen oder Tragen, da dies leicht zu Verletzungen führen kann. 1.7 Bruchgefahr der Umreifungsbänder Falsche Bedienung, übermäßiges Spannen, unsachgemäße Verwendung von Umreifungsbändern, scharfe Ecken der Ladung können zum Verlust der Spannkraft führen, oder die Umreifungsbänder können reißen:... -
Seite 5: Teil 2. Technische Parameter
-------------- [TEIL 2. TECHNISCHE PARAMETER] -------------- 2.1 Beschreibung Das Umreifungsgerät JD-13/16 verwendet Kunststoffumreifungsbänder. Die Kunststoffbänder werden manuell mit dem Bandzuführgerät um den Karton (Beutel) gewickelt. Das Ende des Bandes wird in das Umreifungsgerät eingeführt und automatisch gespannt, nach der Verklebung durch Reibung abgetrennt. -
Seite 6: Teil 3. Packungsinhalt
-------------- [TEIL 3. PACKUNGSINHALT] -------------- Bitte verwenden Sie die in der Bedienungsanleitung genannten Teile und Zubehörteile. Die Verwendung von anderem Zubehör kann Sie und andere Personen verletzen. 3.1 Akkubetriebenes Umreifungsgerät Da einige Umreifungsgeräte NiCd- (Nickel-Cadmium) oder NiMH- (Nickel-Metallhydrid) Akkus verwenden, kaufen Sie bitte den Akku für dieses Gerät entsprechend den folgenden Parametern. -
Seite 7: Aufhängesystem (Optional Erhältlich)
-------------- [TEIL 3. PACKUNGSINHALT] -------------- 3.5 Aufhängesystem (optional erhältlich) - Seite 8 -------------- [TEIL 3. PACKUNGSINHALT] -------------- Abb.1: Mögliche Position der Aufhängung...
- Seite 9 -------------- [TEIL 3. PACKUNGSINHALT] -------------- Abb.2: Mögliche Position der Aufhängung...
-
Seite 10: Teil 4. Bedienelemente
-------------- [TEIL 4. BEDIENELEMENTE] -------------- Knopf zum Handgriff Spannen JD1035 JD1044 LED-Anzeigeleuchte Schweißknopf JD1058 JD1010 Akkufachdeckel- Baugruppe JD1003 Schiffstyp-Stromschalter JD1067 DC5,5-Buchse JD1068 LED-Anzeigestatus Blau Normaler Betrieb Rot blinkend Schwache Batterie, bitte aufladen Maschinenfehler, ausschalten und überprüfen Lila Arbeit beendet... -
Seite 11: Installation
-------------- [TEIL 5. BEDIENUNG] -------------- 5.1 Installation 1) Bitte stellen Sie Umreifungsgeräte nicht in den Regen! 2) Aus Sicherheitsgründen ist der Akku bei der Auslieferung nicht geladen. 3) Vor der Benutzung bitte aufladen. Lesen Sie dazu die separate Bedienungsanleitung des Ladegeräts. Einlegen des Akkus 1) Schieben Sie den Akkufachdeckel in Pfeilrichtung nach oben und setzen Sie den Akku von oben nach unten in den Schlitz ein. -
Seite 12: Teil 5. Bedienung
-------------- [TEIL 5. BEDIENUNG] -------------- 5.3 Aufwickeln der Umreifungsbänder Wickeln Sie die Bänder wie in der Abb. gezeigt auf. Achtung! Halten Sie sich beim Schweißen von Kunststoffbändern von Öl, Fett und anderem Schmutz fern. Verschmutzte Bänder können nicht geschweißt werden. 5.4 Einlegen der Umreifungsbänder Heben Sie den Griff mit der rechten Hand an, führen Sie die Umreifungsbänder mit der linken Hand ein, und lassen Sie den Griff los,... -
Seite 13: Kontaktkleben
-------------- [TEIL 5. BEDIENUNG] -------------- 5.6 Kontaktkleben Drücken Sie den Schweißknopf kurz und lassen sie sofort los. Das Kunststoffband wird geschweißt und die überflüssigen Bänder werden entfernt. Während des Schweißens leuchtet die LED in blau oder lila. Der Schweißvorgang ist abgeschlossen. 5.7 Entfernen des Umreifungsgeräts Heben Sie den Griff und die Umreifungsbänder leicht an und ziehen Sie das Gerät zur rechten Seite von den Umreifungsbändern weg. -
Seite 14: Teil 6. Elektrischer Anschluss
-------------- [TEIL 6. ELEKTRISCHER ANSCHLUSS] -------------- Einstellung Bandstärke Aufwickeln der Bänder Spannen Einstellung der der Bänder Schweisszeit Schweißen Akku Schweißmotor Band- spann- motor... -
Seite 15: Teil 7. Austausch Verschlissener Teile
-------------- [TEIL 7. AUSTAUSCH VERSCHLISSENER TEILE] -------------- Bei jeder Wartung entfernen Sie bitte den Akku. Schneidemesser (JD-1029): Zuerst die Abdeckungsschrauben der linken Platte entfernen und die Abdeckung abnehmen. Dann die Schrauben am Schneidemesser entfernen und das Schneidemesser abnehmen. Das neue Schneidemesser einsetzen und alles in umgekehrter Reihenfolge wieder zusammenbauen. -
Seite 16: Teil 8. Allgemeine Störungen
-------------- [TEIL 8. ALLGEMEINE STÖRUNGEN] -------------- 1. Besonderer Grund: Wenn das Gerät im Umreifungsprozess stecken bleibt (LED leuchtet rot), was dazu führt, dass die Umreifungsbänder im Gerät stecken bleiben und nicht entfernt werden können. Schalten Sie sofort das Gerät aus, schneiden Sie die Umreifungsbänder durch, entfernen Sie die Schrauben an der linken und rechten Bedienfeldabdeckung und nehmen Sie sie ab. -
Seite 17: Teil 9. Schema Für Den Austausch Von Verschlissenen Teilen
-------------- [TEIL 9. SCHEMA FÜR DEN AUSTAUSCH VON VERSCHLISSENEN TEILEN] --------------... - Seite 18 -------------- [TEIL 9. SCHEMA FÜR DEN AUSTAUSCH VON VERSCHLISSENEN TEILEN] --------------...
-
Seite 19: Teil 10. Jd Montage Teilennummer-Tabelle
-------------- [TEIL 10. JD MONTAGE TEILENNUMMER-TABELLE] -------------- Tabelle 1 Materialcode Teil-Nr. Teilebezeichnung Maßstab 2010013534 JD1001 Linke Bedienfeldabdeckung 2010013535 JD1002 Rechte Bedienfeldabdeckung 2010013536 JD1003 Akkufachabdeckung (Baugruppe) 1030113720 JD1003-1 Akkufachabdeckung 1030113721 JD1003-2 Akkufach 2010013667 JD1003-3 Steckplatte 1030114021 JD1004 Aufhängehaken (optional) 2010013668 JD1008 Potentiometer-Einbau 2010013125 JD1009... - Seite 20 -------------- [TEIL 10. JD MONTAGE TEILENNUMMER-TABELLE] -------------- Fortsetzung Materialcode Teil-Nr. Teilebezeichnung Maßstab 2010013537 JD1033 Linke Schale 2010013538 JD1034 Rechte Schale 1020200900 JD1036 Schweißmotor 2010013539 JD1040 Exzenterwelle 2010013540 JD1041 Riemenrad der Exzenterwelle 2010013541 JD1042 Riemenrad des Motors 1021503506 JD1043 Treibriemen 2010013134 JD1044 Handgriff 2010013149...
- Seite 21 -------------- [TEIL 10. JD MONTAGE TEILENNUMMER-TABELLE] -------------- Fortsetzung Materialcode Teil-Nr. Teilebezeichnung Maßstab 2010013676 JD1082 Spannabstandshalter 1021602954 JD1084 Akku 1020608882 JD1085 Ladegerät 1030113747 JD1086 PE-Schaumstoff-Innenverpackung 1030113679 JD1087 Folie für Farbkarton 1030113680 JD1088 Folie für Weißkarton 1030113802 JD1089 Außenkarton 1 (46,5x19x29,5) 1030113801 JD1090 Außenkarton 2 (46,5x38x29,5) 1030118197...
- Seite 22 -------------- [TEIL 10. JD MONTAGE TEILENNUMMER-TABELLE] -------------- Fortsetzung Materialcode Teil-Nr. Teilebezeichnung Maßstab 1030100433 T1094 Stahlkugel Φ5 1021400591 T1095 Kompositlager 12X10X12 104000443 T1097 Potentiometer 1030105808 T1098 Schwarze Zylinderschraube mit Innensechskant M4X8 1020608828 T1099 Schweißschalter 1030116584 T1100 Schwarze Innensechskant-Flachkopfschraube M4X8 1020609197 T1101 Spannknopf 1030113529 T1102...
-
Seite 23: Teil 11. Explosive Zeichnung
-------------- [TEIL 11. EXPLOSIVE ZEICHNUNG] --------------...
