Installation
!
REMARQUE : il est recommandé que deux personnes ou plus installent l'appareil. Utilisez les
poignées situées en haut des deux côtés du foyer électrique pour manœuvrer l'appareil.
1

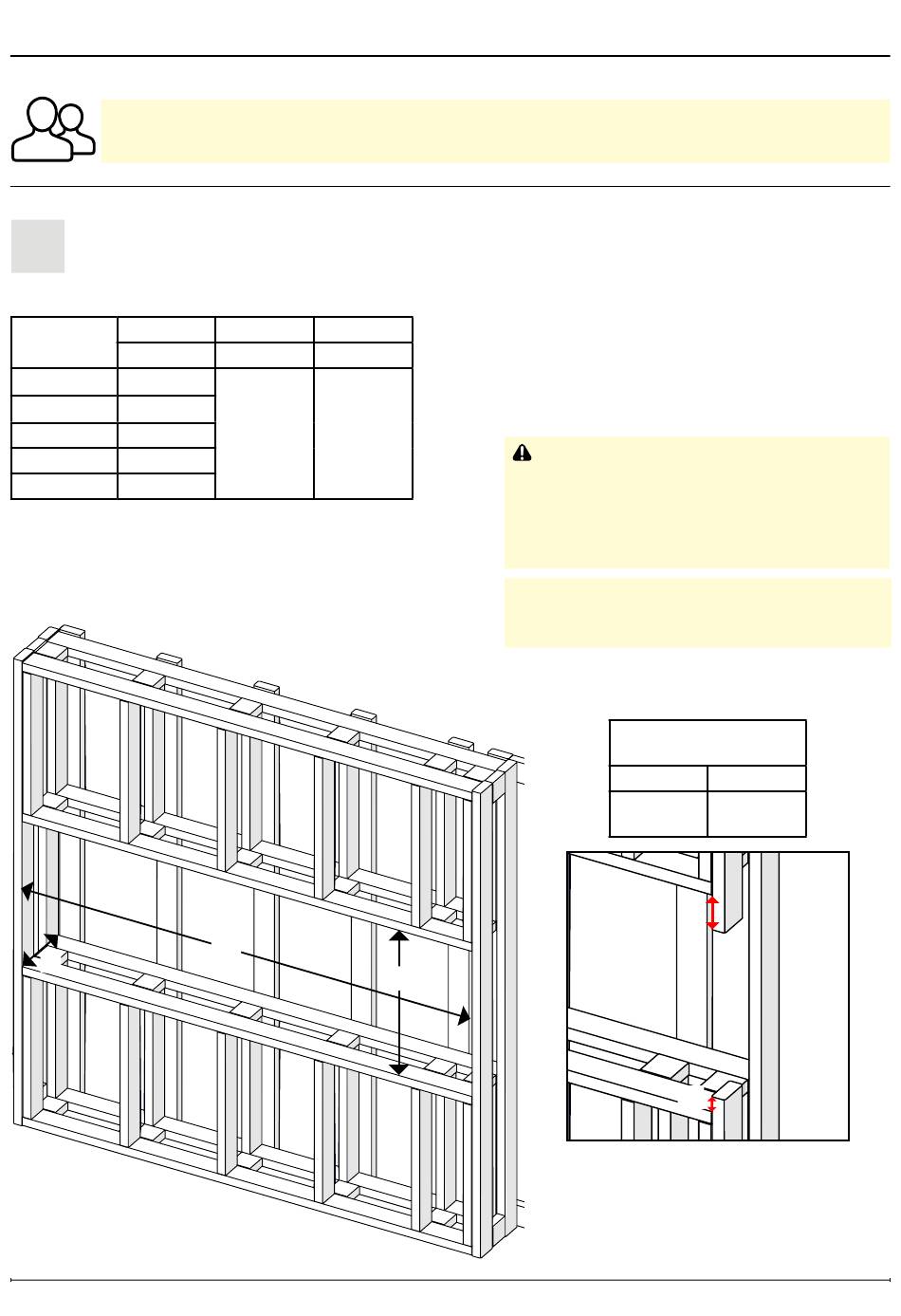

Construction de l'encadrement
Dimensions de l'encadrement
Largeur
Modèle
A
ULT40-EU 1 036 mm
ULT50-EU 1 290 mm
ULT60-EU 1 544 mm
ULT74-EU 1 899 mm
ULT88-EU 2 255 mm
C
Hauteur Profondeur
B C
712 mm 382 mm
A
Préparez un mur doté d'une ouverture encadrée,
en utilisant les dimensions indiquées dans le
tableau.
Pour une installation en liaison, ajoutez les
largeurs des foyers électriques utilisés.
ATTENTION : ce foyer électrique n'est
PAS porteur. Assurez-vous que l'ouverture
destinée au foyer électrique est encadrée de
manière à ce que le poids des matériaux de
construction ne crée pas de pression sur la
partie supérieure du foyer.
!
REMARQUE : les connexions électriques sont
situées à l'arrière du foyer électrique, dans le
coin supérieur droit.
B
Installation à côté
ouvert
D
3 1/2"
90 mm 25 mm
D
E
Autre vue pour l'installation à côté ouvert
E
1"
53
