Speedport in der Übersicht

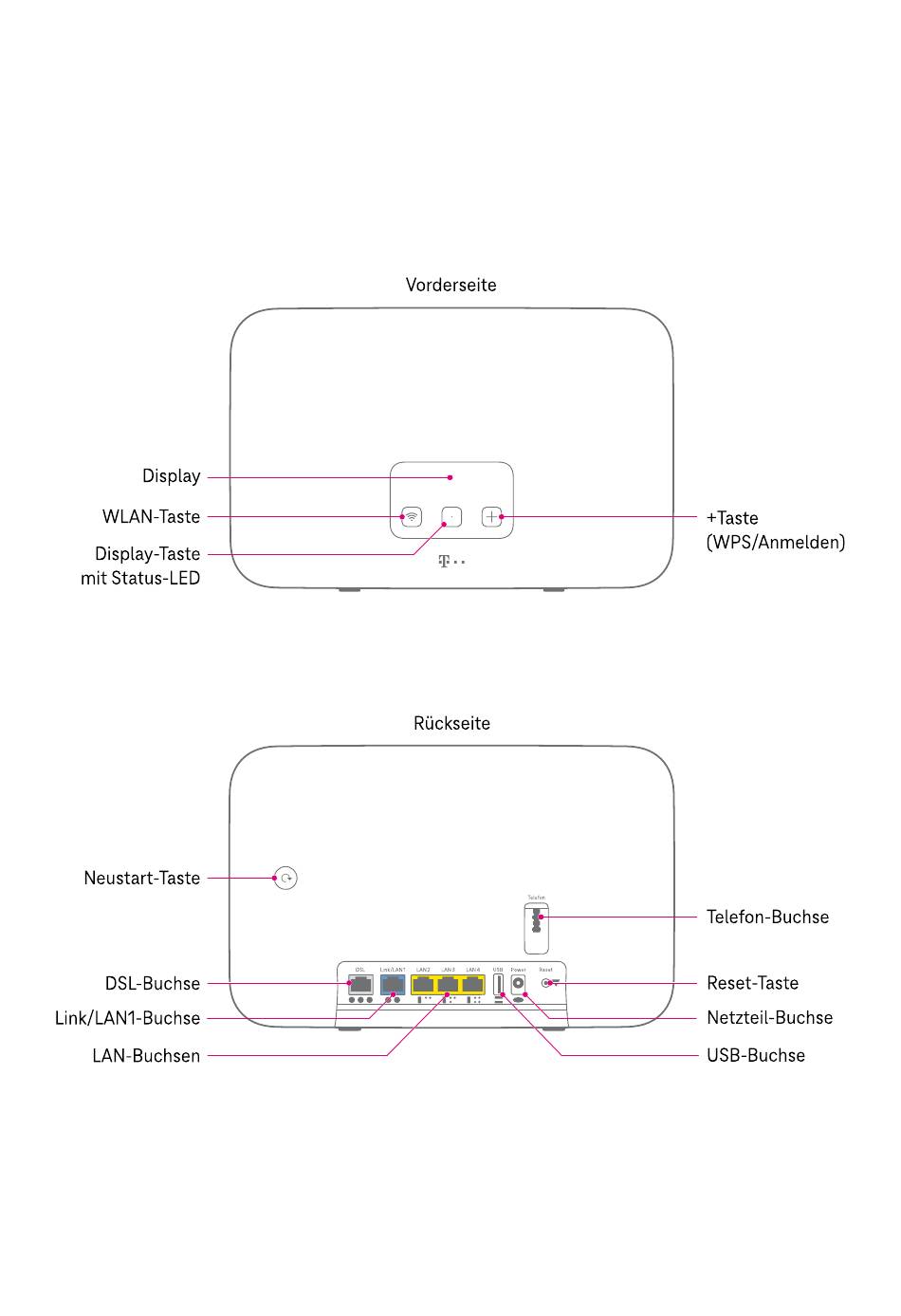

Die Vorderseite Ihres Speedport, Beschreibung von links nach rechts:
Auf der Vorderseite sind die folgenden Elemente:
Das Display zur Anzeige von Statusinformationen beinhaltet die folgenden drei Tasten:
•
Die WLAN-Taste
•
Die Display-Taste mit Status-LED
•
Die Plus-Taste (mit der Funktion WPS/Anmelden)
Die Rückseite Ihres Speedport, Beschreibung von links nach rechts:
•
Die Neustart-Taste, mittig links.
•
Die DSL-Buchse ganz links.
•
Die Link/LAN1-Buchse, rechts neben der DSL-Buchse.
•
Die drei LAN-Buchsen, neben der Link/LAN1-Buchse.
•
Die USB-Buchse, neben den LAN-Buchsen.
•
Die Netzteil-Buchse, neben der USB-Buchse.
•
Die Reset-Taste, neben der Netzteil-Buchse.
•
Die Telefon-Buchse, über der Reset-Taste.
Einführung
7
