Verbinden sie alle Messwertaufnehmer MWA mit dem PC und schalten diese ein. Montieren
sie die beiden vorderen MWA wie gezeigt und richten diese mit der Wasserwaage aus. Die
roten Punkte in den Bildschirmecken werden nacheinander
grün.
Drücken Sie die Taste F6.
Der paarweise Anbau erfolgt nacheinander in der Reihenfolge vorne- hinten-links-rechts.
Beachten sie, dass die jeweils nicht verwendeten MWA zwar angeschlossen und
eingeschaltet bleiben, jedoch die CCD-Kameras nicht im Sichtbereich der aufgespannten
Kameras liegen.

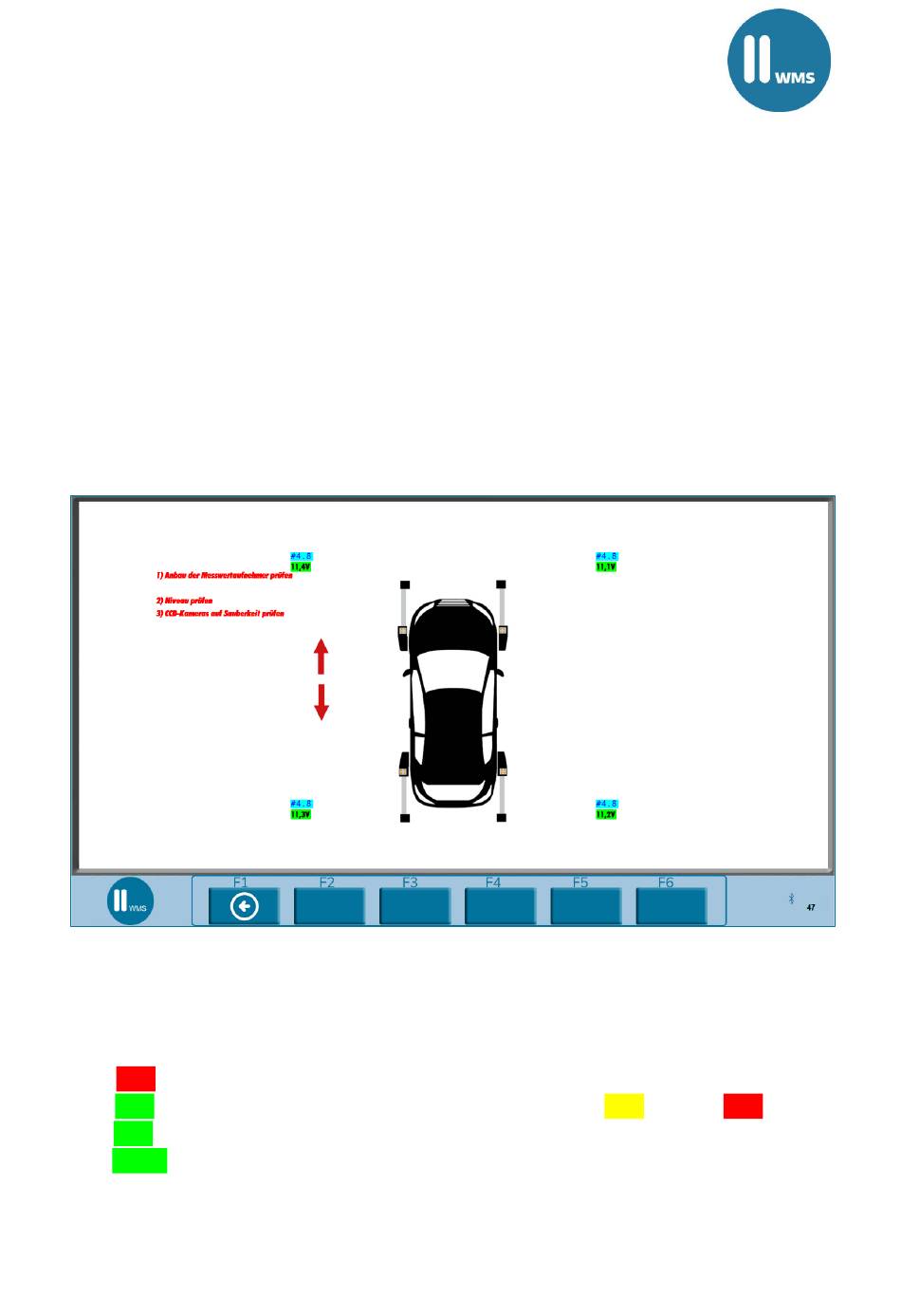

Unterbrechungsbildschirme
Hier wird eine Unterbrechung des Messstrahls zwischen VL und HL gezeigt.
Hier ist der MWA hinten rechts ausgeschaltet oder hat keine hat keine Verbindung. Die
Spannungsanzeige zeigt hier folgenden Status:
HR = 0,0V nicht verbunden oder ausgeschaltet
VR = 7,7V verbunden per Bluetooth, Ladezustand Akku voll 7,1V
HL = 7,7V verbunden per Bluetooth, Ladezustand Akku voll
VL = 11,6 V verbunden mit Kabel, Ladespannung liegt an
6,7V
