9.7.

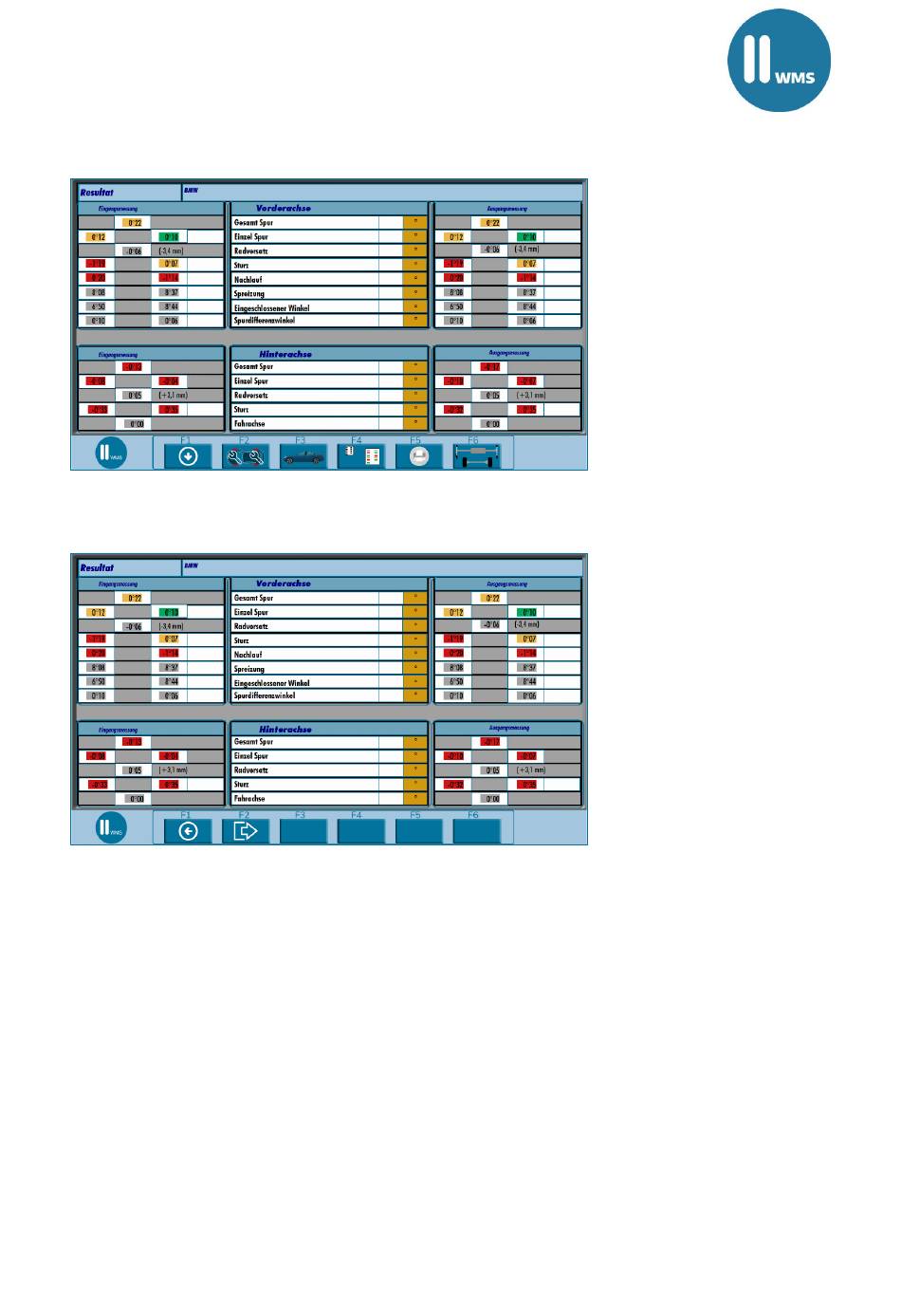

Ausgangsprotokollbildschirm

9.7.1. MENU Auwahl

9.7.2. Vermessungsprotokoll speichern

9.8.

Spoilerprogramm

Für ein korrektes Messergebnis ist der freie Durchgang der Messstrahlen jeder Kamera sowohl
zwischen links und rechts, als auch von hinten nach vorne elementar wichtig.
Messtrahlablenkungen oder Reflexionen führen zu falschen Ergebnissen. Beginnt
beispielsweise der blaue Ball während der Lenkbewegung zu ruckeln oder zu springen, so ist
ein freier Durchgang des Messstrahls nicht gegeben.
Um bei tiefergelegten Fahrzeugen eine Vermessung durchführen zu können, ist die Anlage
mit einem Spoilerprogramm ausgestattet. Hier werden die vorderen Kameras der MWA nach
unten gedreht, also unter den Spoiler.
Bei erkannter Messtrahlunterbrechung öffnet das Programm diesen Bildschirm:
Tastenbelegung:
F1 = Zurück
F2 = Gesamtübersicht
F3 = Fahrzeugdaten
F4 = Farbauswahl
Ausdruck
F5 = Druckbefehl
F6 = Ausrichtung ADAS-
System (Seite 36)
Tastenbelegung:
F1 = Zurück
F2 = Beenden und
Speichern
F3 = Nicht belegt
F4 = Nicht belegt
F5 = Nicht belegt
F6 = Nicht belegt
32
