Radhalter; Vierpunktspanner Rh4/4; Dreipunktspanner Rh3/4 - Wms Cl 100 Bedienungsanleitung

6.8.

Radhalter

Die Radhalter sind zur Anbringung an Stahl- und Alufelgen geeignet und sind als
Vierpunktspanner oder als Dreipunktspanner lieferbar. An beiden Spannern ist eine
Fixierschraube angebracht, mit welcher der Messwertaufnehmer nach dem ausrichten
festgestellt werden kann.

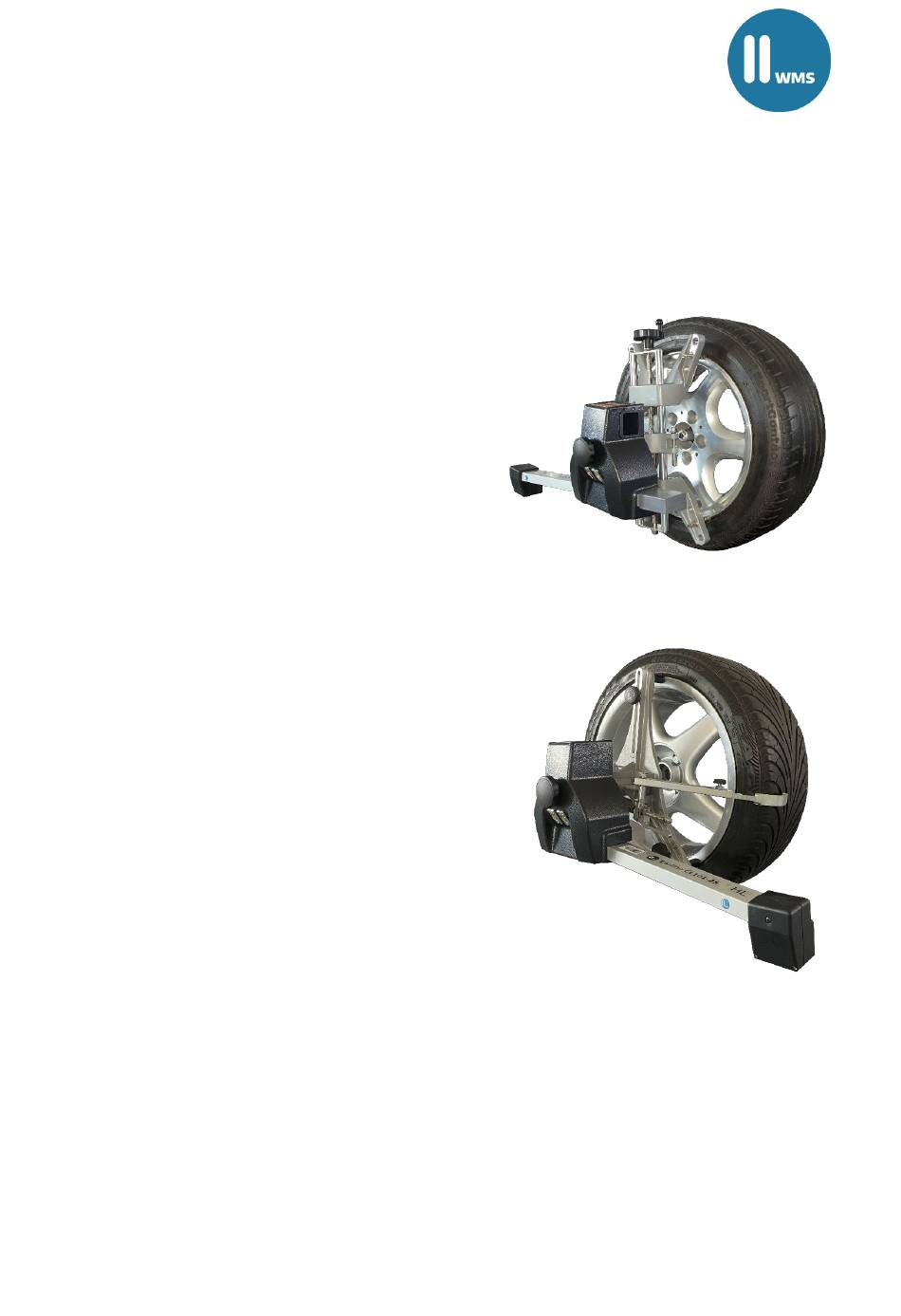

6.8.1. Vierpunktspanner RH4/4

Diese Spanner werden mit vier, drehbar gesteckten
Grippern von außen an das Felgenhorn angebracht.
Der Spanner ist selbstzentrierend.
Die Spannung erfolgt durch Drehen der
Trapezgewindespindel und kann dosiert werden.
Mit RH4/4 ist eine rollende
Felgenschlagkompensation möglich und sollte bei
Verwendung von RH4/4 auch immer durchgeführt
werden. Spannbereich von 10-23".

6.8.2. Dreipunktspanner RH3/4

Eine Anpassung an den jeweiligen
Felgendurchmesser ist durch Verschieben der
Abstandshalter möglich.
Die zwei unteren Schiebebereiche sind mit einer
Skalierung versehen. Die entsprechende Anpassung
der Abstandshalter an die Felge wird am dritten Arm
durch Verschieben vorgenommen.
Die Spannung erfolgt anschließend durch Einklappen
der Spannarme und anschließendes Festspannen
durch Betätigung des Spannhebels. Eine
Voreinstellung zur Anpassung an die Reifengröße ist
möglich.
Eine Felgenschlagkompensation ist nicht zwingend erforderlich, wenn die Felge unbeschädigt
ist. Das Fahrzeug bleibt im Fahrzustand, ein Anheben des Fahrzeugs ist nicht nötig.
Die Kunststoffanlagestücke können einfach durch Stecken ausgetauscht werden.
Lieferumfang sind Stahlfelgenadapter und Alufelgenadapterr. Transporterverlängerungen für
gekröpfte Felgen (Sprinter, Daily) und Freilaufnaben sind optional erhältlich.
15
