WMS CL 100 Bedienungsanleitung Seite 28

Folgende Abläufe sind durchzuführen:
• Beginnen Sie mit dem Linkseinschlag von 20 °Der blaue Punkt bewegt sich nach links,
der grüne
• Pfeil zeigt die Richtung an.
• Lenken Sie, bis die Zoom-Funktion einschaltet (bitte langsam an den Zielwert
annähern), der schwarze Balken exakt mittig steht und der Hintergrund grün wird.
• Nun lenken Sie weiter nach links für das kurvenäußere Rad (gleicher Ablauf).
• Das kurvenäußere Rad befindet sich nun im 20°-Einschlag.
• Verfahren Sie in gleicher Weise für den 20°-Einschlag nach rechts (in 2 Schritten)
• Kehren Sie anschließend in die Mittelposition zurück.
• Nun muss der Lenkradfeststeller eingesetzt werden. Vermeiden Sie beim Ausrichten
des Lenkrades Parallaxenfehler
Nachlaufeinschlag Taste F6 oder automatisch
Durch Drücken der Taste F6 starten Sie den Nachlaufeinschlag.
Durch Drücken der Taste F5 /F6 starten sie die Eingangsmessung.

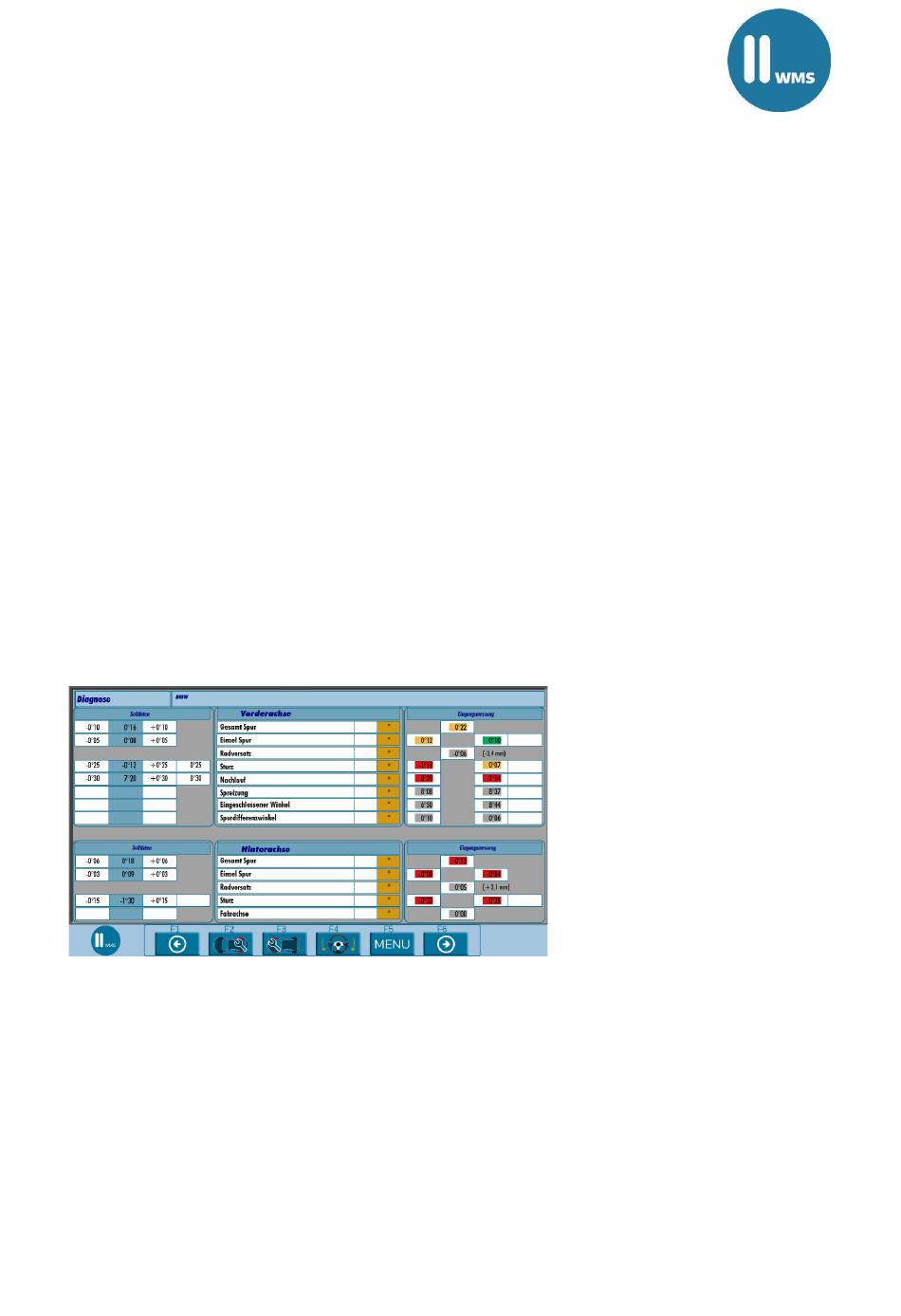

Soll-Ist-Vergleich der Daten mit Rot-Gelb-Grün-Anzeige.
• Rote Werte = fehlerhafte Werte
• Gelbe Werte = Werte in der Toleranz,
• Grüne Werte = Werte sind gut
Tastenbelegung:
F1 = Zurück
F2 = Bildschirm Hinterachse
F3 = Vorderachsbildschirm
F4 = Nachlaufeinschlag
F5 = Druckermenü
F6 = Weiter
