WMS CL 100 Bedienungsanleitung Seite 41

Justage-- Expertenstatus
Gehen Sie zur 3.Zeile
Geben Sie das Passwort ein.

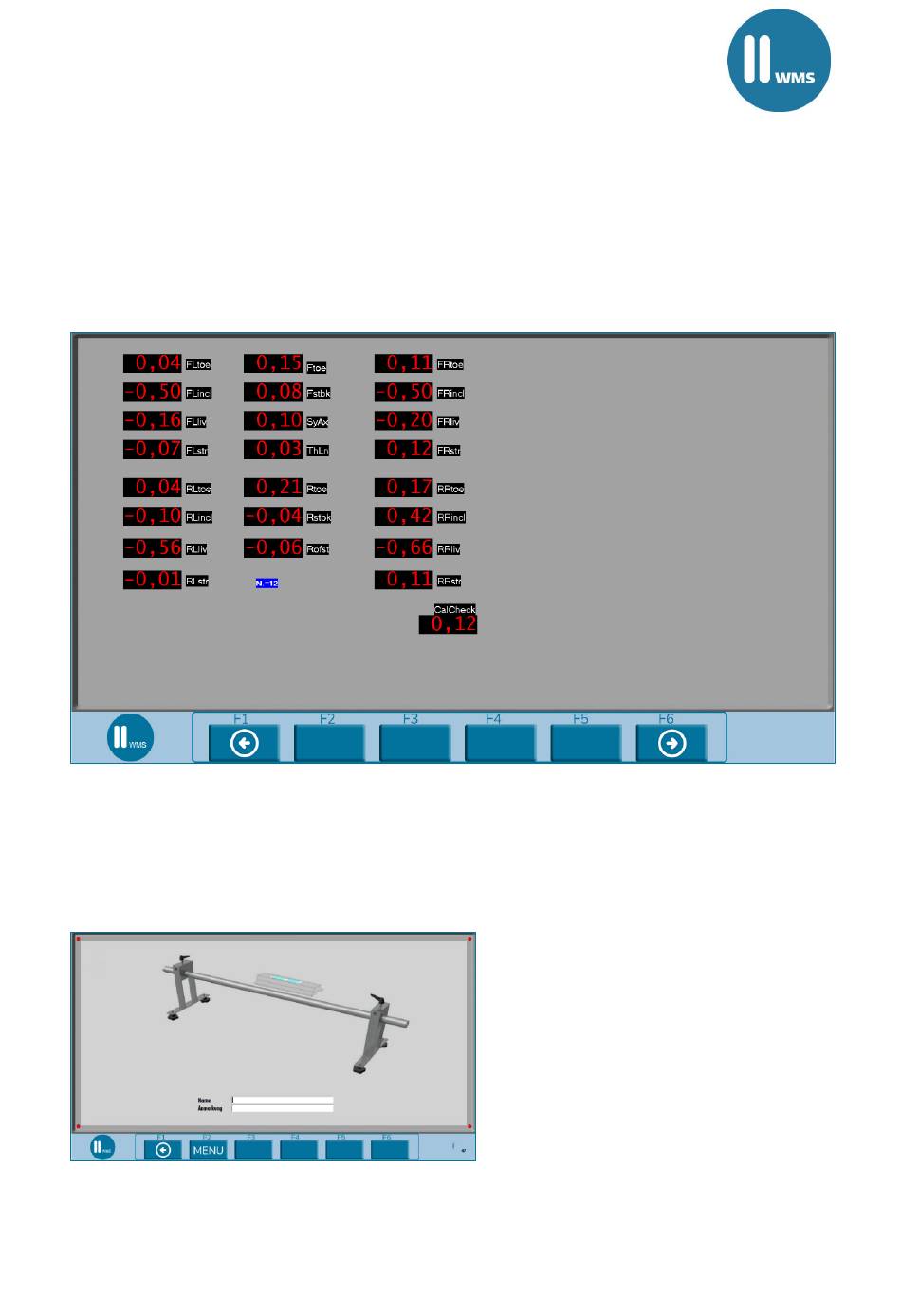

Es erscheint nebenstehender Bildschirm mit einer Anzeige der Werte sämtlicher Kameras und
der Coaxialinclinometer.
Weiter mit Taste F6.
Unten rechts erscheint der Wert CALCHECK.
Dieser ist die Summe aller Winkel (360,0°). Der angezeigte Wert stellt die Abweichung dar.
Achtung! Jeder weitere Schritt und die Ausführung der Justage hat eine Veränderung der
Gerätekalibrierung zur Folge. Hierzu ist Expertenwissen und ein Justierwerkzeug nötig!
Dies ist eine Darstellung der Justierbrücke JBCL100, welche zur Justierung unbedingt
erforderlich ist.
Im Lieferumfang ist eine Präzisionswasserwaage enthalten.
Richten sie die Brücke mit Hilfe der Einstellfüße aus und geben ihren Namen ein.
Drücken Sie die Taste F6.
41
