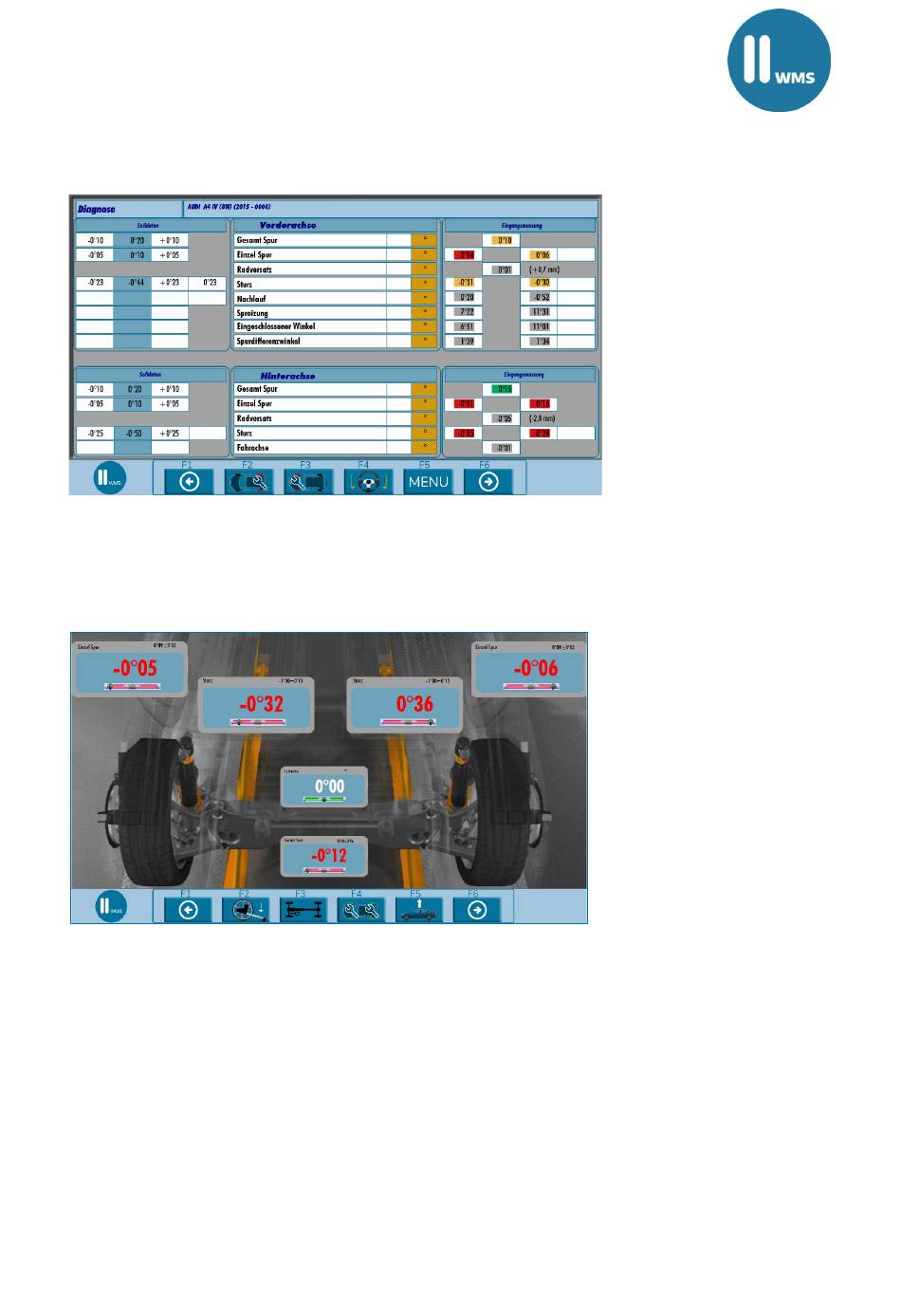

9.6.1. Eingangsvermessung

Durch Drücken der Taste F5 gelangen Sie zum Druckbildschirm ohne Einstellung.

9.6.2. Achseinstellung Hinterachse

An der Hinterachse wird kein Lenkrad dargestellt und kein Nachlauf angezeigt.
Durch Drücken der Taste F6 gelangen Sie zum Bildschirm mit der Darstellung der
Hinterachse.
F3 Radversatz
Durch Drücken der Taste F3 gelangen Sie zur Messung des Radversatzes. Zur korrekten
Einstellung muss sich der blaue Punkt über den grünen Balken befinden.
Hier wird die Stellung der Räder im geometrischen Rechteck dargestellt. Ein Bezug zur
Karosserie wird nicht hergestellt.
Tastenbelegung:
F1 = Zurück
F2 =
F3 = Erneute
Fahrzeugauswahl
F4 = Umschalten Farb-
/SW-Ausdruck
F5 = Druckbefehl
F6 = ADAS-Ausrichtung
Tastenbelegung:
F1 = Zurück
F2 =
F3 = Darstellung Radversatz
F4 = Auswahl Einzel- oder
Gesamtspuranzeige
F5 = Fahrzeug anheben
F6 = Weiter
