HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1166HMV geben.
Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Verbinden Sie das mitgelieferte USB Kabel mit der USB B-Buchse des Hub´s und schrau-
ben Sie die Rändelschraube fest.
2.
Stecken Sie jetzt den Stromanschluss des mitgelieferten Netzteils an die 5Volt Buchse des
Hub´s an und schrauben auch diesen fest. Danach stecken Sie den Netzstecker des Netzteils
in eine Steckdose.
3.
Verbinden Sie nun das andere Ende (A-Stecker) des mitgelieferten USB Kabels mit der A-
Buchse an Ihrem PC.
TREIBER INSTALLATION
Alle Betriebssysteme
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-1166HMV
automatisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB Geräte" folgende Einträge
sehen: <USB Hub>.
Sind diese oder ähnliche Einträge vorhanden, ist die EX-1166HMV richtig installiert.
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
2
Deutsch
Deutsch
Deutsch
EX
EX-
EX
-
-
1166HMV
1166HMV
1166HMV
Deutsch
Deutsch
Deutsch

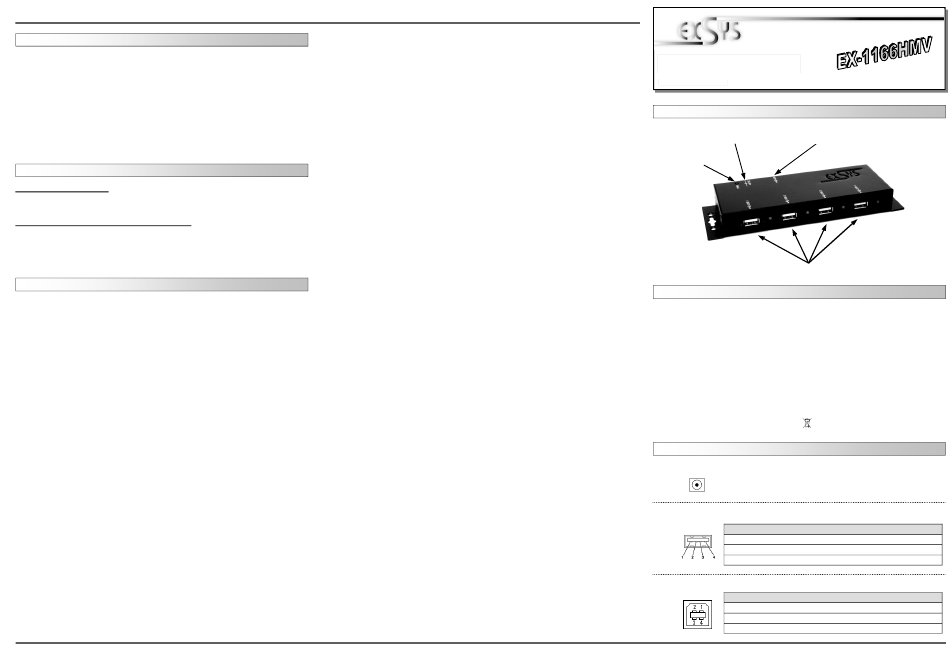

LAYOUT
DESCRIPTION & TECNICAL INFORMATION
The EX-1166HMV is a plug & play high-speed USB 2.0 hub for 4 USB devices. The EX-
1166HMV provides 4 ports for USB devices and 1 uplink port for PC. All ports can fix with screw
lock. It supports all USB connections from 1.1 to 2.0. The power over the power supply provides
a maximum of power on each USB port of 500mA. The EX-1166HMV design fully utilize the
NEC chipset, which represents the latest in high speed USB interface technology. It uses data
transfer rates up to 480Mbit/s. It provides a secure and very high data transfer on each single
port. The EX-1166HMV support the Self Powered and Bus Powered mode. It is not possible to
change the address or IRQ settings manually, they will be obtained automatically by the system
(BIOS) and operating system.
Compatibility:
Operating system:
Connectors:
Extent of delivery:
Certificates:
JUMPER SETTING & CONNECTORS
5 Volt Connector:
USB 1-4:
USB B-Port:
3
User Manual
User Manual
Vers. 1.2 / 24.04.13
5V Connector for Power Supply
USB B-Connector
(screw lock)
for PC (screw lock)
Power LED
USB 1-4: 4 x external USB 2.0 A-Port for Devices (screw lock)
USB 1.1 & 2.0
All OS
4x USB A-Port, 1x USB B-Port, 1x 5V Connector
EX-1166HMV, Manual, USB Cable, Power Supply
CE CE CE CE / FCC / RoHS / WEEE
DE97424562 / WHQL
ATTENTION!!!
Use only with power supply which is included in delivery!
The power supply can be screwed tight with the EX-1166HMV
USB 2.0 A-Port
Pin
Signal
1
VCC
2
DATA-
USB 2.0 B-Port
Pin
Signal
1
VCC
2
DATA-
4
Pin
Signal
3
DATA+
4
GND
Pin
Signal
3
DATA+
4
GND
