36
JT-4000M MICRO

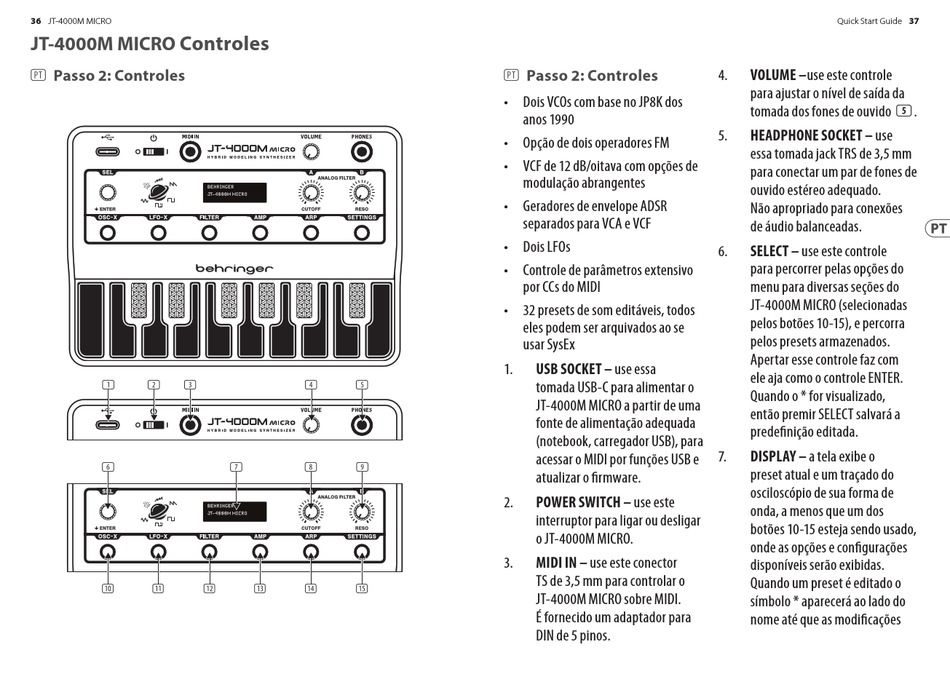

Controles
JT-4000M MICRO
(PT) Passo 2: Controles
(1)
(2)
(3)
(6)
(10)
(11)
(12)
(4)
(5)
(7)
(8)
(9)
(13)
(14)
(15)
(PT) Passo 2: Controles
• Dois VCOs com base no JP8K dos
anos 1990
• Opção de dois operadores FM
• VCF de 12 dB/oitava com opções de
modulação abrangentes
• Geradores de envelope ADSR
separados para VCA e VCF
• Dois LFOs
• Controle de parâmetros extensivo
por CCs do MIDI
• 32 presets de som editáveis, todos
eles podem ser arquivados ao se
usar SysEx
1.
USB SOCKET – use essa
tomada USB‑C para alimentar o
JT‑4000M MICRO a partir de uma
fonte de alimentação adequada
(notebook, carregador USB), para
acessar o MIDI por funções USB e
atualizar o firmware.
2.
POWER SWITCH – use este
interruptor para ligar ou desligar
o JT‑4000M MICRO.
3.
MIDI IN – use este conector
TS de 3,5 mm para controlar o
JT‑4000M MICRO sobre MIDI.
É fornecido um adaptador para
DIN de 5 pinos.
Quick Start Guide
4.
VOLUME –use este controle
para ajustar o nível de saída da
tomada dos fones de ouvido (5) .
HEADPHONE SOCKET – use
5.
essa tomada jack TRS de 3,5 mm
para conectar um par de fones de
ouvido estéreo adequado.
Não apropriado para conexões
de áudio balanceadas.
6.
SELECT – use este controle
para percorrer pelas opções do
menu para diversas seções do
JT‑4000M MICRO (selecionadas
pelos botões 10‑15), e percorra
pelos presets armazenados.
Apertar esse controle faz com
ele aja como o controle ENTER.
Quando o * for visualizado,
então premir SELECT salvará a
predefinição editada.
DISPLAY – a tela exibe o
7.
preset atual e um traçado do
osciloscópio de sua forma de
onda, a menos que um dos
botões 10‑15 esteja sendo usado,
onde as opções e configurações
disponíveis serão exibidas.
Quando um preset é editado o
símbolo * aparecerá ao lado do
nome até que as modificações
37
